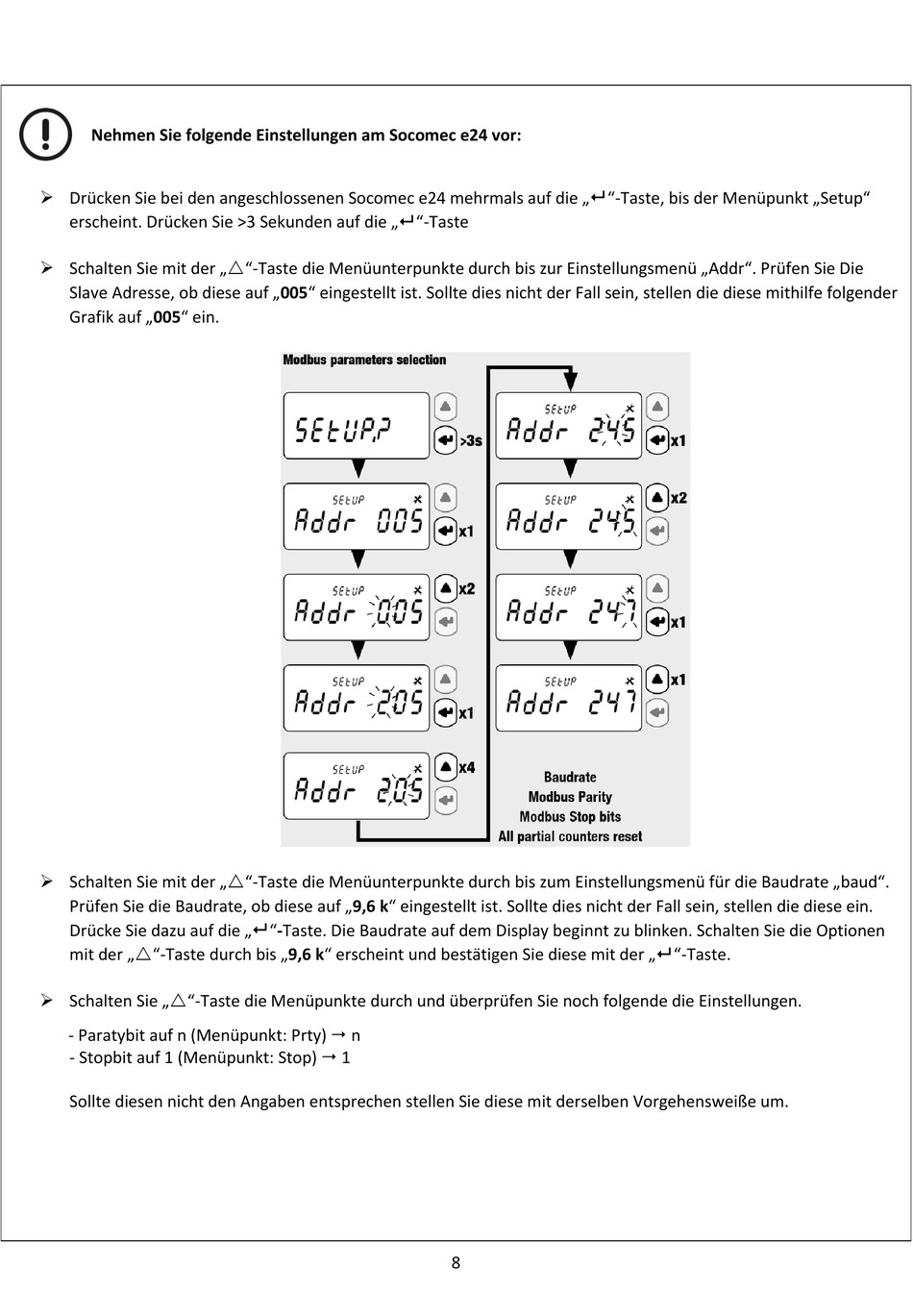

Fenecon Pro 9-12 Installationsleitfaden Seite 8

Nehmen Sie folgende Einstellungen am Socomec e24 vor:
➢ Drücken Sie bei den angeschlossenen Socomec e24 mehrmals auf die „  "-Taste, bis der Menüpunkt „Setup"
erscheint. Drücken Sie >3 Sekunden auf die „  "-Taste
➢ Schalten Sie mit der „"-Taste die Menüunterpunkte durch bis zur Einstellungsmenü „Addr". Prüfen Sie Die
Slave Adresse, ob diese auf „005" eingestellt ist. Sollte dies nicht der Fall sein, stellen die diese mithilfe folgender
Grafik auf „005" ein.
➢ Schalten Sie mit der „"-Taste die Menüunterpunkte durch bis zum Einstellungsmenü für die Baudrate „baud".
Prüfen Sie die Baudrate, ob diese auf „9,6 k" eingestellt ist. Sollte dies nicht der Fall sein, stellen die diese ein.
Drücke Sie dazu auf die „  "-Taste. Die Baudrate auf dem Display beginnt zu blinken. Schalten Sie die Optionen
mit der „"-Taste durch bis „9,6 k" erscheint und bestätigen Sie diese mit der „  "-Taste.
➢ Schalten Sie „"-Taste die Menüpunkte durch und überprüfen Sie noch folgende die Einstellungen.
- Paratybit auf n (Menüpunkt: Prty)  n
- Stopbit auf 1 (Menüpunkt: Stop)  1
Sollte diesen nicht den Angaben entsprechen stellen Sie diese mit derselben Vorgehensweiße um.
