Danfoss WVS 32 Kurzanleitung

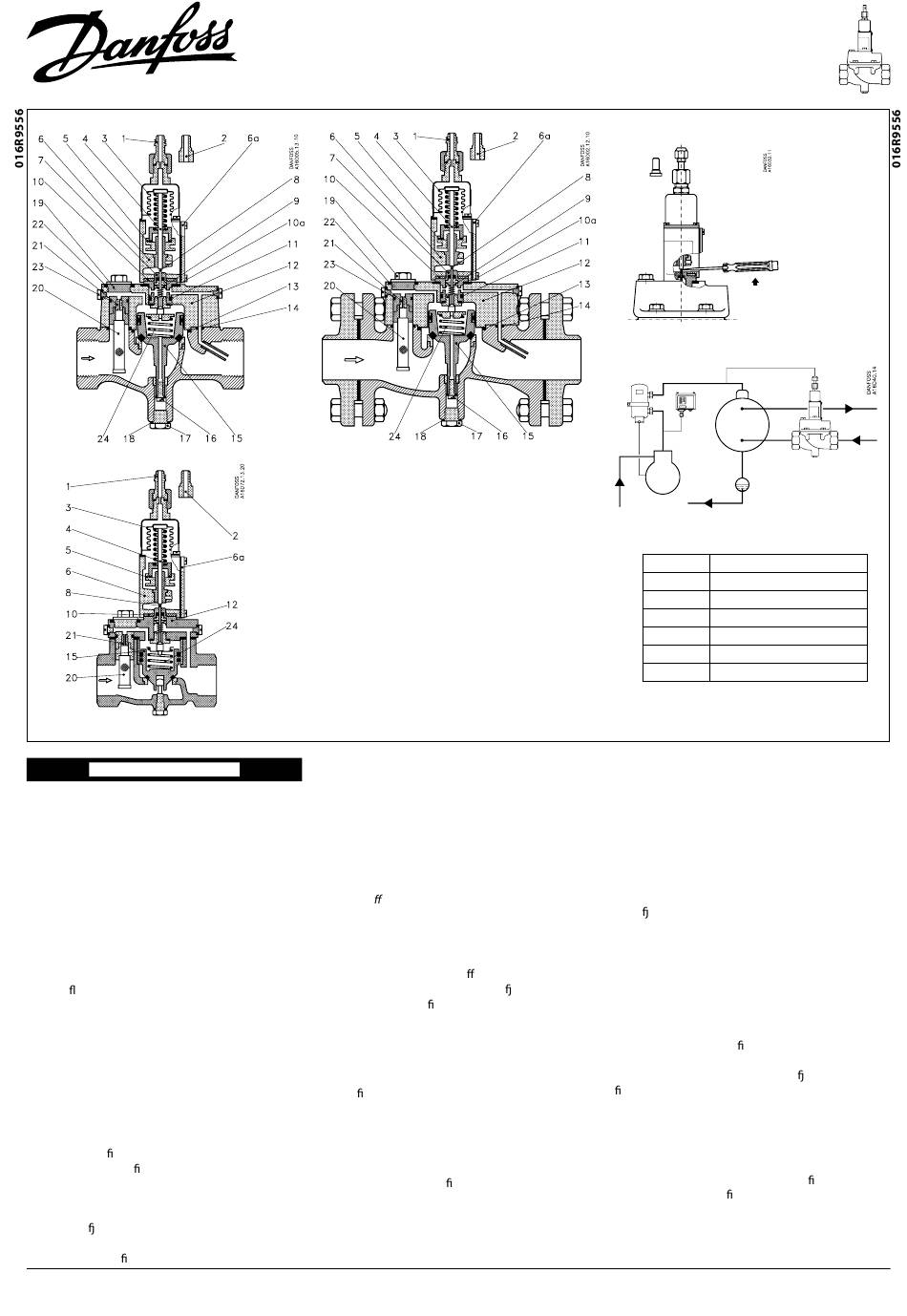

Fig. 1. WVS 40
Fig. 6. WVS 32
DANSK
Automatiske vandventiler
Tekniske data
Positionsliste
1. Flaretilslutning
2. Svejsenippel
3. Bælgelement
4. Trykstang
5. Reguleringsmøtrik
6. Topstykke
6a. Dæksel
7. Pilotindsats
8. Spindel
9. Te onmanchetter
10. Isolationsskive
10a. Pakning
11. O-ring
12. Ventildæksel
13. O-ring
14. O-ring
15. Servostempel
16. Bundskrue
17. Bundprop
18. Pakning
19. Komplet lterindsats
20. Selvrensende lter
21. Pilotdyse
22. Pakning
23. O-ring
24. Servo eder
* Angiv ventilstørrelsen
** Se tabellen g. 5.
© Danfoss A/S (AC-SMC) 11-2010
INSTRUCTIONS
Fig. 2. WVS 50-100
Medier
Kølemiddelside: HFC, HCFC og
R 717 (NH
Vandside: Ferskvand og brine
Maks. prøvetryk
Kølemiddelside: P' = 29 bar = 2900 kPa
Vandside: P' = 16 bar = 1600 kPa
Åbningsdi erenstryk
WVS 32-40: min. 0.5 bar = 50 kPa
maks. 4 bar = 400 kPa
WVS 50-100: min. 0.3 bar = 30 kPa
maks. 4 bar = 400 kPa
Hvis WVS ønskes med et di erenstryk på 1 - 10 bar
= 100 - 1000 kPa, udskiftes servo ederen (24). Se
bestillingstabellen, g. 5.
Montering
WVS monteres i kølevandstilgangen med gen-
* nemstrømning i pilens retning og med bælg-
elementet opad. Det anbefales at montere et
smuds lter foran ventilen.
*
Bælgelementet tilsluttes køleanlæggets trykside et
sted, hvor trykpulsationer fra kompressoren ikke vil
få nogen indvirkning på ventilen, f. eks. på toppen af
kondensatoren eller efter olieud-skilleren. Trykrøret
skal tilsluttes sådan, at eventuelle urenheder ikke
kan løbe ind i røret. Se g. 3.
**
WVS 32-100
Fig. 4
Fig. 3
Fig. 5
Indstilling
Fjern dækslet (6a).
WVS kan indstilles til at begynde at åbne ved et
)
3
kondenseringstryk på min. 2 bar = 200 kPa og maks.
19 bar = 1900 kPa.
Ventilen er helt åben, når kondenseringstrykket
er steget 1 bar = 100 kPa over det indstillede
åbningstryk.
Lavere kondenseringstryk opnås ved at dreje
reguleringsmøtrikken (5) mod venstre (regule-
rings ederen slækkes) – og omvendt. Når køle-
anlægget stopper, falder kondenseringstrykket, og
WVS vil derfor lukke.
Service
Vandventilen skal lukke tæt for kølevandet når
køleanlægget er stoppet. Hvis den ikke gør det,
kan årsagen muligvis være, at større snavs-partikler
har sat sig fast på servostemplets eller pilotkeglens
ventilsæde. Måske er lteret (20) eller pilotdysen
(21) tilstoppet.
Snavspartikler kan man forsøge at erne som vist på
g. 4. Stik en skruetrækker ind mellem pilotkeglens
spindel (8) og trykstangen (4) Når skruetrækkeren
vippes, presses pilotkeglen nedad, og ventilen åbner
for fuld kølevands-gennemstrømning gennem
ventilen.
Hvis vandventilen stadig ikke lukker tæt luk da for
kølevandet til vandventilen. Skru lter-indsatsen
(19) af og rens både lteret og pilotdysen.
Capillary tube
Type/ Typ Fjeder/ Spring/ Feder/ Ressort
WVS 32
016D1327
WVS 40
016D0575
WVS 50
016D0576
WVS 65
016D0577
WVS 80
016D0578
WVS 100
016D0579
DKRCC.PI.DA0.A1.52-520H4617
