Prod
uktinformation Ersch ütteru
n
gsmelder
Vi
per
PI
us
Pl
-
34.40a
Seite
10
4,3

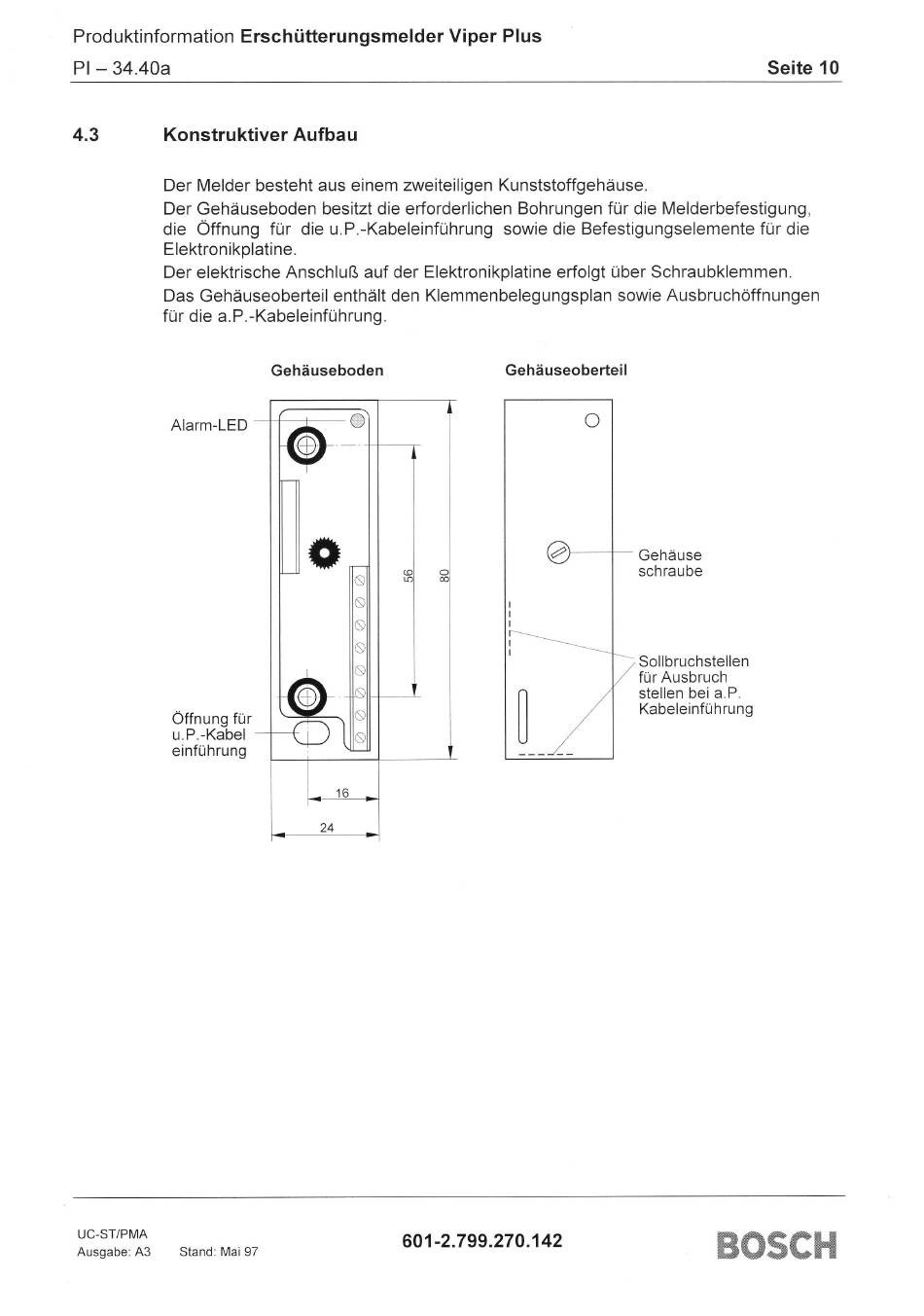

Konstruktiver Aufbau
Der Melder besteht aus einem zweiteiligen Kunststoffgehäuse.
Der Gehäuseboden besitzt die erforderlichen Bohrungen für die Melderbefestigung,
die
Öffnung
für
die u.P.-Kabeleinführung sowie dle Befestigungselemente für die
Elektronikplatine.
Der elektrische Anschluß auf der Elektronikplatine erfolgt über Schraubklemmen.
Das Gehäuseoberteil enthält den Klemmenbelegungsplan sowie Ausbruchöffnungen
für die
a.
P.-Kabeleinführung.
Gehäuseboden
Gehäuseoberteil
Alarm-LED
Gehäuse
schraube
Offnung für
u.P.-Kabel
einführung
Sollbruchstellen
für
Ausbruch
stellen bei
a.P.
Kabeleinführung
I
I
I
r\
l--
t
a
f/
___-/__
UC-ST/PMA
Ausgabe: A3
Stand:
Mai 97
601-2.799
.270.142
