2.1 Baugruppen
Abbildung 3

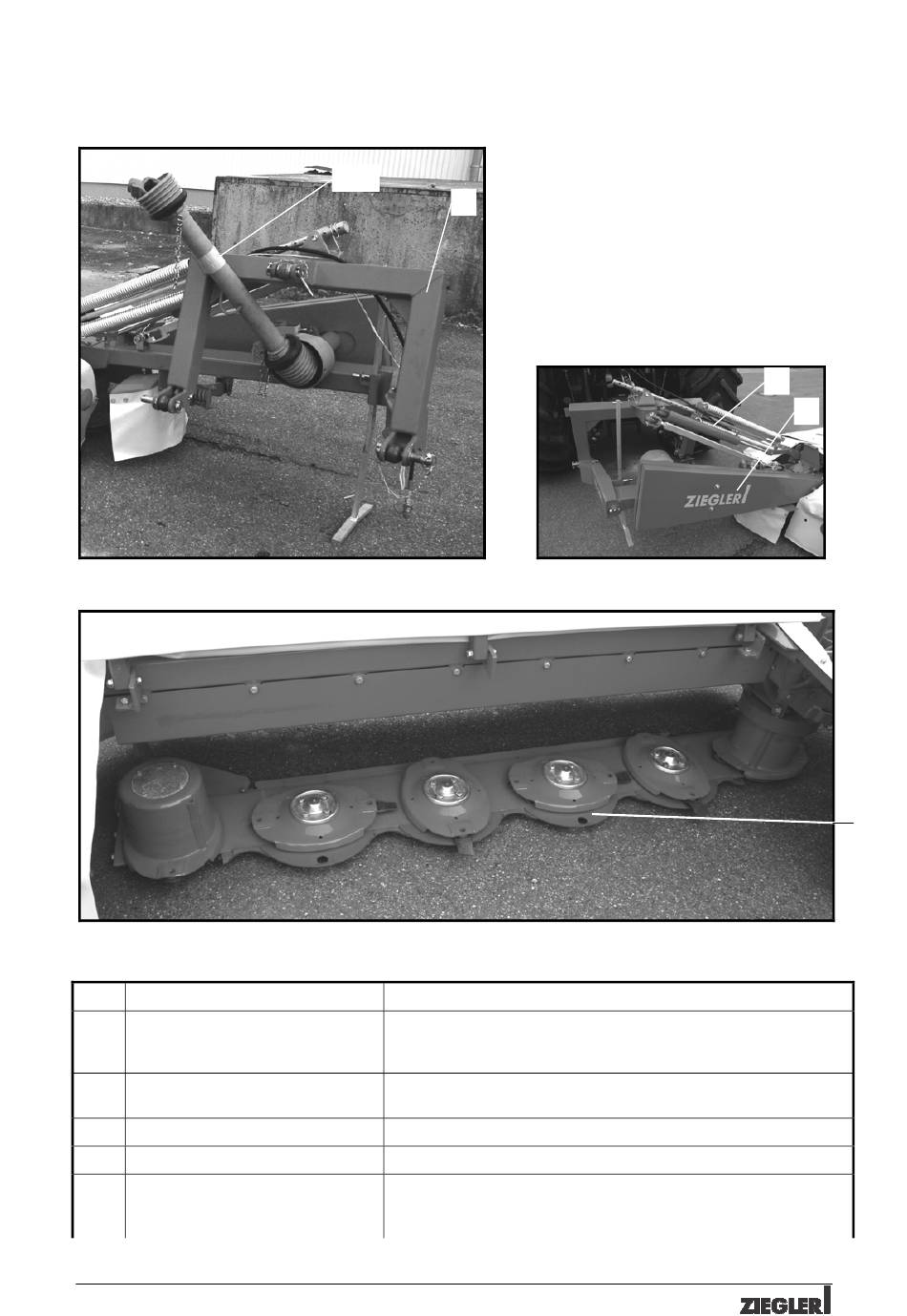

Abbildung 5: Gesamtansichten
Pos
Bezeichnung
B
Tragbock
D
Hydraulikzylinder
E
Gelenkwelle traktorseitig
F
Keilriemenantrieb Mähantrieb
J
Mähbalken mit rotierenden
Mähscheiben
910312
E
B
Funktion
Aufhängung des gesamten Mähers. Das Gelenk ermöglicht das
Schwenken zur Seite und nach oben sowie die exakte Positionierung
über dem Boden sowie den exakten Bodendruck.
Anheben bzw. Absenken in Waagerecht- bzw. Senkrechtstellung,
Absenken für den Mähbetrieb.
Kraftübertragung von der Zapfwelle des Traktors zum Hauptgetriebe.
Kraftübertragung für das Mähwerk.
Rotierende Mähscheiben, deren Messer über Fliehkräfte in Position
gebracht werden. Die Kraftübertragung innerhalb des Mähbalkens
erfolgt über Stirnräder im Ölbad.
5
Abbildung 4
D
F
J
