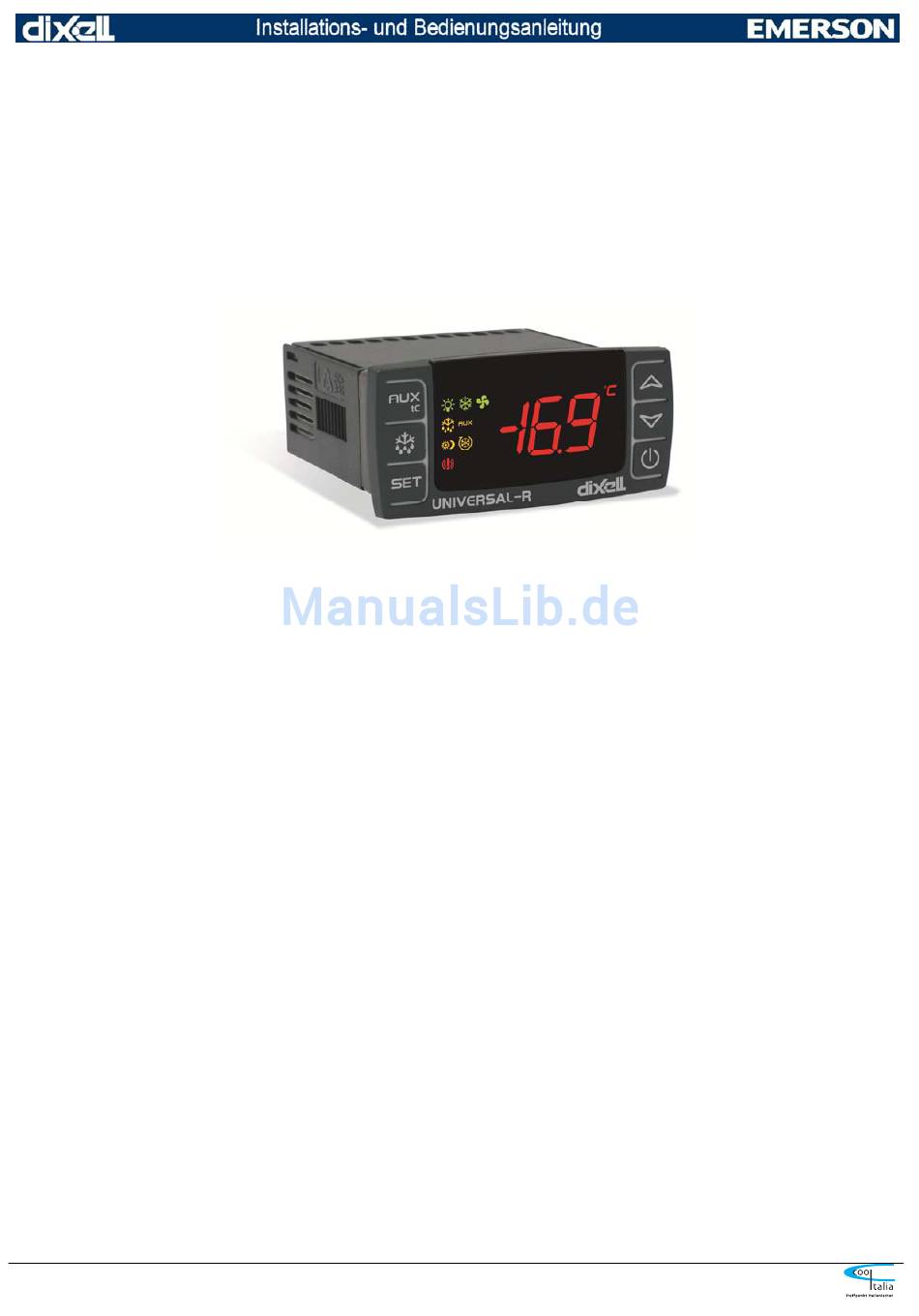

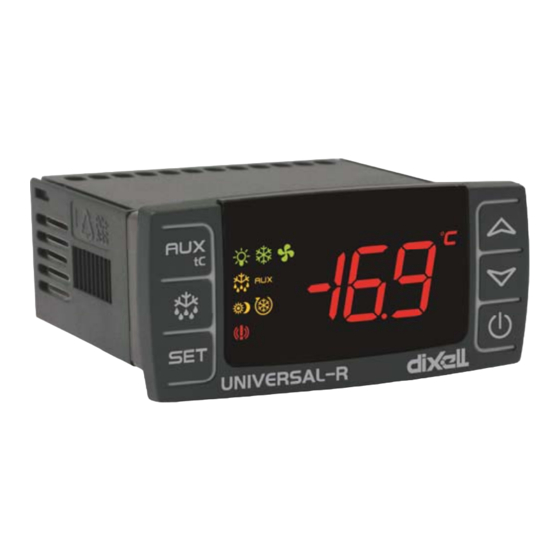

- Seite 1 UNIVERSAL–R4 1/18 Cool Italia GmbH, Schmidener Weg 13, D – 70736 Fellbach Tel.: +49(0)711/65883-15, Fax.: +49(0)711/653602 mail: info@coolitalia.de, www.coolitalia.de...
-
Seite 2: Neue Funktionen Des Neuen Universal-R4
NEUE FUNKTIONEN DES NEUEN UNIVERSAL-R4 Zweifache Spannungsversorgung 12 VAC/DC und 230 VAC Niederspannung (12V AC/DC) und Netzspannung (230Vac) wählbar an den Anschlussklemmen Schnelle und einfache Inbetriebnahme Direkte Anwahl der verschiedenen Funktionen über Tastendruck Neue Front im CX Design Display mit verschiedenen Icons wie Statusmeldungen und Alarm. -
Seite 3: Vor Dem Anschluss
VOR DEM ANSCHLUSS Der Universal-R4 ist für den Fronttafeleinbau vorgesehen. Es ist ein Ausschnitt von 29 x 71 mm notwendig, in der der Regler eingesetzt und anschließend mit der mitgelieferten Befestigungsklammer fixiert wird. Der Einbau der Regler an feuchtigkeits- oder schmutzanfälligen Orten sollte vermieden werden, ebenso der Einbau an nahe liegenden elektromagnetischen Feldern 1.1 SICHERHEITSHINWEISE ... - Seite 4 SCHNELL-INBETRIEBNAHME Installieren des Universal-R4, anschliessen der Fühler und der richtigen Spannungsversorgung. Auswahl des richtigen Schritt 1 Funktionsprogramms. Siehe auch Tabelle 1: Parameter tC Kapitel 5: Auswahl der Anschlussfunktionen Gerät einschalten bzw. Spannungsversorgung aktivieren Schritt 2 Innerhalb einer Minute Schritt 3 bis 5 durchführen Drücken der down Taste für 3 sek.
- Seite 5 Schaltbilder Tabelle 2: Schaltbilder Parameter tC = 1, 2 Parameter tC = 3 On / Off Thermostat bzw. Abtauregler bei Verdichter Stop Abtauregler Zeitgesteuert (Parameter für Abtaufunktion) Parameter tC = 4 Parameter tC = 5 Abtauregler (Zeit/Temperaturgesteuert) Kühlstellenregler mit Lüfterausgang Parameter tC = 6 Parameter tC = 7 Kühlstellenregler für zwei Verdampfer...
-
Seite 6: Parameterliste Und Werkseinstellungen
PARAMETERLISTE UND WERKSEINSTELLUNGEN WICHTIG: Bitte zuerst den Parameter “tC” einstellen. Es werden nur die Parameter angezeigt, die in der jeweiligen „tC“ Einstellung hinterlegt sind. Nach der Einstellung des Parameter „tC“ können alle weiteren Parameter gem. u.g. Liste eingestellt werden. WARNUNG!! Bitten ach der Beendigung der Parametereinstellungen den Regler kurz stromlos schalten. - Seite 7 Beschreibung Kürzel Einstellbereich Wrkseinstellungen “tC” 1- 7 Abtauverzögerung nach Freigabe 0 bis 255 min Abtauzeit 0 bis 255 min -55 bis 50C; 8.0°C 8.0°C 8.0°C 8.0°C 8.0°C Abtauendtemperatur -67 bis 122°F 46°F 46°F 46°F 46°F 46°F Abtauzeit bei 2. Verdampfer 0 to 255 min -55 bis 50C;...
- Seite 8 Beschreibung Kürzel Einstellbereich Wrkseinstellungen “tC” 1- 7 0 = Start Abtauung 1 = Türkontakt 2 = Aux Ausgang Konfiguration Digitaler Eingang 3 = Energiesparfunktion 4 = Fern On/OFF 5 = Allgemeiner Alarm 6 = Ernsthafter Alarm 0 = Schliesser Polarität Digitaler Eingang 1 = Oeffner 0 = Start defrost 1 = Door switch...
- Seite 9 Table 4: Parameterbeschreibung Parameter Beschreibung Type / Anwendung: Folgende Anwendungen/Einstellungen können vorgenommen werden 1 = on/off Thermostat kühlen – 1 Relais und 1 Fühler 2 = Thermostat kühlen mit Abtaufunktion – 1 Relais und 1 Fühler 3 = Thermostat mit Zeit/Zeit Abtauung – 2 Relais und 1 Fühler 4 = Thermostat mit Zeit/Temperaturabtauung –...
- Seite 10 Dauer des Schockgefrierens: (0.0÷24.0h; Auflösung 10min). Zeitvorgabe für den Verdichterdauerlauf, welcher über Fronttaste gestartet wird. Beispielsweise bei frischer Bestückung der Kühlzelle mit Ware, welche schnell runtergekühlt werden muss. Sollwert für Schockgefrieren: (-50÷150°C) während des Schockgefrierens für die Dauer CCt ist CCS der Sollwert für die Verdichter-Regelung Abtau-Verzögerung nach dem Schockgefrieren: (0÷23h 50min) nach dem Schockgefrieren darf nicht sofort abgetaut werden.
- Seite 11 Gebläse-Verzögerung nach einer Abtauung: (0÷255min) verzögertes Zuschalten des Gebläse nach einer Abtauung. Unter Berücksichtigung des Parameters FnC. Aktivierung der Gebläse, auch wenn der Verdichter ausgeschaltet ist Wenn die Gebläse-Regelart FnC = C_n oder C-Y vorgegeben wurde, läuft das Gebläse normalerweise nur dann, wenn auch der Verdichter läuft. Die nachstehende Funktion hat nichts mit der Abtauung zu tun.
- Seite 12 Funktionsweise Digitaler Eingang: 0 = Abtaustart; 1 = Türkontaktschalter (siehe Parameter odC); 2 = Aktivierung des AUX Ausgangs; 3 = Energiesparmodus starten (Parameter HES muss eingestellt werden); 4 = Stand by; 5 = Externer Alarm (Regelung arbeitet normal); 6 = Externer Alarm (Regelung stoppt). Polarität des digitalen Eingangs (potential-frei): 1= gilt als aktiviert, wenn der Kontakt geöffnet wird.
- Seite 13 Temperatur-Alarm Verzögerung bzgl. AL2 und AU2:: (0÷255 min) Ein Temperatur-Alarm, Vorgabe mit AL2 und AU2, wird erst aktiv, wenn die Temperatur-Alarm-Bedingungen mindestens für die Dauer Ad2 erfüllt wurden. Auschluss von Temperatur-Alarmen nach Inbetriebnahme: (von 0min bis 23.5h, Auflösung 10min) Nach Inbetriebnahme werden Temperatur-Alarme für die Dauer dA2 ignoriert.
-
Seite 14: Einzelne Tastenfunktionen
Tasten und deren Funktionen 6.1 EINZELNE TASTENFUNKTIONEN Taste FUNKTION Type/Anwendung: Durch drücken von 2 sek. Gelangen Sie in das Menü tC. AUX Ausgang aktivieren (Abtauung) Eine Abtauung einleiten. Zum Anzeigen oder Ändern des Sollwerts. Während der Programmierphase einen Parameter anwählen oder eine Vorgabe bestätigen. (AUF): Kleinste gespeicherte Temperatur anzeigen lassen. -
Seite 15: Andere Funktionen Des Universal-R4
ANDERE FUNKTIONEN DES UNIVERSAL-R4 LED Anzeigen im Display des Regelgerätes ICON FUNKTION Beschreibung leuchtet Lichtkontakt (Ausgang) aktiv. leuchtet Kühlung (Verdichter) aktiv blinkt Verdichterschutz aktiv leuchtet Gebläse aktiv blinkt Verzögerungszeit Gebläse aktiv (Fnd > 0) leuchtet Abtauung aktiv blinkt Abtropfzeit (Fdt > 0) oder Startverzögerung aktiv (dSd > 0). leuchtet Aux Ausgang aktiv leuchtet... -
Seite 16: Fühler-Alarm Und Temperaturalarme
12. SPEZIAL ANWENDUNGEN – Neutralzonenregelung 12.1 NEUTRALZONENREGELUNG (KÜHLEN & HEIZEN) Mit Parameter [oAC = 1], wird das Verdichter Relais als Kühlrelais und das Hilfsrelais zum Heizrelais konfiguriert. Parameter HY gibt die Hysterese der Regelung an. 13. ALARME Meldung Meldemodus Ursache Ausgänge blinkt Fehler Prozessor... -
Seite 17: Elektrische Anschlüsse
16. ELEKTRISCHE ANSCHLÜSSE Schraubklemmen für Draht-Durchmesser von maximal 2,5 mm2. Bevor die Spannungsversorgung angeschlossen wird, überprüfen Sie bitte, ob die Hilfsenergie die für das Gerät vorgesehenen entspricht. Die Kabel von Eingängen müssen getrennt von spannungsführenden Leitungen verlegt werden. Bitte belasten Sie die Relais nicht mit höherer Leistungen als vorgegeben. Ansonsten schalten Sie bitte Schütze nach. - Seite 18 19. FEHLERMELDUNGEN Problem Ursache Bemerkungen Überprüfung der Kühlanlage Display blinkt HA Temperatur ist zu hoch Überprüfung der Alarm Parameter Überprüfung der Kühlanlage Display blinkt LA Temperatur ist zu tief Überprüfung der Alarm Parameter Überprüfung des Verflüssigers ...
