Betriebsanleitung
D104551X0DE
Fisher
easy-Drive
™
Inhalt
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einführung
Umfang der Betriebsanleitung
Diese Betriebsanleitung enthält Produktinformationen, einschließlich Anweisungen zur Installation der
Fisher easy-Drive RPU-100. Informationen zu Fisher easy-Drive Antrieben sind in der Betriebsanleitung des
entsprechenden easy-Drive Antriebs enthalten. Um Personen- oder Sachschäden zu vermeiden, muss diese
Betriebsanleitung einschließlich aller Sicherheits- und Warnhinweise komplett gelesen und befolgt werden.
Bei Fragen zu Anweisungen in dieser Anleitung Kontakt mit Ihrem zuständigen
aufnehmen, bevor Sie fortfahren.
Beschreibung
Die easy-Drive RPU-100 ist eine Reserve-Stromversorgung, die Reservestrom für den easy-Drive Antrieb bereitstellt, wenn die
Hauptstromversorgung ausfällt. Die RPU-100 stellt ausreichenden Strom für den Antrieb bereit, sodass der Antrieb das Ventil in
die für einen Stromausfall oder Signalverlust vordefinierte Position fahren kann. Die RPU-100 kann mit einem neuen easy-Drive
Antrieb bestellt werden oder an vorhandenen easy-Drive Antrieben nachgerüstet werden, die mit der Gen2 Steuerplatine
ausgestattet sind.
www.Fisher.com
RPU-100
™
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .

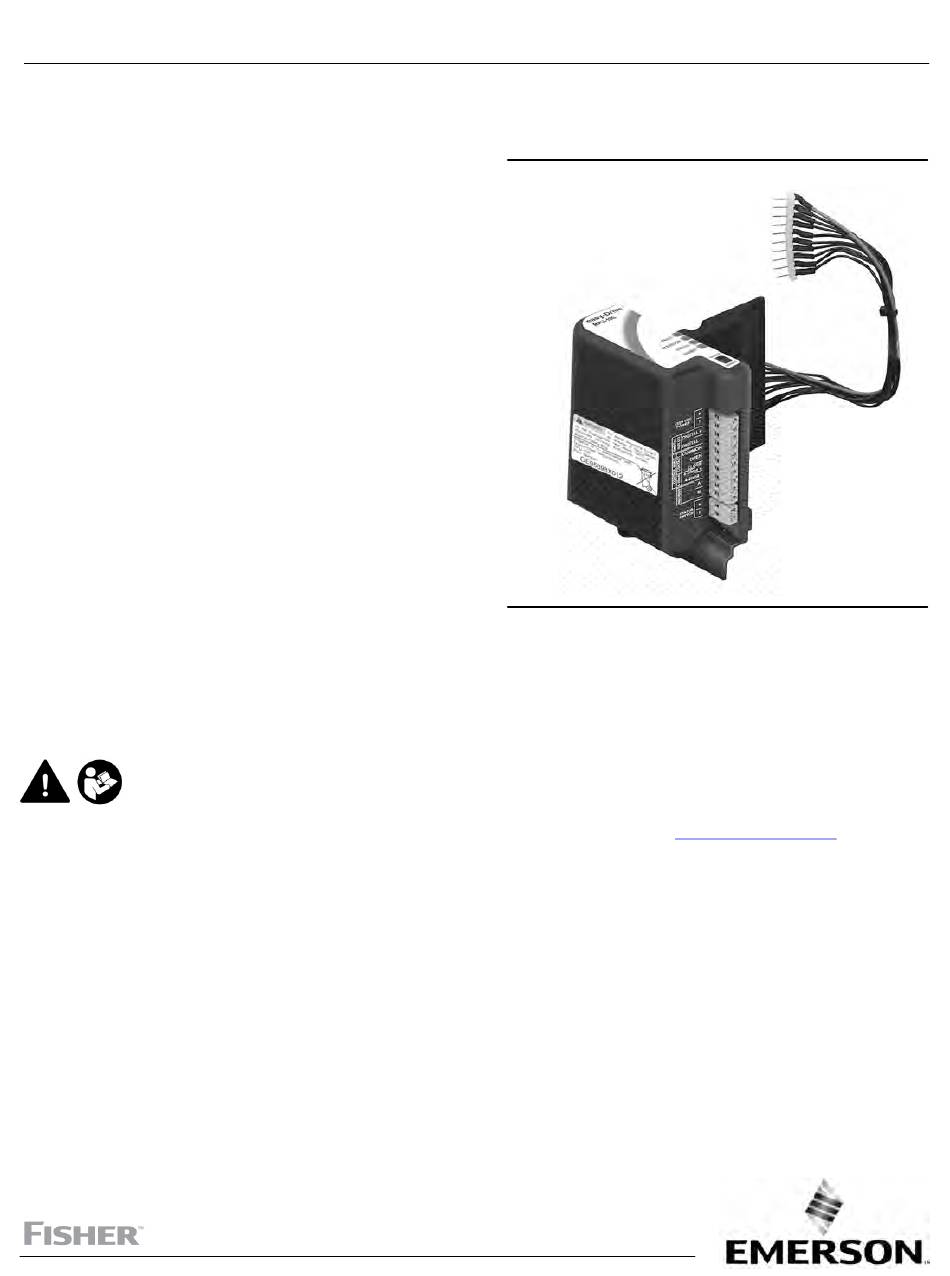

Abbildung 1. Fisher easy-Drive RPU-100
1
1
1
2
2
3
3
3
4
5
5
5
6
6
7
10
15
15
16
20
X1718
easy-Drive RPU-100
Februar 2021
Emerson Vertriebsbüro
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Fisher easy-Drive RPU-100
Inhaltszusammenfassung für Emerson Fisher easy-Drive RPU-100
-
Seite 1: Inhaltsverzeichnis
Umfang der Betriebsanleitung Diese Betriebsanleitung enthält Produktinformationen, einschließlich Anweisungen zur Installation der Fisher easy-Drive RPU-100. Informationen zu Fisher easy-Drive Antrieben sind in der Betriebsanleitung des entsprechenden easy-Drive Antriebs enthalten. Um Personen- oder Sachschäden zu vermeiden, muss diese Betriebsanleitung einschließlich aller Sicherheits- und Warnhinweise komplett gelesen und befolgt werden. -
Seite 2: Schulungsprogramme
30 mA bei 24 VDC, 50 mA bei 12 VDC 0,5 kg (1 lb) Schulungsprogramme Wenden Sie sich bitte zwecks Informationen über angebotene Kurse zur easy-Drive RPU-100 sowie zu einer Vielzahl anderer Produkte an: Emerson Automation Solutions Educational Services – Registration Telefon: +1-641-754-3771 oder 1-800-338-8158 E-Mail: education@emerson.com emerson.com/fishervalvetraining Zugehörige Dokumente... -
Seite 3: Betrieb Des Produkts
Der Schalter aktiviert bzw. deaktiviert die Funktionalität der RPU. Wenn sich der Schalter in der „deaktivierten“ Position befindet, leitet die RPU-100 weiterhin Netzstrom an den Antrieb und lädt, stellt im Falle eines Stromausfalls jedoch keinen Reservestrom bereit. Abbildung 2. Schalter der Fisher easy-Drive RPU-100 SCHALTER X1726... -
Seite 4: Led-Schlüssel
Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE LED-Schlüssel Abbildung 3. Betriebsmodi der Fisher easy-Drive RPU-100 Strom Achtung Fehler Status (gelb) (grün) (blau) (rot) Normalbetrieb Laden Strom wird bereitgestellt Deaktiviert Wiederherstellbarer Fehler Nicht wiederherstellbarer Fehler ZEIGT DAUERLICHT AN ZEIGT BLINKENDES LICHT AN... -
Seite 5: Easy-Drive Bedieninterface
Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021 easy-Drive Bedieninterface Der easy-Drive Konfigurator ist auf der Emerson easy-Drive Produkt-Website oder auf Fisher.com erhältlich. Abbildung 4. Fisher easy-Drive Konfigurationssoftware Erkennung eines Stromausfalls Der Wert „Loss Detect“ (Erkennung eines Stromausfalls) ist eine benutzerdefinierte Zeit, die die RPU-100 abwartet, um den Stromausfall zu bestätigen, bevor sie eine Sicherheitsfunktion durchführt. -
Seite 6: Installation
Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Installation WARNUNG Personenschäden durch plötzliches Freisetzen von Prozessdruck oder durch berstende Teile vermeiden. Vor der Durchführung jeglicher Wartungsarbeiten: D Den Antrieb nicht von der Armatur trennen, während die Armatur noch mit Druck beaufschlagt ist. D Zur Vermeidung von Personenschäden bei Wartungsarbeiten stets Schutzhandschuhe, Schutzkleidung und Augenschutz tragen. -
Seite 7: Montage
RPU-100 D104551X0DE Februar 2021 Montage Die RPU-100 wird mit den Motor-/Getriebeschrauben und der mitgelieferten Montagehalterung angebracht. Abbildung 5. Montage der Fisher easy-Drive RPU-100 KABELBAUM GE95898_A MONTAGEHALTERUNG BEFESTIGUNGSSCHRAUBEN 1. Alle vier Motorgehäuseschrauben lockern und die drei unten dargestellten Schrauben entfernen. - Seite 8 Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE 3. Die Montagehalterung mit den in Schritt 1 entfernten Motorgehäuseschrauben befestigen. Dabei beachten, dass keine Unterlegscheiben mit den Schrauben der Montagehalterung verwendet werden. Abbildung 7. X1720 4. Alle 4 Motorschrauben über Kreuz abwechselnd auf ein Drehmoment von 20 Nm (15 ft-lbs) festziehen. 5.
- Seite 9 Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021 6. Wenn die RPU-100 eingerastet ist, die beiden Befestigungsschrauben anbringen, um die Einheit endgültig zu fixieren. Abbildung 9. X1721 X1724 7. Die RPU-100 mit dem mitgelieferten Kabelbaum an der easy-Drive Steuerplatine anschließen. Alle Anschlüsse festziehen, um eine sichere mechanische Verbindung zu gewährleisten.
-
Seite 10: Verkabelung
Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Verkabelung Stromversorgungsanforderungen Sicherstellen, dass für die Anwendung eine stabile DC-Stromquelle verfügbar ist, die weniger als 5 % Welligkeit aufweist und gegen Stromspitzen geschützt ist. Es ist eine Stromversorgung von mindestens 4 A erforderlich. Verkabelungsanweisungen 1. - Seite 11 Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021 Strom 1. 12- oder 24-VDC-Referenz anschließen an: – 2. 12- oder 24-VDC-Plus anschließen an: + Abbildung 12. Verkabelung – Eingang der RPU-100...
- Seite 12 Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Abbildung 13. Verkabelung – Analogeingang Abbildung 14. Verkabelung – Doppelter Trockenkontakt...
- Seite 13 Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021 Abbildung 15. Verkabelung – Modbus-Eingang MODBUS A (T+) MODBUS B (T-) Abbildung 16. Verkabelung – Digitaler Hilfseingang/-ausgang...
- Seite 14 Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Abbildung 17. Verkabelung – Digitaler Hilfseingang/-ausgang 10 V.25 mA max. Abbildung 18. Verkabelung – Statusschalter der RPU-100 BINÄRES GERÄT EXTERNE STROMVERSORGUNG BINÄRES GERÄT EIGENE STROMVERSORGUNG...
-
Seite 15: Einbau
Emerson Vertriebsbüro. WARNUNG Nur Fisher Original-Ersatzteile verwenden. Nicht von Emerson gelieferte Bauteile dürfen unter keinen Umständen in Fisher Antrieben verwendet werden, weil dadurch möglicherweise jeglicher Gewährleistungsanspruch erlischt, das Betriebsverhalten des Antriebs beeinträchtigt werden kann sowie Personen- und Sachschäden entstehen können. -
Seite 16: Anhang A - Modbus
Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Anhang A Modbus – A.1 Zusammenfassung der Registerbelegung Tabelle 2. Modbus-Zuordnung der easy-Drive RPU-100 Name MB-Register Standard Werte Hinweise uint16 RESERVIERT 44001 uint16 RESERVIERT 44002 uint16 RESERVIERT 44003 uint16 RESERVIERT 44004 uint16 RESERVIERT 44005 uint16 RESERVIERT 44006... - Seite 17 Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021 Tabelle 2. Modbus-Zuordnung der easy-Drive RPU-100 (Forts.) Name MB-Register Standard Werte Hinweise Die Zeitdauer des Stromausfalls, bevor die RPU Timeout für die Erkennung uint16 44041 50 - 3000 bestimmt, dass der Strom tatsächlich ausgefallen ist eines Stromausfalls und Maßnahmen ergreift.
- Seite 18 Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Tabelle 2. Modbus-Zuordnung der easy-Drive RPU-100 (Forts.) Name MB-Register Standard Werte Hinweise uint16 RESERVIERT 44106 uint16 RESERVIERT 44107 uint16 RESERVIERT 44108 uint16 RESERVIERT 44109 uint16 RESERVIERT 44110 uint32 Platinen-Seriennummer 44111, 44112 R/W* 0 - 4.294.967.295 Platinen-Seriennummer uint32 Platinenversion 44113, 44114...
- Seite 19 Antrieb wird mit Reservestrom versorgt. Es wurde eine verringerte Kapazität erkannt. 0x0010 0000 0000 0001 0000 Verringerte Kapazität Wenden Sie sich an Ihr Emerson Vertriebsbüro. Die RPU-100 ist derzeit nicht funktionsfähig. Wenn außerdem der Überstromschutz aktiv ist, die 0x0008 0000 0000 0000 1000 Nicht funktionsfähig...
-
Seite 20: Anhang B Konformitätszertifikat
Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE Anhang B Konformitätszertifikat – - Fortsetzung nächste Seite -... - Seite 21 Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021 Anhang B Konformitätszertifikat (Forts.) –...
- Seite 22 Betriebsanleitung easy-Drive RPU-100 Februar 2021 D104551X0DE...
- Seite 23 Betriebsanleitung easy-Drive RPU-100 D104551X0DE Februar 2021...
- Seite 24 Käufer und Endanwender. Fisher und easy-Drive sind Marken, die sich im Besitz eines der Unternehmen im Geschäftsbereich Emerson Automation Solutions der Emerson Electric Co. befinden. Emerson Automation Solutions, Emerson und das Emerson Logo sind Marken und Dienstleistungsmarken der Emerson Electric Co. Alle anderen Marken sind Eigentum ihrer jeweiligen Rechteinhaber.
