3. Die Bauteile des Achsvermessungsgerätes
3.1 Gesamtaufbau
Das Achsmessgerät besteht im Wesentlichen aus dem Bedienpult, den Messköpfen, den Radklammern,
dem Lenkradhalter und dem Bremspedaldrücker etc.
3.2 Bedienpult
Das Bedienpult des Achsmessgerätes besteht im Wesentlichen aus dem Gehäuse (mit Aufnahmen für die Radklammern,
Hauptschalter, Stromleitung, Schaltnetzteil und Ladekabeln), Computer und Bluetooth Datenübertragung.
Computerteile sind in Fächern im Gehäuse. Für das Drucken der Messergebnisse wird ein Drucker benötigt,
vorzugsweise ein Tintenstrahldrucker (nicht im Lieferumfang).
Für eine komfortable Bedienung wird empfohlen, die Messköpfe #1 und #3 an der linken Seite des Bedienpultes und
die Messköpfe #2 und #4 an der rechten Seite des Bedienpultes unter zu bringen.
Anmerkung: Wenn die Messköpfe nicht benutzt werden, sollen sie korrekt auf beiden Seiten des Bedienpultes
untergebracht werden und man soll sicherstellen, dass sie aufgeladen werden.
Das Bedienpult oder die Messköpfe nicht an Orten mit starkem Sprühnebel oder Staub unterbringen.
Sicherstellen, dass die Rückseite des Bedienpultes gut belüftet ist und dass die Rückseite des Computers nicht
blockiert oder der Lüfter angehalten wird.
3.3 Computersystem
Das Computersystem des Achsmessgerätes besteht aus Rechner, Monitor, Tastatur und Maus.
Das Windows Betriebssystem und das Programm des Achsmessgerätes sind auf dem Rechner vorinstalliert.
Um die Sicherheit des Systems zu gewährleisten und für beste Leistung des Gerätes sollen am Computersystem
keine Änderungen vorgenommen oder andere Programme installiert werden.
3.4 Drucker
(nicht im Lieferumfang)
Das Achsmessgerät sollte mit einem Tintenstrahldrucker ausgerüstet werden um die Messergebnisse zu dokumentieren.
Vor Gebrauch das Stromkabel anschließen und das Datenkabel am Rechner anschließen.
3.5 Bluetooth Datenübertragungsgerät

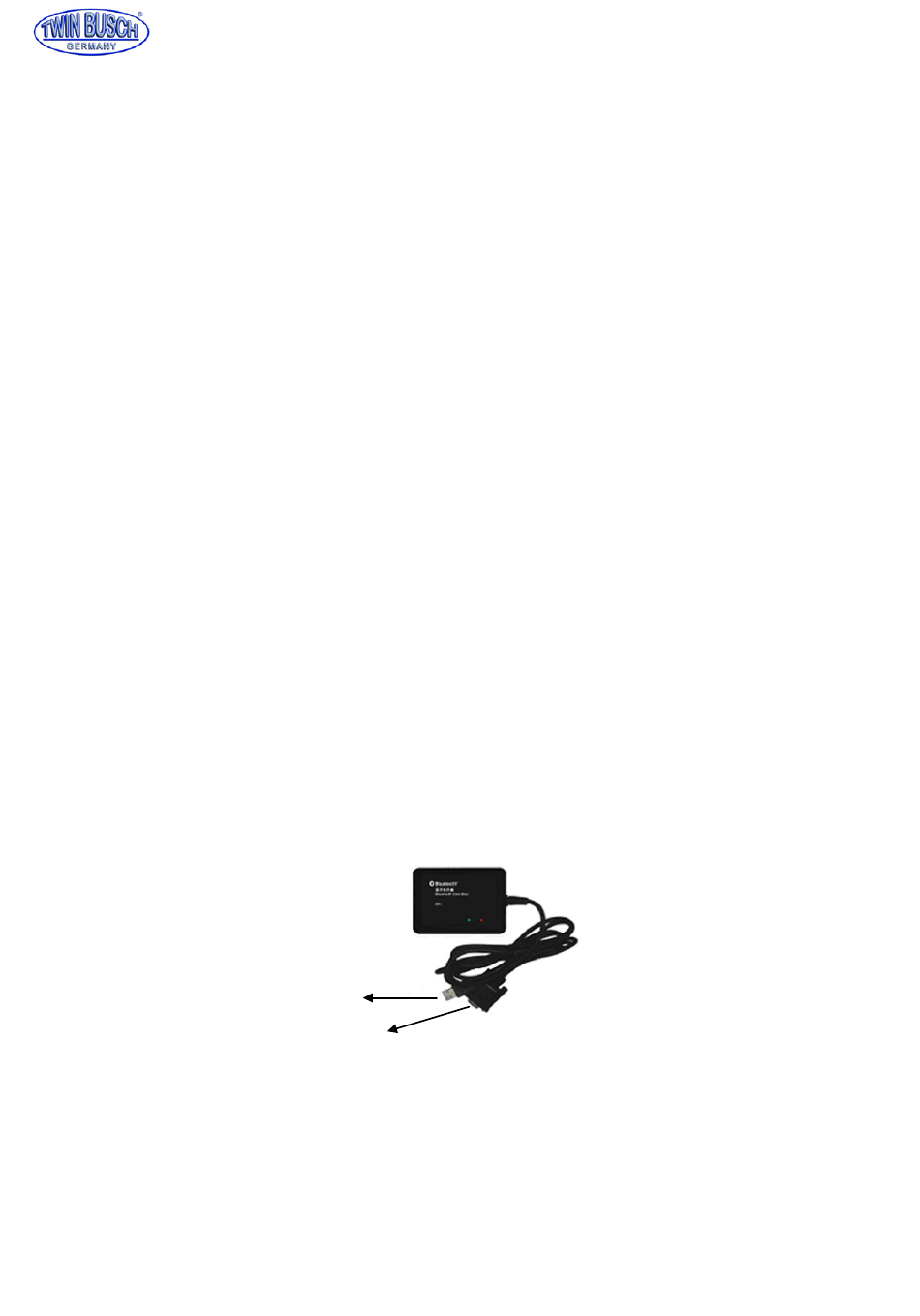

Das Achsmessgerät ist mit einem Bluetooth Datenübertragungsgerät ausgerüstet, wie im nachfolgenden Bild dargestellt.
Vor Gebrauch den RS232-Stecker und USB-Anschluss am Rechner einstecken.
Druckfehler, Irrtümer und technische Änderungen vorbehalten
USB
RS232
Bluetooth Datenübertragungsgerät
