Betriebsanleitung Montagekopf Kit TWX-AMK
TWX-AMK_Montagekopf-Kit_Betriebsanleitung_de_00_20250210.pdf
Version: -00, 10.02.2025

Werbung

loading

Inhaltszusammenfassung für Twin Busch TWX-AMK

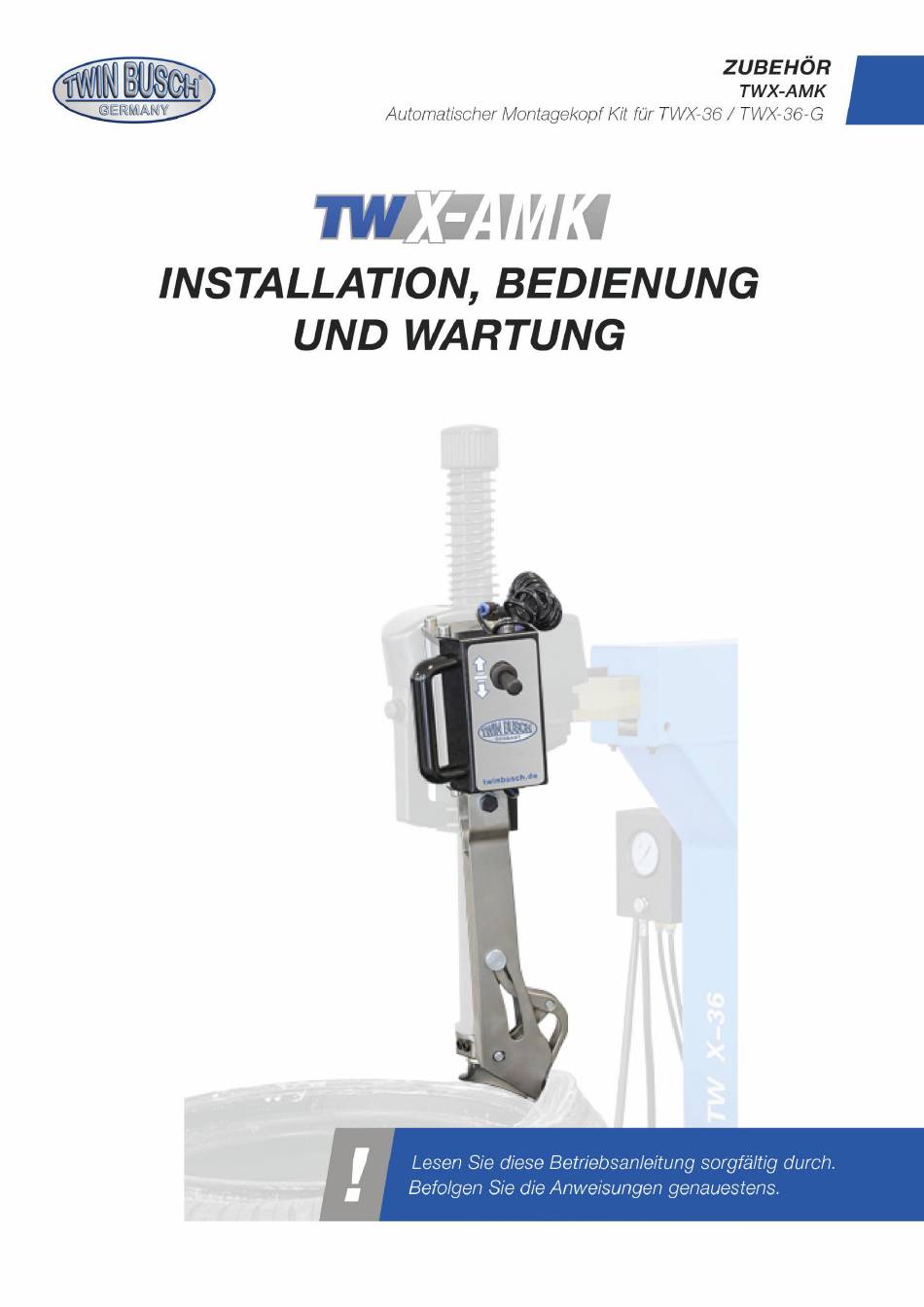

  • Seite 1 Betriebsanleitung Montagekopf Kit TWX-AMK TWX-AMK_Montagekopf-Kit_Betriebsanleitung_de_00_20250210.pdf Version: -00, 10.02.2025...
  • Seite 2 Betriebsanleitung Montagekopf Kit TWX-AMK Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Betriebsanleitung ....................... 1 3. Technische Daten ........................... 1 4. Modifikation des Produktes ........................1 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ..........................2 6. Technische Spezifikation ......................... 2 6.1 Maschinenbeschreibung ...........................
  • Seite 3 Betriebsanleitung Montagekopf Kit TWX-AMK Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie https://youtu.be/faM5PJeAQFY auf YouTube: oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/3G_M024QQVo oder scannen Sie den QR-Code. TWX-AMK_Montagekopf-Kit_Betriebsanleitung_de_00_20250210.pdf Version: -00, 10.02.2025...
  • Seite 4 Betriebsanleitung Montagekopf Kit TWX-AMK TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/shop_content.php?coID=900 24/7 Service Center:...
  • Seite 5 Betriebsanleitung Montagekopf Kit TWX-AMK 1. Allgemeines Automatischer Montagekopf Kit TWX-AMK (KEIN Montageeisen notwendig) zum Nachrüsten an Ihrer TWX-36 / TWX-36-G, erleichtert die De-Montage des Reifens, vorallem bei Reifen mit harter Reifenflanke, wie z.B. Run-Flat Reifen. Besonderheiten des Produktes: • 1A Verarbeitungsqualität •...
  • Seite 6 Betriebsanleitung Montagekopf Kit TWX-AMK 5. Sicherheitsbezogene Informationen Lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie den Montagekopf in Betrieb nehmen. Bewahren Sie die Anleitung zum Nachschlagen auf. Befolgen Sie die Anweisungen genau, um die beste Leistung der Maschine zu erreichen und um Schäden durch persönliches Verschulden zu vermeiden.
  • Seite 7 Betriebsanleitung Montagekopf Kit TWX-AMK 7. Aufbau und Installation 7.1 Vorbereitung vor der Installation Benötigte Werkzeuge und Ausrüstungen: ⋅ Satz Innensechskant Schlüssel ⋅ Ringschlüssel 13, 16 und 19 mm 7.2 Aufbauanleitung 1) Öffnen Sie das Paket mit einem scharfen Messer. 2) Prüfen Sie die Einzelteile auf Vollständigkeit. Lesen und verstehen Sie die Betriebsanleitung bevor Sie fortfahren.
  • Seite 8 Betriebsanleitung Montagekopf Kit TWX-AMK Abbildung: Montagekopf b) Setzen Sie die aus dem alten Montagekopf entnommenen Schrauben in den neuen ein. Hinweis: Die beiden langen Madenschrauben kommen in die nebeneinander liegenden Löcher und die kurze Schraube an die Seite. c) Lassen Sie die Säule von dem Montagearm ab, um den Kopf leicht einsetzen zu können.
  • Seite 9 Betriebsanleitung Montagekopf Kit TWX-AMK Zufuhr für die Druck-Kappe Hauptleitung Abbildung: Druckluftversorgung b) Entfernen Sie die erste Mutter von dem T-Stück und setzen Sie diese auf eines der Schlauchenden. c) Schieben Sie den Schlauch auf das T-Stück auf und fixieren diesen mit der Mutter. Ziehen Sie die Mutter gut fest.
  • Seite 10 Betriebsanleitung Montagekopf Kit TWX-AMK 8.2 Beschreibung der Bedieneinheit Beschreibung Funktion Kippt den Montagekopf nach oben und Joystick unten. Verriegelungsknopf Arretiert den Montagearm. Kann automatisch 2-3 mm angehoben Montagekopf werden, wenn die Sperre eingerastet ist. 8.3 Bedienungsanleitung 1) Befolgen Sie die Anweisungen (9.3.1 Abdrücken des Reifens) in der Betriebsanleitung Ihrer Reifenmontagemaschine TWX-36 / TWX-36-G.
  • Seite 11 Betriebsanleitung Montagekopf Kit TWX-AMK 9. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der Twin Busch GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. Für diesen Fall dokumentieren Sie den Fehler und senden uns Bilder und eine präzise Beschreibung des Fehlers, damit wir schnellstmöglich die Ursache identifizieren und beheben können.
  • Seite 12 Betriebsanleitung Montagekopf Kit TWX-AMK 11. Anhang 11.1 Explosionszeichnung und Teileliste T02-6 T02-36 T02-37 T02-7 T02-1 T02-2 T02-3 T02-4 T02-5 T02-8 T02-11 T02-9 T02-12 T02-13 T02-14 T02-10 T02-35 T02-15 T02-34 T02-16 T02-33 T02-17 T02-18 T02-32 T02-19 T02-31 T02-20 T02-21 T02-30 T02-22...
  • Seite 13 Betriebsanleitung Montagekopf Kit TWX-AMK Spezifikation Bezeichnung Spezifikation Bezeichnung Montage/Demontage Kopfhakenzylinder T02-1 C-T02-011200-0 T02-20 CX-T02-010600-0 Kopfhaken Pleuelstange montieren/demontieren Bolzen Schnellverschraubung T02-2 S-012-010806-0 T02-21 B-055-100001-0 Sprengring für Welle φ10 1/8-φ6 Montage/Demontage des Schnellverschraubung T02-3 S-012-010806-0 T02-22 CX-T02-010700-0 Kopfhakens 1/8-φ6 Verbindungsstangenbolzen B Kopfhaken...
  • Seite 14 Notizen...
  • Seite 15 Notizen...
