3.10 Messkopf
Das Achsmessgerät ist mit vier Messköpfen ausgerüstet, welche auf den entsprechenden Radklammern angebracht werden.
Vor Anbringung der Messköpfe, bitte zuerst die Radklammern an den Rädern befestigen, dann den Achsstift des
entsprechenden Messkopfes in das Loch des Zentralträgers stecken.
Nach horizontaler Ausrichtung des Messkopfes, den Einstellknopf an der Radklammer festziehen.

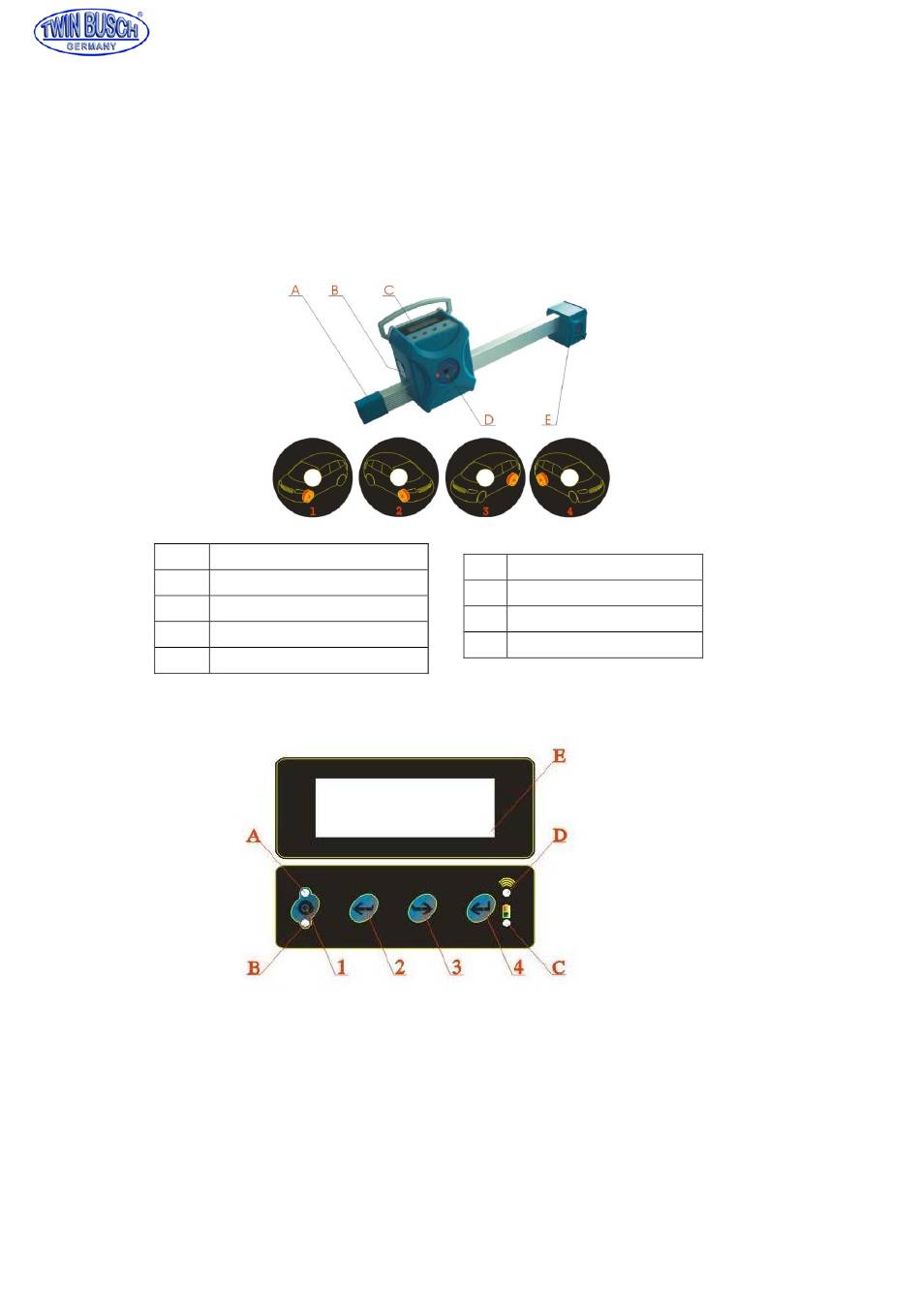

3.10.1 Funktionen des Messkopfes
A
Batterie
B
Mittel-CCD
Anzeige- und Bedienfeld
C
D
Ladebuchse
E
Vorderseite-CCD
3.10.2 Erklärung der Messkopf-Anzeige und des Bedienfeldes
Bedienfeld-Folientasten | Erklärung:
1 Felgenschlagkompensations-Taste
2 „Zurück-Taste", wird hauptsächlich am Computer verwendet, entspricht der Taste „Vorhergehender Arbeitsvorgang"
des Vermessungsprogramms.
3 „Weiter-Taste, wird hauptsächlich am Computer verwendet, entspricht der Taste „Nächster Arbeitsgang" des
Vermessungsprogramms.
4 „Funktionstaste", gleichzeitiges drücken von 3 und 4, schaltet den Messkopf aus.
Anmerkung: Zum Einschalten des Messkopfes, beliebige Taste des Bedienfeldes drücken.
Druckfehler, Irrtümer und technische Änderungen vorbehalten
1
Messkopf vorne links
2
Messkopf vorne rechts
3
Messkopf hinten links
4
Messkopf hinten rechts
©by Twin Busch Germany V.NK.03.418
TWIN BUSCH GmbH
10
