Inbetriebnahme
Achtung:
Die Geräte werden im Werk mit großer Sorgfalt gebaut und eingehend geprüft. Alle Geräte durchlaufen eine
computergesteuerte Prüfeinrichtung. Bitte überprüfen Sie die Maschine unverzüglich nach dem Auspacken auf
eventuelle Transportschäden. Im Falle eines Defektes informieren Sie bitte unverzüglich Ihren Lieferanten. Achten
Sie bitte beim Anschluß des Gerätes unbedingt auf die richtige Anschlußspannung (entsprechend dem Typen-
schild). Der Anschluß erfolgt an das Wechselstromnetz 1 ~ 230/240 V. Es kann also an jede Lichtsteckdose
angeschlossen werden. Der Stromkreis, an dem die Anschlußsteckdose liegt, ist mit einer trägen Sicherung 16 A
abzusichern. Der Betrieb weiterer elektrischer Geräte am gleichen Stromkreis ist während des Schweißens nur
begrenzt möglich.
Als Schutzgas im WIG-Schweißbetrieb wird vornehmlich reines Argon (Reinheit min. 99,998 %) verwendet. Der
Gasanschluß darf nur über eine geeignete Druckmindereinrichtung (max. 10 bar) erfolgen. Die Massezange muß
mit einem Anschlußkabel mit mindestens 16 mm
ist das Gerät betriebsbereit.
4
Funktionsbeschreibung
Bedienungselemente (siehe Abbildung)

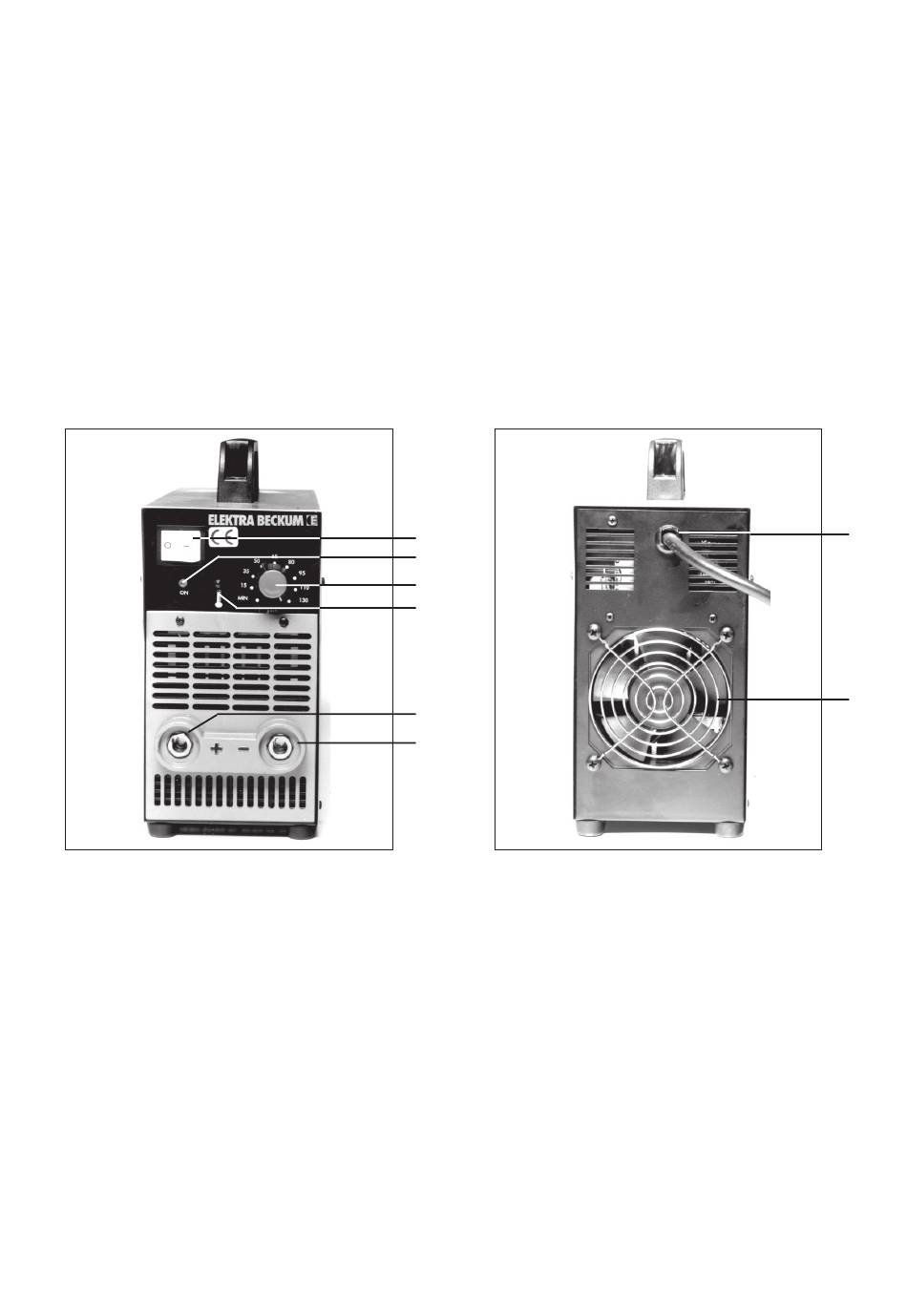

Bild 1: Vorderansicht
1 - Hauptschalter EIN/AUS
2 - Schweißstromeinstellung 5 - 130 A mit integrierten automatischen Hotstart
3 - Kontrollampe Angabe der Übertemperatur oder des Kurzschlußes
4 - Kontrollampe EIN/AUS
5 - Anschluß + Pol, Elektrode, WIG-Betrieb-Massezange
6 - Anschluß - Pol, Elektrode, WIG-Betrieb-Brenneranschluß
7 - Anschluß Netzkabel
8 - Lüfter
5
Anwendung
Die Schweißgeräte Invert 130/40 und Invert 130/60 sind primär getaktete Vollinverter, die geeignet sind für das
Verschweißen von Stabelektroden und das WIG-Schweißen DC (Option).
Die Durchmesser der Elektroden und folglich der für das Schweißen erforderliche Strom werden entsprechend der
zu schweißenden Teile festgelegt.
2
ausgerüstet sein. Nach der Betätigung des Hauptschalters (1)
1
4
2
3
5
6
Bild 2: Hinteransicht
7
8
