Proservo NMS83
5.2.3 Einbau für separat gelieferten Verdränger
Es ist erforderlich, die Messtrommel vom NMS8x zu entfernen, den Klebestreifen von der
Messtrommel zu entfernen, die Messtrommel im Trommelgehäuse zu montieren und den
Verdränger am Messdraht zu installieren.
Blöcke oder einen Sockel verwenden, um den NMS8x zu sichern, und eine Umgebung bereit-
stellen, in der der NMS8x mit Spannung versorgt werden kann.
In der nachfolgend beschriebenen Vorgehensweise werden beispielhaft Abbildungen des
NMS81 verwendet.
Der Verdränger wird separat geliefert und zwar gemäß folgenden Spezifikationen.
• Messbereich von 47 m (154,2 ft)
• Messbereich von 55 m (180,5 ft)
• Messbereich von 110 mm (4,33 in)
• 8 in-Flansch
• Option: Gereinigt von Öl und Fett

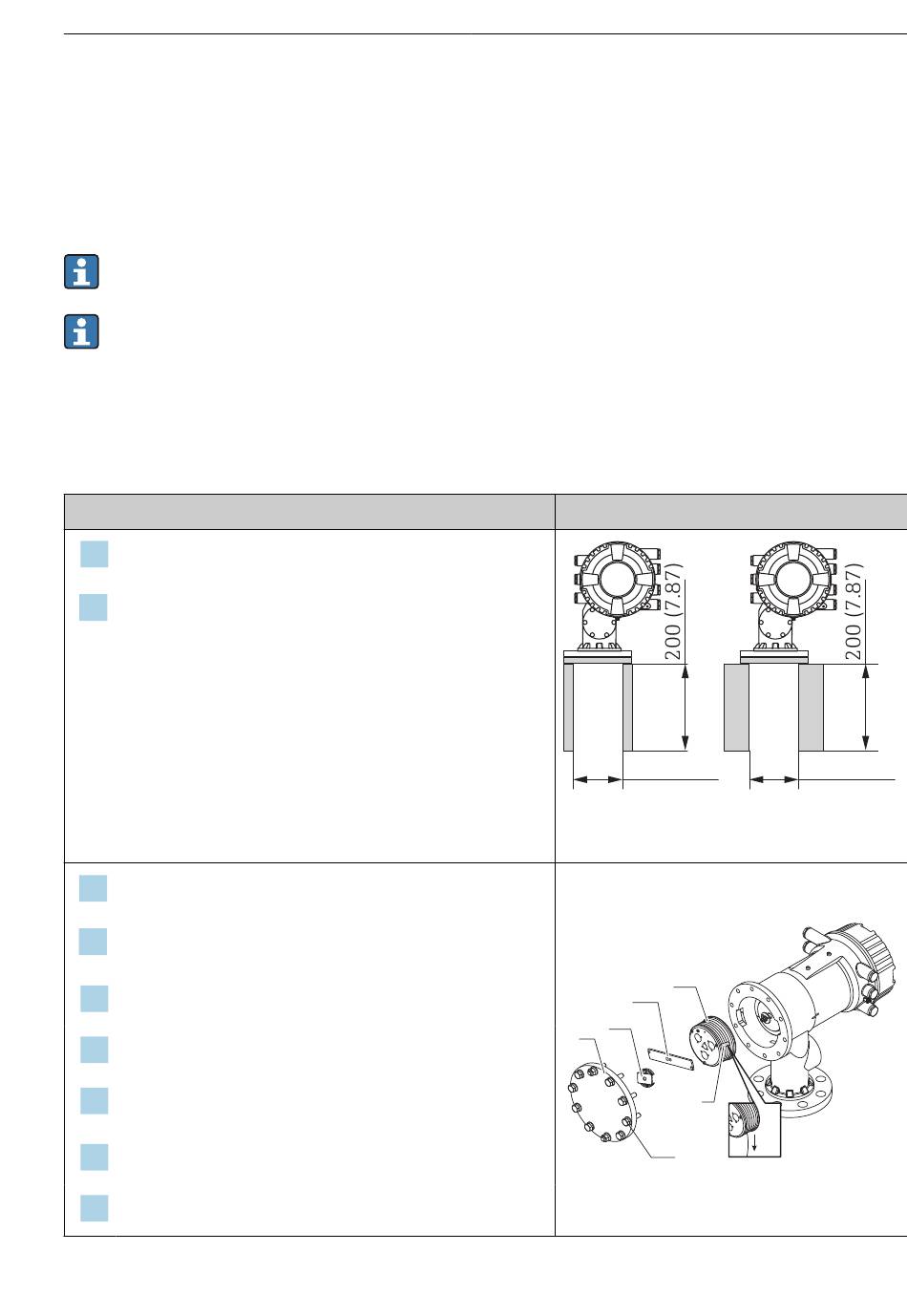

Vorgehensweise
Den NMS8x auf den Blöcken oder dem Sockel sichern.
1.
Sicherstellen, dass unter dem NMS8x ausreichend Platz ist.
2.

Darauf achten, den NMS8x nicht fallen zu lassen.
Die Schrauben und M6-Bolzen [6] (M10-Bolzen bei Edel-
3.
stahlgehäusen) entfernen.
Den Gehäusedeckel der Messtrommel [5], den Messtrom-
4.
melanschlag [4] und die Halterung [2] entfernen.
Die Messtrommel [1] aus dem Trommelgehäuse entfernen.
5.
Den Klebestreifen [3] von der Messtrommel entfernen.
6.
Etwa 250 mm (9,84 in) des Messdrahts abwickeln, sodass
7.
der Drahtring unter dem Flansch positioniert wird.
Die Messtrommel in den NMS8x einsetzen.
8.
Die Halterung montieren.
9.
Endress+Hauser
Abbildungen
130 (5.12)
Maßangabe mm (in)
1
2
4
5
3
6
Einbau
130 (5.12)
A0032442
A0028876
