Reinigen

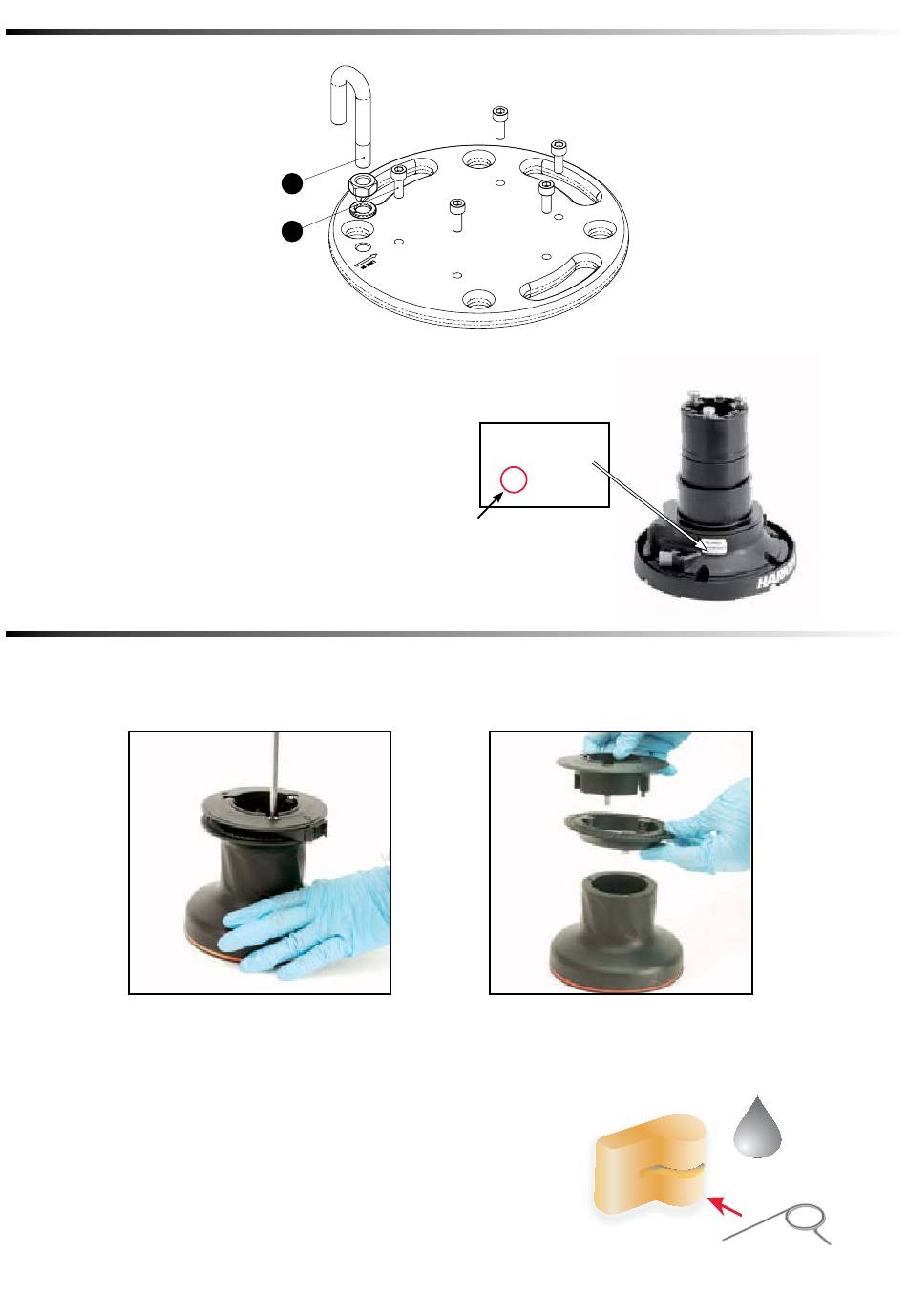

ERSATZTEILE

Zur Bestellung von Ersatzteilen bei Harken sind die
Anweisungen in Harkens Bedingter Weltweiter Garantie
zu beachten. Es sind die Teilenummer aus der Teileliste
und die Seriennummer der Winsch anzugeben, die auf
ein Etikett an der Trommelhalterung und an der Platte
aufgedruckt ist.

Zusammenbau

Stellen Sie sicher, dass die Löcher und Ablaufkanäle in der Basis der Winsch nicht verstopft sind. Bauen Sie die
Winsch in umgekehrter Reihenfolge als beim Zerlegen wieder zusammen.
Verwenden Sie beim Anziehen der Schrauben das in den Zerlegungsanweisungen angegebene Drehmoment.
Beim Positionieren des Abstreiferarms den
Abstreifer darauf ausrichten.

KLINKEN MONTIEREN

Setzen Sie die Feder wie links gezeigt ordnungsgemäß ins Gehäuse
ein. Halten Sie die Feder geschlossen und schieben Sie die Klinke in
das Gehäuse. Wenn sie in Position sind, prüfen Sie, ob die Klinken
sich leicht mit einem Finger öffnen und schließen lassen.
Wenn Sie Fragen zum Zusammenbau haben, wenden Sie sich bitte an
den Harken
Tech Service: techservice@harken.it.
®
14
L
L
Letzte zwei Ziffern des
Herstellungsjahrs,
z. B. 10 für 2010.
Riggers Winch 200
W XXXXX
XXXXXXXXX
Wenn die Backen ausgebaut wurden, setzen
Sie den Abstreifer zwischen zwei Backen ein
und achten Sie dabei darauf, dass das Wort
„TOP" am Abstreifer nach oben zeigt.
ÖL
