Zerlegen

ZERLEGEN
Zur Inspektion der Winsch muss die Trommel entfernt werden.
Benötigte Werkzeuge
Beim Zusammenbau ist ein bestimmtes Drehmoment auszuüben.

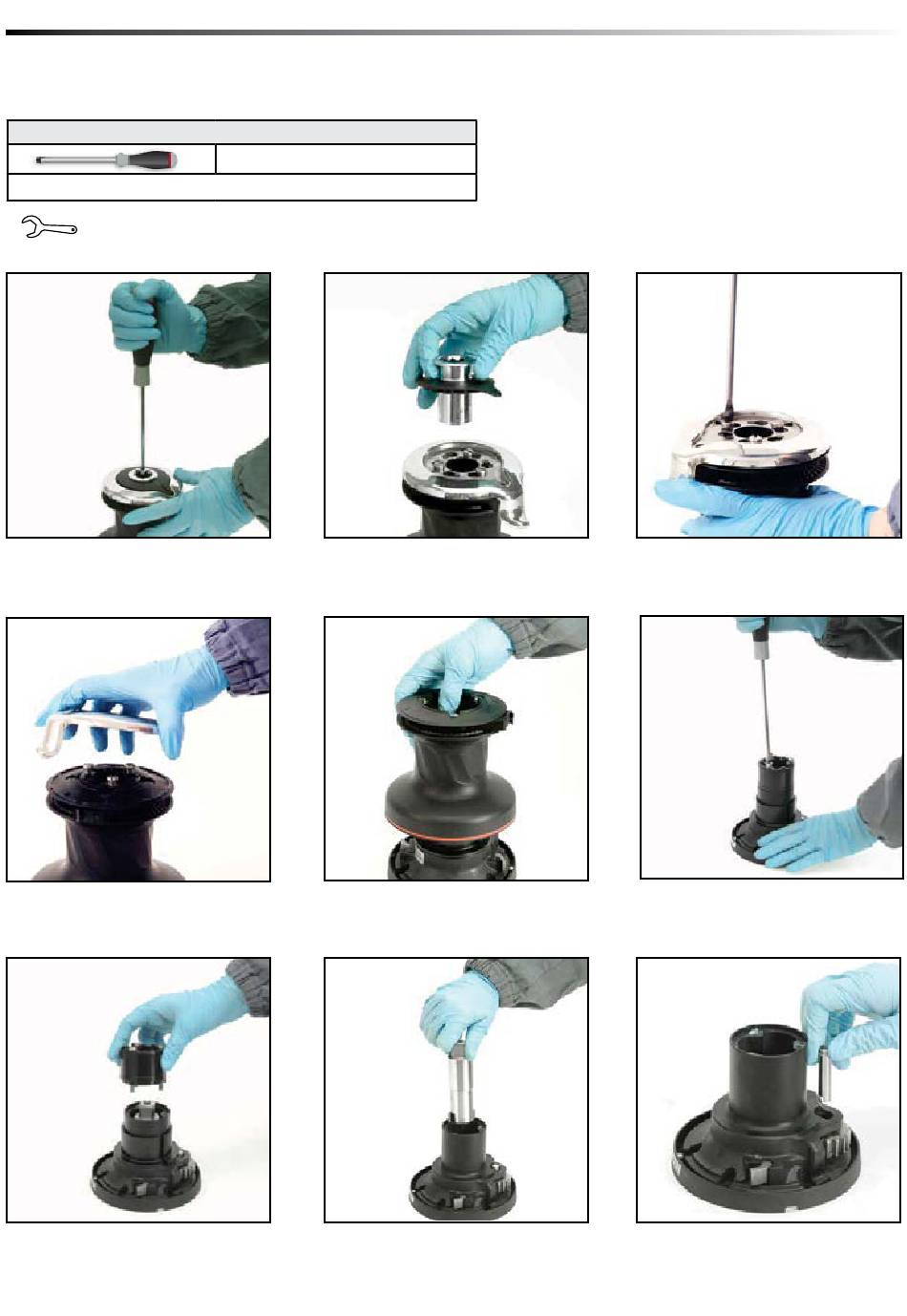

1. Drehen Sie die Zentralschraube heraus
(2 Nm/18 in-lb).
4. Entfernen Sie den Selftailing-Arm
Nr. 18 durch Drehen und Abheben.
7. Entfernen Sie die Halterung des
Selftailing-Arms Nr. 12 und ziehen Sie
die Buchse heraus.
11
Mittlerer Schlitz-Schraubenzieher
Schutzhandschuhe
2. Entnehmen Sie die Nabe Nr. 20 und
die Abdeckung Nr. 19.
5. Heben Sie die Trommel Nr. 13 ab.
8. Ziehen Sie die Zentralwelle Nr. 7
heraus.
Riggers Winch 200
3. Lösen Sie die drei Schrauben Nr. 17.
(4 Nm/35 in-lb)
6. Drehen Sie die drei Schrauben Nr. 17
vollständig heraus.
9. Entfernen Sie den Stift Nr. 6.
