Installationsverfahren

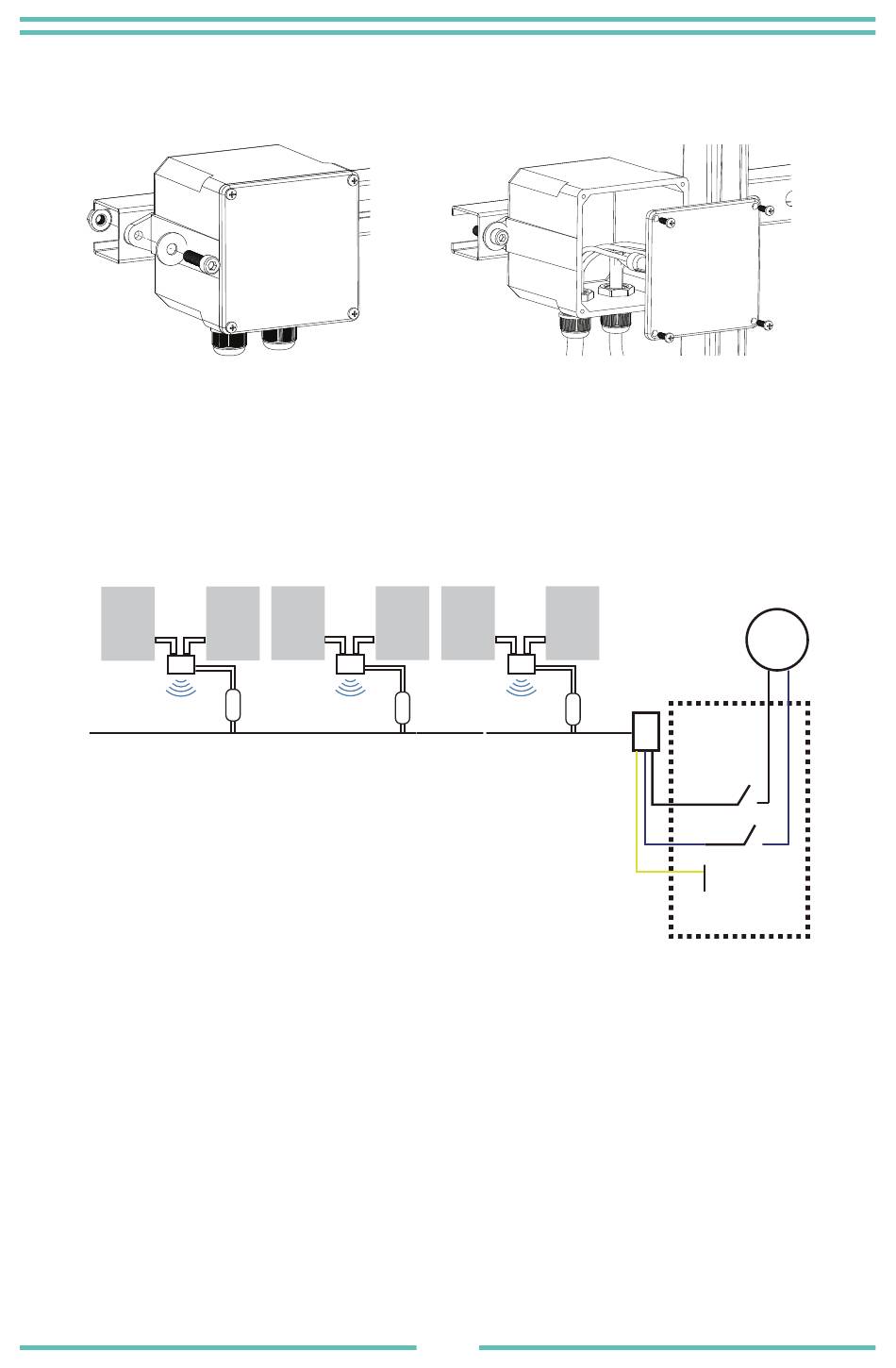

Schritt 1 - Installation des AC-Abzweigkastens

a. Installieren Sie eine geeignete Anschlussdose an einer geeigneten Stelle des PV-Regalsystems (in
der Regel am Ende eines Modulzweigs).
b. Schließen Sie das offene Drahtende des AC-Kabels mit einer geeigneten Verschraubung oder
Zugentlastung an die Anschlussdose an.
c. Schließen Sie den AC-Abzweigkasten an den Anschlusspunkt des Versorgungsnetzes an (
Normalerweise es ist in dem Verteilerkasten).
PV-
Module
Mikrowechselrichter
ACHTUNG
: Der Farbcode der Verdrahtung kann je nach den örtlichen Vorschriften unterschiedlich
sein; überprüfen Sie alle Drähte der Anlage vor dem Anschluss an das AC-Kabel, um
sicherzustellen, dass sie übereinstimmen. Eine falsche Verkabelung kann zu irreparablen
Schäden an den Mikrowechselrichtern führen, die nicht von der Garantie abgedeckt sind.
PV- PV-
Module
Module Module
SUN-MI
-RELAY-��
PV- PV-
Module
Module
SUN-MI
-RELAY-��
- �� -
PV-
Junktion Box
SUN-MI
-RELAY-��
Neutralleiter
Erdung
Verteilerkasten
Zähler
