DEFA 412865 Montageanleitung Seite 4

Werbung

VOLVO C30 2.5 T5
VOLVO S40 1.6, V40 1.6, S40 1.8, V40 1.8, S40 2.0,
V40 2.0, S40 2.0 T, V40 2.0 T, S40 2.0 T4, V40 2.0 T4,
S60 2.0 T5, S60 2.4, S60 2.4 T, S60 2.4 T5, S70 2.0 T,
V70 2.0 T/T4, S70 2.4, V70 2.4, S80 2.0 T, S80 2.4,
S80 2.4 T, V70 2.3 T, V70 2.4 T/AWD, V70 2.4 T5, V70
2.5 T, XC90 2.5 T AWD.
N
Demonter plastplaten under motoren. Demonter evt.
varmedekselet (det lille) for drivakselen på motorens høyre
side. Varmeren monteres på motorens høyre side, innenfor
vannrøret langs motoren. Området der varmeren skal
monteres, rengjøres godt. Påfør den vedlagte Heat-sink på
varmerens anleggsflater mot motoren. Monter den vedlagte
bolten med avstandsbrikken (1), braketten (2) og låseskiven
(3). Ikke trekk til bolten. Monter varmeren og vri braketten på
plass over varmeren slik at den ligger midt på varmeren. Skyv
braketten så høyt opp som mulig. Trekk til bolten med
foreskrevet moment, og kontroller at varmeren sitter fast.
Tiltrekk-ningsningsmoment 16+/-4 NM. NB! Benytt Lock-Tite
på bolten. Strips kabelen fast slik at den ikke tar bort i
drivakselen.
S
Demontera plastskyddet under motorn. Demontera ev.
det lilla värmeskyddet för drivaxeln på motorns högra sida.
Värmaren monteras på motorns
vattenröret längs motorn. Rengör monteringsområdet noga
innan monteringen. Stryk den bifogade värmeledande pastan
"Heat-Zink" på värmarens kontaktytor. Montera den bifogade
bulten med distansen (1), fästet (2) och låsbrickan (3). Dra inte
åt bulten. Montera värmaren och vrid fästet på plats över
värmaren så att det ligger mitt på värmaren. Skjut fästet så
högt upp som möjligt och dra åt bulten med föreskrivet
412865
4/6
moment. Åtdragningsmoment 16+/-4 NM. OBS! Använd
3
Lock-Tite på bulten. Fäst kabeln med buntband så att den
inte kommer emot drivaxeln.
FIN
Irrota muovisuoja moottorin alta. Irrota tarvittaessa
lämpösuoja (pienempi) vetoakselin etupuolelta, moottorin
oikealla puolella. Lämmitin asennetaan moottorin oikealle
puolelle (rintapeltiin päin), vesiputken alle. Ennen asennusta,
lämmittimen pintaan levitetään lämpöä johtava Heat-Zink
tahna kuvan mukaan. Puhdista lämmittimen asennuspinta
moottorissa hyvin Asenna lämmitin, käyttäen väliholkkia (1),
kiinnikettä (2), jousilaattaa (3) ja mukana seuraavaa pulttia.
Työnnä kiinnitysrauta mahdollisimman ylös ja varmistu siitä
että kiinnitysrauta asettuu keskelle lämmitintä. Kiristystiukkuus
16 +/- 4 NM. Käytä pultissa ruuvilukitetta (Lock-tite) ja
kiristä pultti oikeaan momenttiin. Kiinnitä panssarikaapeli
muovisiteillä niin ettei se pääse koskettamaan vetoakseliin.

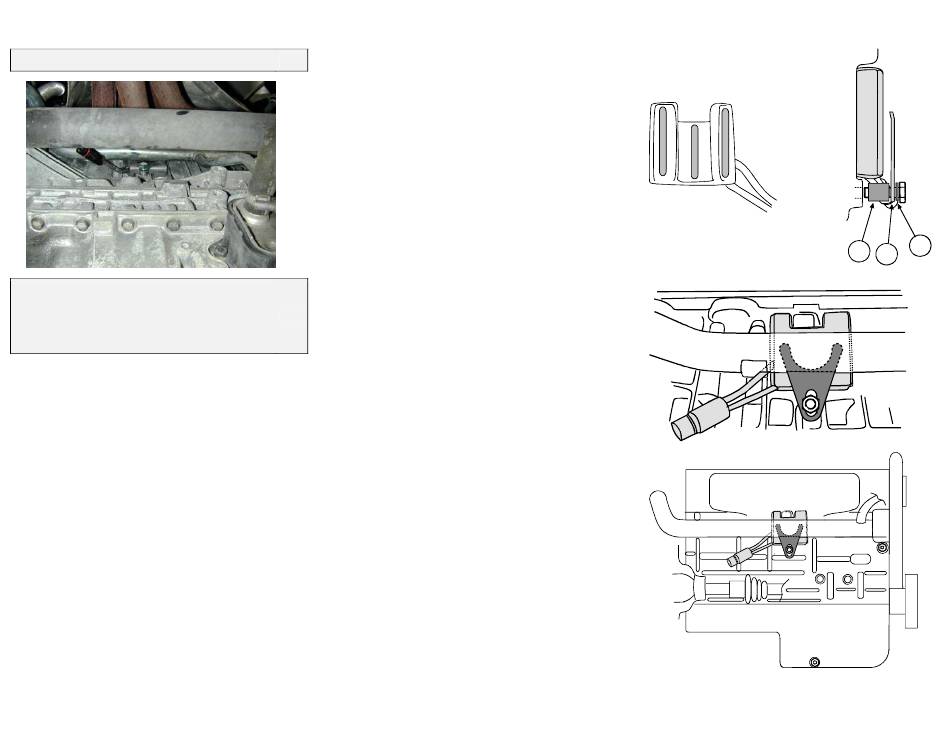

GB Dismount the plastic cover underneath the engine.
Remove the heat shield if applicable (the small shield) for the
drive shaft on the right hand side of the engine. Fit the heater
on the right hand side of the engine, behind the water pipe
4
running along the engine. Thoroughly clean the area where
the heater is to be placed. Apply the supplied DEFA Heat Sink
Compound on the heater's contact surface. Fit the supplied
bolt with the spacer (1), the bracket (2) and the locking washer
(3). Do not tighten the bolt. NOTE! Apply Lock Tite to the
bolt. Place the heater and fit the bracket in place centrally on
the heater. Push the bracket as high up as possible. Tighten
the bolt using the appropriate torque, according to the
manufacturer's specifications, and check that the heater is
fixed. Torque down to 16+/- 4NM. Strap the cable such that
it doesn't touch the drive shaft.
D
Die
ausbauen. Gegebenenfalls Wärmeschutz (den kleinen) für die
Antriebswelle auf der rechten Motorseite ausbauen. Der
Wärmer wird an der rechten Motorseite zwischen dem
Wasserrohr und dem Motorblock montiert. Die Kontaktflächen
zum Wärmer sorgfältig reinigen. Die Wärmeleitpaste auf die
Kontaktflächen des Wärmers auftragen. Die Halterung (2) mit
Hilfe des Distanzstückers (1), der Schreibe (3) und der
Schraube montieren. Die Schraube noch nicht festziehen. !!
Lock-Tite zum Sichern der Schraube verwenden. Den
högra sida, innanför
Wärmer montieren und die Halterung so justieren, das sie
mittig am Wärmer anliegt. Anschliessend die Halterung soweit
wie möglich nach oben verscieben. Die Schraube mit dem
vorgeschriebenen Drehmoment festziihen. Kontrollieren das
der Wärmer fest sitzt. Anziehungsmoment 16+/- 4 NM. Die
Leitung darf die Antriebswelle nicht berühren und muss
dem entsprechend befestigt werden.
Kunststoffabdeckung
unterhalb
des
Motors
3
1
2
CE 190609
