Konfiguration über die LiSA-Steuerung
8
Mit dem Umstellen auf den LiMAX33CP als AWG
Lesekopf an der Steuerung wird es zunächst zur
Fehlermeldung „Ausser Betrieb 177" kommen,
da sich der LiMAX33CP noch nicht im
Normalbetrieb befindet.
Im Teach-in Mode bei aktivierter Montagefahrt
und zusätzlichem Einschalten der Rückholung
wird dieser Fehler unterdrückt.

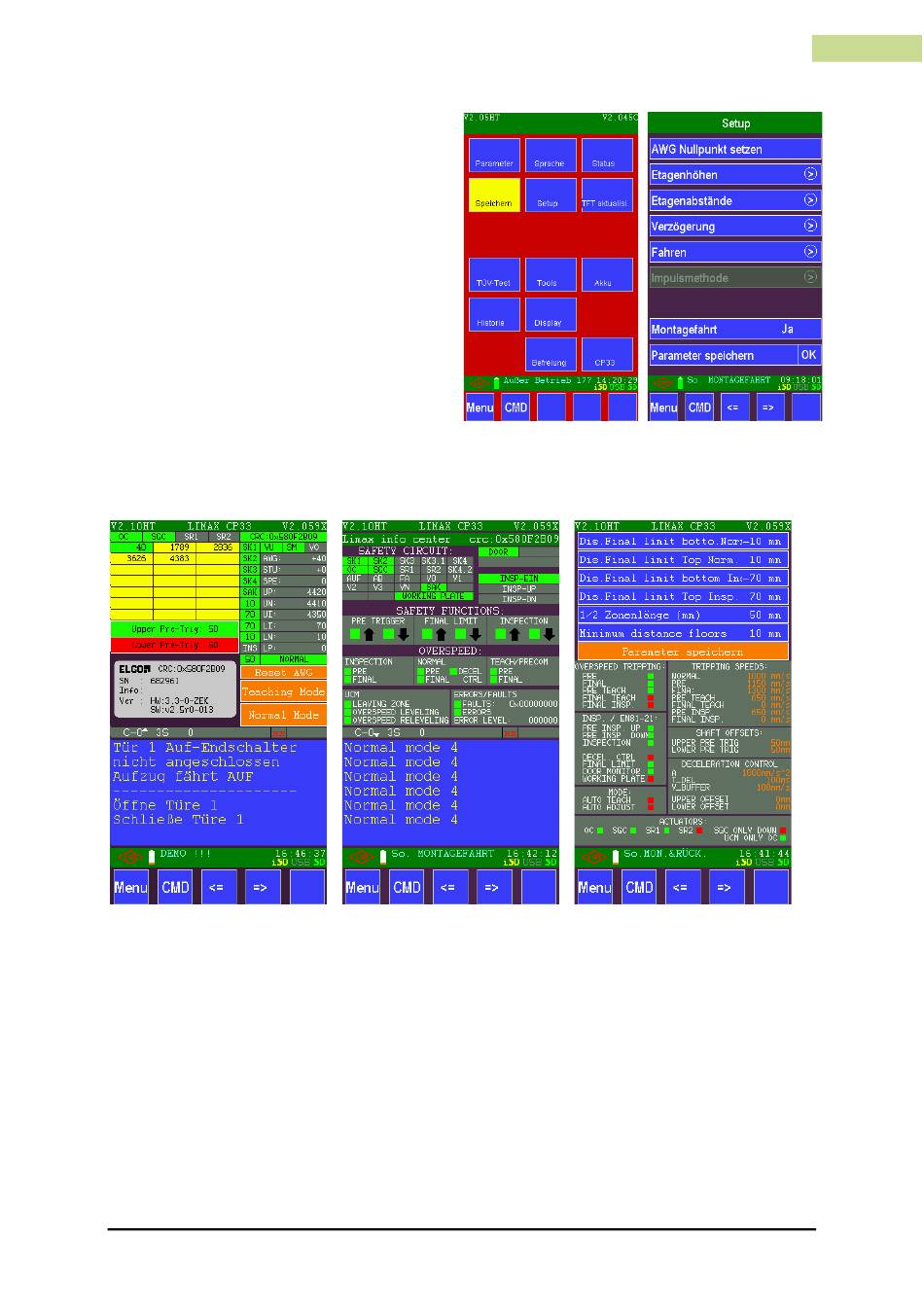

Im Hauptmenü wird mit dem Button Setup das
Menü Setup aufgerufen, hier kann nun die
Montagefahrt mit „Ja" aktiviert werden.
Im Hauptmenü ist rechts unten der neu hinzu-
gekommene Button „CP33" zu sehen. Hiermit
kann auf das Einstellmenü des LiMAX33CP
umgeschaltet werden.
Hauptmenü
Setup
In diesem Einstellmenü CP33 sind die folgenden drei Seiten verfügbar. Dabei ist die erste Seite
hauptsächlich zur Konfiguration, die zweite Seite zur Information über die Betriebszustände
vorgesehen. Auf der dritten Seite sind die Parametereinstellungen des LiMAX33CP dargestellt.
CP33/1
CP33/2
CP33/3
Zum Wechsel zwischen diesen Seiten dienen die Pfeile in der untersten Zeile.
CP33/1
Auf der CP33/1 wird in der 2. Zeile der Schaltzustand von OC, SGC und SR1/2 angezeigt (grün = Ein).
In der Gelb hinterlegten Tabelle sind die Absolutwerte der einzelnen Etagen eingetragen.
Darunter befinden sich die Felder Upper- und Lower pre-Trigger. Diese Felder dienen bei der
Schutzraumüberwachung durch den LiMAX33CP zur Anzeige, ob sich die Kabine ausserhalb des
Schutzraumes befindet (Anzeige grün). Dies ist wichtig für den Monteur, damit beim Einschalten der
Inspektion kein Fehler ausgelöst wird.
Unterhalb davon ist im Normal-Mode das digitale Typenschild des ELGO LiMAX33CP zu sehen. Hier
wird neben der Seriennummer auch die CRC-Püfsumme der Anlagenspezifischen Einstellungen,
sowie die Hard- und Softwareversion des LiMAX33CP angezeigt. Zusätzlich wird eine CRC-Prüf-
summe der Softwareversion des LiMAX33CP angezeigt.
