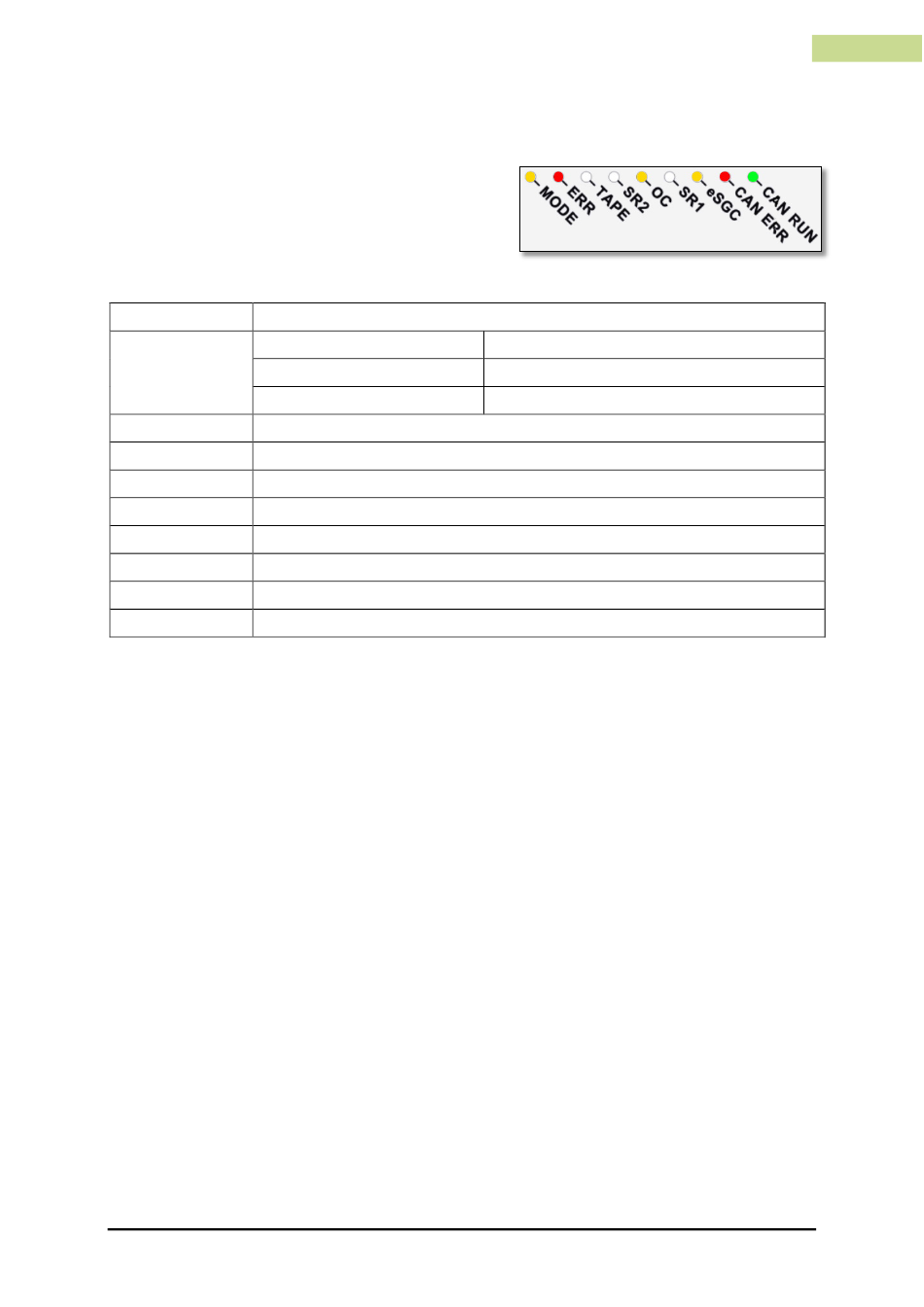

2.3 Die LED Statusanzeigen
Um die verschiedenen Betriebszustände anzeigen zu
können ist der LiMAX33CP mit einer Reihe von Status-
LED´s ausgestattet. Folgende Tabelle gibt eine Übersicht
der Statusanzeigen.
LED
Bedeutung
Normalbetrieb
MODE
Pre-comissioning Mode
Teach Mode
ERROR
Blinkt bei Notfallfehler, AN bei normalem Fehler (S. Sicherheitshandbuch ELGO)
TAPE
AN, wenn kein Magnetband erkannt wird
eSGC
AN, wenn der eSGC-Kontakt (Halbleiter) geschlossen ist
OC
AN, wenn OC-Relais geschlossen ist
SR1
AN,wenn SR1-Relais geschlossen ist
SR2
AN,wenn SR2-Relais geschlossen ist
CAN-ERR
Status CANopen (Fehler)
CAN-RUN
Status CANopen (Betrieb)
3. Grundkonfiguration des LIMAX33CP
Die Grundeinstellung der Elementaren Funktionen zur Sicherheit werden entweder werksseitig durch
die Firma ELGO oder durch die Fa. Schneider Steuerungstechnik nach den Anlagenspezifischen Daten
vorgenommen.
Die Beschreibung dazu unter Punkt 3.1 dient in erster Linie zur Veranschaulichung der Grundein-
stellungen und ist hier nur der Vollständigkeit halber aufgeführt.
Alle weiteren erforderlichen Einstellungen werden über die LiSA-Steuerung getätigt und sind im
Kapitel 4. beschrieben.
3.1 Die ELGO LiMAX Safe GUI
Zur Grundeinstellung wird die Konfigurationssoftware LiMAX Safe GUI verwendet. Diese Software
erfordert keine Installation und kann somit auf einem Windows-PC einfach gestartet werden.
Um eine Verbindung vom PC zum LiMAX33CP herzustellen wird außerdem ein Adapter von USB auf
CANopen benötigt. Nach Anschluß des LiMAX kann mit einem Klick auf den Button Connect die
Verbindung aufgebaut werden.
Die Grundeinstellungen erfolgen im Menü Settings, hier wird auch die Prüfsumme CRC erzeugt, und
die Einstellung auf den LiMAX33CP übertragen. Hierzu ist auch das Handbuch des LiMAX33CP Kapitel
13 zu beachten. Der LiMAX33CP muss sich zur Grundeinstellung im Pre-commissioning Betriebs-
zustand (s. Punkt 2.3 Mode) befinden.
Grundkonfiguration des LIMAX33CP
Grundkonfiguration des LIMAX33CP
LED blinkt 1x pro Sekunde
LED blinkt 10x pro Sekunde
LED leuchtet dauernd
