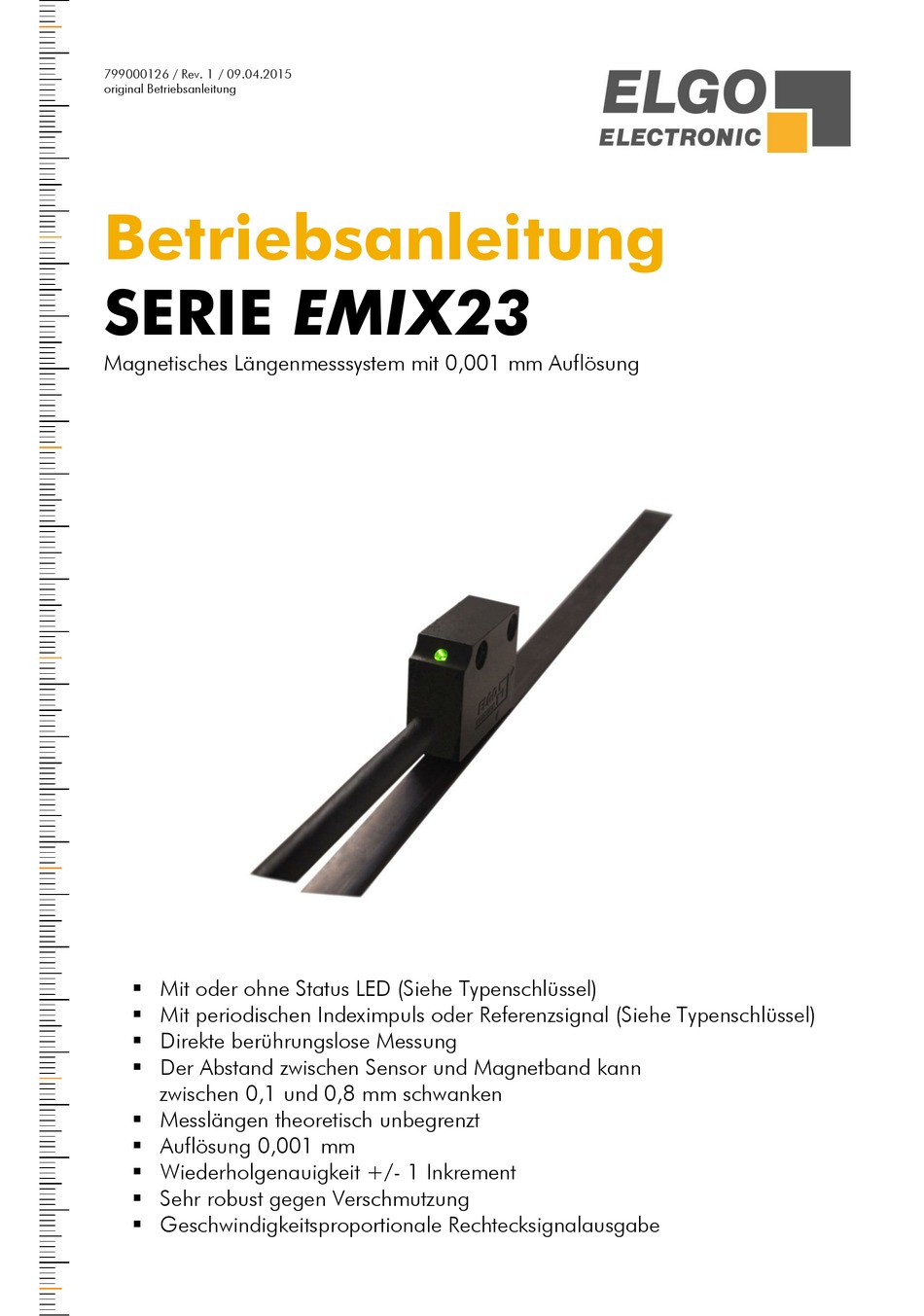

799000126 / Rev. 1 / 09.04.2015
original Betriebsanleitung
Betriebsanleitung

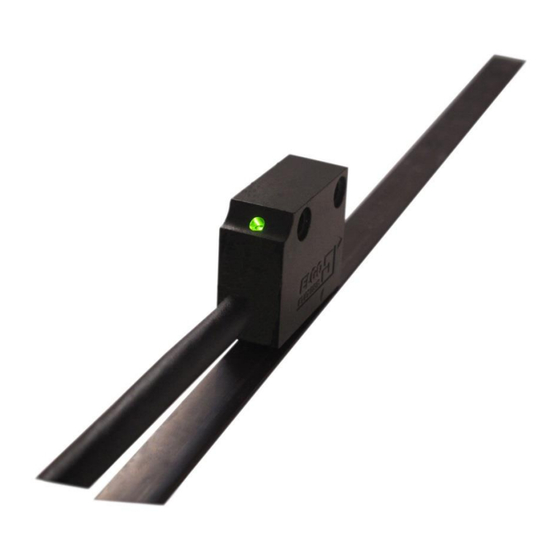

SERIE EMIX23
Magnetisches Längenmesssystem mit 0,001 mm Auflösung
Mit oder ohne Status LED (Siehe Typenschlüssel)
Mit periodischen Indeximpuls oder Referenzsignal (Siehe Typenschlüssel)
Direkte berührungslose Messung
Der Abstand zwischen Sensor und Magnetband kann
zwischen 0,1 und 0,8 mm schwanken
Messlängen theoretisch unbegrenzt
Auflösung 0,001 mm
Wiederholgenauigkeit +/- 1 Inkrement
Sehr robust gegen Verschmutzung
Geschwindigkeitsproportionale Rechtecksignalausgabe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elgo EMIX23-Serie
Inhaltszusammenfassung für Elgo EMIX23-Serie
- Seite 1 799000126 / Rev. 1 / 09.04.2015 original Betriebsanleitung Betriebsanleitung SERIE EMIX23 Magnetisches Längenmesssystem mit 0,001 mm Auflösung Mit oder ohne Status LED (Siehe Typenschlüssel) Mit periodischen Indeximpuls oder Referenzsignal (Siehe Typenschlüssel) Direkte berührungslose Messung Der Abstand zwischen Sensor und Magnetband kann zwischen 0,1 und 0,8 mm schwanken ...
- Seite 2 +49 (0) 7731 9339 – 0 +49 (0) 7731 2 13 11 info@elgo.de Dokumenten- Nr. 799000126 Dokumenten- Name EMIX23-000-BAL-D_11-15 Dokumenten- Revision Rev. 1 Ausgabedatum 09.04.2015 Copyright © 2015, ELGO Electronic GmbH & Co. KG - 2 -...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Inhaltsverzeichnis Inhaltsverzeichnis ..................... 3 Allgemeines, Sicherheit, Transport und Lagerung ..........4 Informationen zur Betriebsanleitung ............... 4 Symbolerklärung ....................4 Garantiebestimmungen ..................5 Demontage und Entsorgung ................. 5 Allgemeine Gefahrenquellen ................5 Persönliche Schutzausrüstung ................5 Bestimmungsgemäße Verwendung ................. 6 Sicherheitshinweise für den Transport, Auspacken und Verladen ......... -
Seite 4: Allgemeines, Sicherheit, Transport Und Lagerung
Inhaltsverzeichnis 2 Allgemeines, Sicherheit, Transport und Lagerung Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Beachten Sie zu Ihrer eigenen Sicherheit und der Betriebssi- cherheit alle Warnungen und Hinweise! Voraussetzung für sicheres Arbeiten ist die Einhaltung der angegebenen Sicherheitshinweise und Handlungsanweisungen. -
Seite 5: Garantiebestimmungen
Inhaltsverzeichnis Garantiebestimmungen Die Garantiebestimmungen befinden sich als separates Dokument in den Verkaufsunterlagen. Gewährleistung: Der Hersteller garantiert die Funktionsfähigkeit der angewandten Verfahrenstechnik und die ausgewiesenen Leistungsparameter. Die Ge- währleistungsfrist, von einem Jahr, beginnt mit dem Zeitpunkt des Lieferdatums. Demontage und Entsorgung Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, Gerät fachgerecht unter Beachtung der in dieser Betriebsanlei- tung enthaltenen Sicherheitshinweise demontieren und umweltgerecht entsorgen. -
Seite 6: Bestimmungsgemäße Verwendung
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Das ELGO- Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert: Das EMIX23 - ELGO- Längenmesssystem dient ausschließlich zur Erfassung von Wegstrecken. WARNUNG! Gefahr durch nicht bestimmungsgemäße Verwendung! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Benutzung des Gerätes kann zu gefährlichen Situationen führen. -
Seite 7: Produkteigenschaften
Produkteigenschaften 3 Produkteigenschaften Die Serie EMIX23 ist ein magnetisches Längenmesssystem. In einem Gehäuse sind Sensorik und Auswerte- Elektronik untergebracht. Das Magnetband wird auf eine ebene Grundfläche mit dem mitgelieferten Klebeband aufgeklebt. Das EMIX23 kann bis zu einem Abstand von max. 0,8 mm montiert werden. Das Messsystem bietet entscheidende Vorteile: direkte berührungslose Messung ... -
Seite 8: Technische Daten
Das Typenschild dient zur genauen Identifikation der Einheit. Es befindet sich auf dem Gehäuse des Sensors und gibt Aufschluss über die genaue Typenbezeichnung (=Bestellbezeichnung, siehe Typenschlüssel. Weiter enthält das Typenschild eine eindeutige, rückverfolgbare Gerätenummer. Bei Kontakten mit der Firma ELGO sind stets diese Angaben zu verwenden und anzugeben. Abmessungen Sensor 17,00 4,00 Ø3,40... -
Seite 9: Technische Daten Sensor
Technische Daten Abmessungen End-/ Verbindungsprofil AFBK80 10,00 Schraube M2 x 4 30,00 40,00 Technische Daten Sensor EMIX23 (Standardausführung) Mechanische Daten Messprinzip: inkremental Wiederholgenauigkeit: +/- 0,001mm +/- (20 + 20 x L[m]) Systemgenauigkeit in µm bei 20°C: L = Messlänge in Meter Sensorabstand zum Magnetband: Max. -
Seite 10: Technische Daten Magnetband
Bis maximal 32m Gewicht Magnetband: ca. 62 g/m (inklusive Klebeband + Abdeckfolie) Bandaufdruck: ELGO Standard, Druckfarbe schwarz, Zeichenhöhe >= 5 mm Fremdmagnetfelder dürfen an der Magnetbandoberfläche 64 mT Fremdmagneteinfluss: (640 Oe; 52 kA/m) nicht überschreiten, da dies die Magnetbandkodie- rung beschädigen oder zerstören kann. -
Seite 11: Installation Und Erstinbetriebnahme
Bei Schäden, die durch Nichtbeachten dieser Betriebsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernimmt ELGO keine Haftung! Wir übernehmen ebenfalls keine Haftung für Personen-, Sach- oder Vermögensschäden! Der Betreiber ist dazu verpflichtet, geeignete sicherheitsrelevante Maßnahmen zu ergreifen und durchzuführen. -
Seite 12: Beschreibung Montage / Installation Des Magnetbandes
Abbildung Magnetbandaufbau Dicke: A + B + C = ca. 1,8 mm, Lieferbare Längen siehe Technische Daten Das Standard ELGO-Magnetband besteht aus drei Komponenten: Das magnetisierte, hochflexible Kunststoffband, unterseitig verbunden mit..dem Rückschlussband, einem magnetisch leitenden, flexiblen Stahlband. Dieses Stahlband schützt das Kunststoffband vor mechanischen Schäden und stellt gleichzeitig einen magnetischen Kurzschluss dar. -
Seite 13: Handhabung
Installation und Erstinbetriebnahme 5.2.3 Handhabung Um Spannungen im Magnetband zu vermeiden, darf es nicht gesteckt, nicht verdreht oder mit dem magnetisier- ten Kunststoffband nach innen gelagert oder gehandhabt werden (min. Krümmungsradius 150 mm). magnetisiertes Kunststoffband Stahlband Abbildung 3 Lagerung und Transport 5.2.4 Verarbeitungshinweis für das Kleben Die mitgelieferten Klebebänder kleben gut auf sauberen, trockenen und glatten Oberflächen. -
Seite 14: Magnetband Mit Führungsprofil Fbk80
Installation und Erstinbetriebnahme Klebeband aufgebracht wird. Auf das sichtbare dunkelbraune magnetisierte Kunststoffband wird das Abdeck- band aufgeklebt. 5.2.6 Magnetbandvarianten Standard (1 Spur) Draufsicht Vorderansicht Magnetband: MB20-20-10-1-R Abdeckband Magnetband N S N S N S N S N S N S N S N S N S N S N S N S N Rückschlussband Option REF (Referenzimpuls, 2 Spuren) Magnetband: MB20-20-10-2-R-C-REFXXXX... -
Seite 15: Beschreibung Montage / Installation Des Sensors
Installation und Erstinbetriebnahme Beschreibung Montage / Installation des Sensors Bei der Montage des Sensorkopfes sind zwei M3 Schrauben zu verwenden. Die angegebenen Toleranzen müs- sen eingehalten werden. 5.3.1 Toleranzen EMIX23 Tabelle 1 Toleranzen Toleranzen Leseabstand Sensor / Band max. 0,8mm Max. -
Seite 16: Montage Des Sensors Und Magnetband
Installation und Erstinbetriebnahme 5.3.2 Montage des Sensors und Magnetband Die Lage des Referenzimpulses wird mittels beiliegender Polsucherfolie ermittelt. Da der Sensor breiter ist als das Magnetband, ist darauf zu achten dass die Montage zentrisch zur Magnet- bandmitte ausgerichtet wird. Der Referenzimpuls wird bei der Bestellung immer von rechts angegeben. 148,00 Error LED N S N... -
Seite 17: Anschlüsse Und Schnittstellen
Kanal B Schwarz Kanal Z Violett A‘ Kanal A negiert Orange B‘ Kanal B negiert Schirm Tabelle 3: Anschlussbelegung Option D1 (ELGO-Standard Belegung) Anschluss Typ Zeichnung Funktion Beschreibung 9-pol. D-SUB-Stecker 10-30V / 5V DC Kanal A Kanal B A‘ Kanal A negiert B‘... -
Seite 18: Betriebsstörungen, Wartung, Reinigung
Betriebsstörungen, Wartung, Reinigung 7 Betriebsstörungen, Wartung, Reinigung Im folgenden Kapitel sind mögliche Ursachen für Störungen und die Maßnahmen zu deren Beseitigung beschrieben. Bei vermehrt auftreten- den Störungen bitte die Entstörmaßnahmen unter Abschnitt 7.1 beachten. Bei Störungen, die durch die nachfolgenden Hinweise und die Entstörmaßnahmen nicht zu beheben sind, bitte den Hersteller kontaktieren (siehe zweite Seite). -
Seite 19: Wartung
Betriebsstörungen, Wartung, Reinigung Wartung Das Gerät arbeitet wartungsfrei. WARNUNG! Gefahr durch unsachgemäße Wartung! Unsachgemäße Wartung kann zu schweren Personen- oder Sachschäden führen. Deshalb: Wartungsarbeiten dürfen nur durch qualifiziertes und vom Betreiber autorisiertes und unterwiesenes Personal ausge- führt werden. Reinigung WARNUNG! Das Gerät darf nur mit einem feuchten Tuch gereinigt werden, keine aggressiven Reinigungsmittel verwenden! - 19 -... -
Seite 20: Typenschlüssel
01 = 10-30 VDC / 5V TTL 11 = 5 VDC / 5V TTL Optionen: D1 = Anschluss über 9 Pol. D-SUB Stecker, ELGO – Standardbelegung D3 = Anschluss über Rundstecker passend zu SKA1 – Signalkabel L = Vertikale Lage des Sensors * R = Mit frei wählbaren, einmaligen Referenzimpuls... -
Seite 21: Typenschlüssel Magnetband
Betriebsstörungen, Wartung, Reinigung 8.1.2 Zubehör Tabelle 5 Zubehör Bestellbezeichnung Beschreibung Artikelnummer FW20.70 Führungswagen für EMIX23 FS-1000 Führungsschiene ohne Magnetband AP-1.0 Abdeckprofil Endkappen Endkappen für Magnetband, im Set oder einzeln FBK80 Führungsprofil für Magnetband BK80 AFBK80 Verbindungsprofil für die Verbindung von FBK80 POSU Polsucherfolie 15 x 15mm Typenschlüssel Magnetband... -
Seite 22: Typenschlüssel Führungsprofil
Betriebsstörungen, Wartung, Reinigung 8.2.1 Bestellbeispiele Magnetband MB20-20-10-1-R (Standard) Magnetband 2mm Polgrundteilung, 10mm Breite, Einspursystem: Magnetband auf Rückschlussmaterial MB20-20-10-2-R-D-BK80-REF0154 Magnetband 2mm Polgrundteilung, 10mm Breite, Zweispursystem, Standard: Magnetband auf Rückschlussma- terial, ohne Klebeband und Abdeckband, 8 mm Kunststoffband auf 10 mm Trägerband, Einmaligen Referen- zimpuls 154mm von rechts (Kabelabgang rechts). -
Seite 23: Index
Index 9 Index Abmessungen Sensor ......... 8 Reinigung ............19 Berührungsschutz ..........11 Schutzausrüstung ..........5 Bestellbezeichnung ..........8 Sensor Technische Daten ........9 Betriebssicherheit ..........4 Sicherheit............4, 5 Betriebsstörungen ..........18 Sicherheitsbestimmungen ........4 Demontage ............5 Sicherheitshinweise ..........4 Einsatzumgebung .......... - Seite 24 Dokumenten- Nr.: 799000126 / Rev. 1 Dokumenten- Name: EMIX23-000-BAL-D_11-15 Änderungen vorbehalten - © 2015 ELGO Electronic GmbH & Co. KG - 24 -...
