Konfiguration über die LiSA-Steuerung

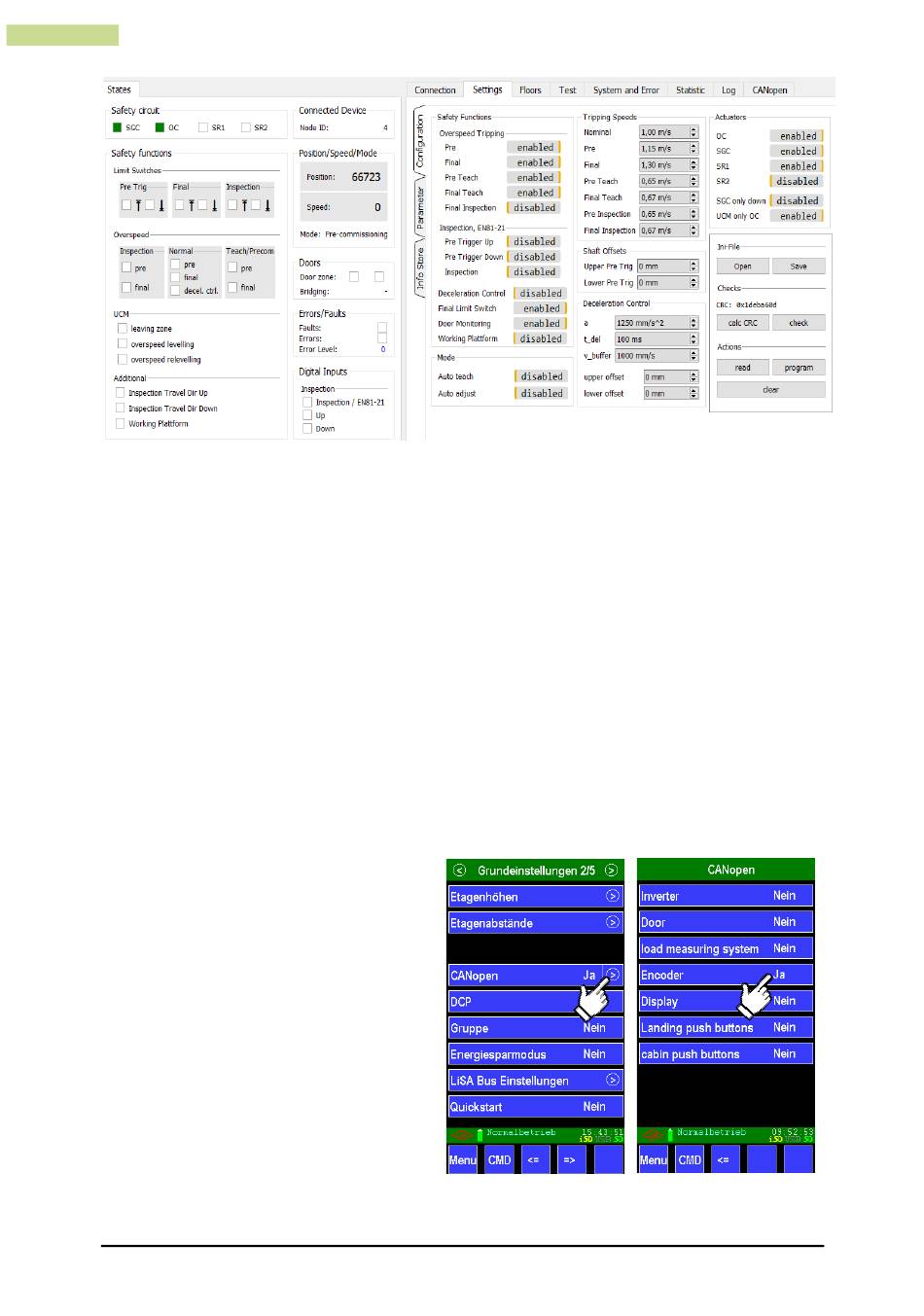

Grundeinstellungen im Menü „Settings"
Hinweis:
Die hier festgelegten Einstellungen müssen auf einem Infoblatt festgehalten werden. Dieses
Blatt gehört zur jeweiligen Anlage, um einen späteren Austausch zu ermöglichen. Ausserdem muss
die hier erzeugte Prüfsumme der Einstellungen (CRC) unbedingt auf dem Typenschild des LiMAX
33CP eingetragen sein.
4. Konfiguration über die LiSA-Steuerung
Nach erfolgtem Einbau eines mit den Sicherheitsrelevanten Konfigurationen voreingestelltem
LiMAX33CP können die weiteren Einstellungen und Anpassungen über das Handterminal der
LiSA20/21 erfolgen. Die Vorgehensweise und die erforderlichen Einstellungen an der LiSA sind im
folgenden Abschnitt beschrieben.
4.1 Spezifische Einstellungen an der LiSA zum LiMAX33CP
Die Einstellungen zum LiMAX33CP erfolgen durch Eingabe am Handterminal der LiSA20/21, dazu
muss der Softwarestand des Handterminals mindestens V2.10 sein. Die Software-Version wird im
Hauptmenü in der linken oberen Ecke des Handterminals angezeigt, rechts die der Steuerung
Um auf den LiMAX33CP zugreifen zu können
muss an der LiSA die CANopen-Verbindung
aktiviert werden, dazu wird auf Seite 91 nach
Eingabe
von CMD -> 7091-> OK „CANopen" auf „Ja"
gesetzt. Weiter muss im CANopen-Menü auf
Seite 238 (CMD -> 7238 -> OK) der Parameter
„Encoder" auf „Ja" gesetzt werden.
Dies bewirkt, dass automatisch AWG-
Kopierung mit LiMAX33CP als Lesekopf
eingestellt wird. Abspeichern über den Button
Speichern im Hauptmenü. Danach einen
Reset mit CMD -> 6060 -> OK durchführen. Im
Hauptmenü am Handterminal ist nun ein
zusätzlicher Button CP33 sichtbar.
[Direktaufruf: CMD -> 7091 od. 7238]
[7]
