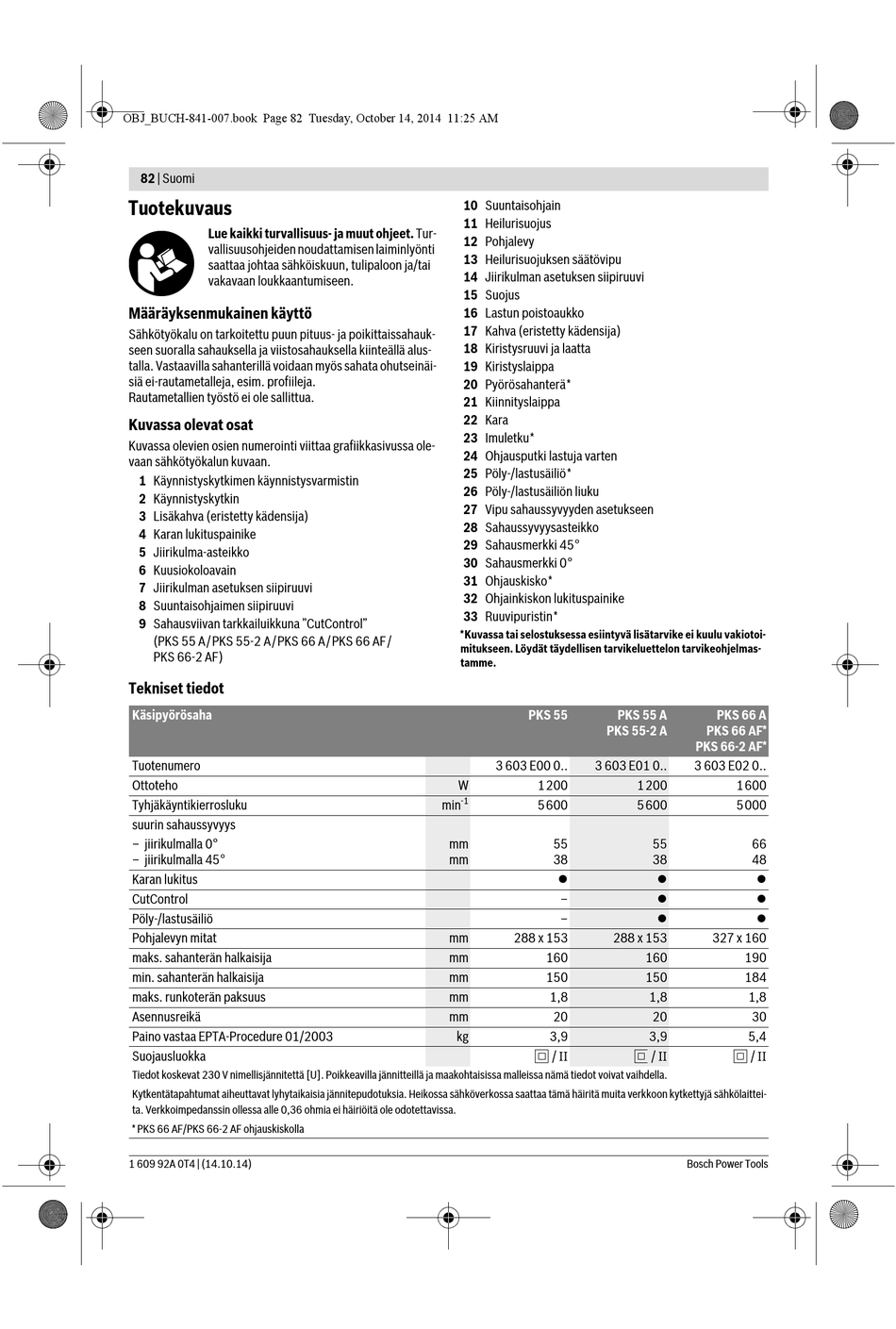

OBJ_BUCH-841-007.book Page 82 Tuesday, October 14, 2014 11:25 AM
82 | Suomi
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Tur-
vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu puun pituus- ja poikittaissahauk-
seen suoralla sahauksella ja viistosahauksella kiinteällä alus-
talla. Vastaavilla sahanterillä voidaan myös sahata ohutseinäi-
siä ei-rautametalleja, esim. profiileja.
Rautametallien työstö ei ole sallittua.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-
vaan sähkötyökalun kuvaan.
1 Käynnistyskytkimen käynnistysvarmistin
2 Käynnistyskytkin
3 Lisäkahva (eristetty kädensija)
4 Karan lukituspainike
5 Jiirikulma-asteikko
6 Kuusiokoloavain
7 Jiirikulman asetuksen siipiruuvi
8 Suuntaisohjaimen siipiruuvi
9 Sahausviivan tarkkailuikkuna "CutControl"
(PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/
PKS 66-2 AF)

Tekniset tiedot

Käsipyörösaha
Tuotenumero
Ottoteho
Tyhjäkäyntikierrosluku
suurin sahaussyvyys
– jiirikulmalla 0°
– jiirikulmalla 45°
Karan lukitus
CutControl
Pöly-/lastusäiliö
Pohjalevyn mitat
maks. sahanterän halkaisija
min. sahanterän halkaisija
maks. runkoterän paksuus
Asennusreikä
Paino vastaa EPTA-Procedure 01/2003
Suojausluokka
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaittei-
ta. Verkkoimpedanssin ollessa alle 0,36 ohmia ei häiriöitä ole odotettavissa.
* PKS 66 AF/PKS 66-2 AF ohjauskiskolla
1 609 92A 0T4 | (14.10.14)
10 Suuntaisohjain
11 Heilurisuojus
12 Pohjalevy
13 Heilurisuojuksen säätövipu
14 Jiirikulman asetuksen siipiruuvi
15 Suojus
16 Lastun poistoaukko
17 Kahva (eristetty kädensija)
18 Kiristysruuvi ja laatta
19 Kiristyslaippa
20 Pyörösahanterä*
21 Kiinnityslaippa
22 Kara
23 Imuletku*
24 Ohjausputki lastuja varten
25 Pöly-/lastusäiliö*
26 Pöly-/lastusäiliön liuku
27 Vipu sahaussyvyyden asetukseen
28 Sahaussyvyysasteikko
29 Sahausmerkki 45°
30 Sahausmerkki 0°
31 Ohjauskisko*
32 Ohjainkiskon lukituspainike
33 Ruuvipuristin*
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.
PKS 55
PKS 55-2 A
3 603 E00 0..
3 603 E01 0..
W
1200
-1
min
5600
mm
55
mm
38
mm
288 x 153
mm
160
mm
150
mm
1,8
mm
20
kg
3,9
/ II
PKS 55 A
PKS 66 A
PKS 66 AF*
PKS 66-2 AF*
3 603 E02 0..
1200
1600
5600
5000
55
66
38
48
288 x 153
327 x 160
160
190
150
184
1,8
1,8
20
30
3,9
5,4
/ II
/ II
Bosch Power Tools
