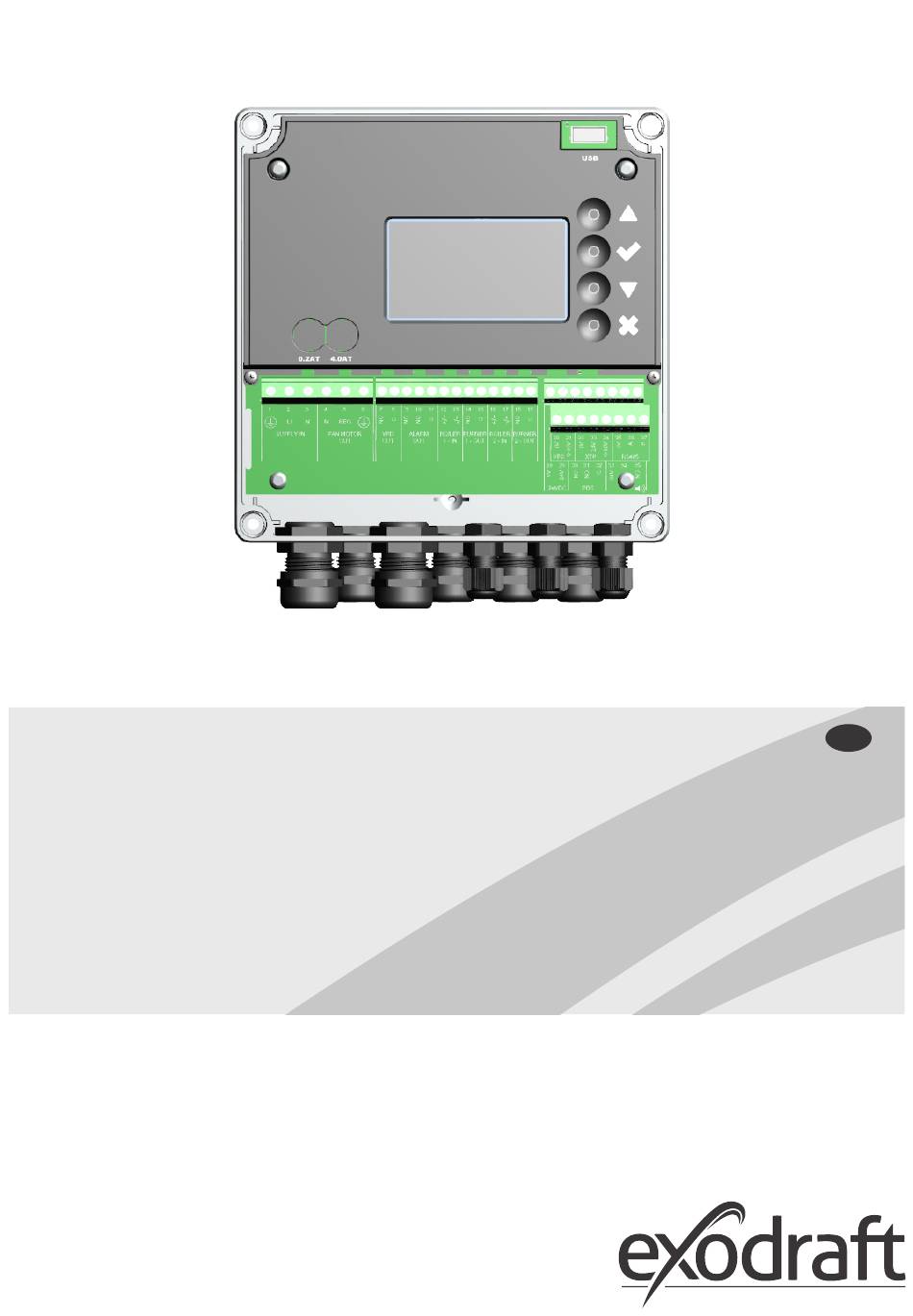

- Seite 1 EBC10v2 EBC10v2 Montage, Installation und Betriebsanweisungen Lesen Sie diese Anleitung und bewahren sie sie auf!
-
Seite 2: Inhaltsverzeichnis
Druckregelung von exodraft Schornsteinventilatoren ........ -
Seite 3: Entsorgung
3120075 EBC10v2 DE 20211208 Symbole: Die folgenden Symbole werden in diesem Handbuch verwendet, um Aufmerksamkeit auf potentielle Gefahren oder auf wichtige Informationen des Produkts zu haben. Verbotszeichen: Bei Nichtbeachtung der mit einem Verbotszeichen gekennzeichneten Anweisung, ist mit schweren Verletzungen oder dem Tod zu rechnen. -
Seite 4: Spezifikation
3120075 EBC10v2 DE 20211208 • Technische Spezifikationen 1 Spezifikation Abmessungen und Kapazität exodraft EBC10v2 Steuerung Energieversorgung 1x 230 V / 50 Hz Max. Motorbelastung kW/Ps 0.35/0.5 (Ausgangsleistung) Betriebstemperatur °C -20 bis 50 Auswahl der Opera- 0-150 EBC10v2 tionen Toleranz +/-5% +24V Versorgung 100 max. -
Seite 5: Produktinformation
EBC10v2 kann durch das Ändern des Setups auch: • Regulieren der Frischluftzufuhr zum Kesselraum (siehe Abschnitt 4). Handbuchstruktur: EBC10v2 kann entweder zur Steuerung von Schornsteinventilatoren oder zur Steuerung von Zuluftventilatoren eingesetzt werden. Der Leitfaden ist in sechs Abschnitte unterteilt: •... -
Seite 6: Zubehör
Trennschalter für Wartungsarbeiten Messsonde 90° 3200814 Misst den Druck im Schornstein (Pos. C) Einbau Kabellänge Max. Kabellänge zwischen EBC10v2 und XTP: 100 m. Max. Kabellänge zwischen EBC10v2 und Schornsteinventilator / Ventilator: 100 m. Max. Kabellänge zwischen XTP und Messsonde 2 m. -
Seite 7: Schaltplan
• Wenn die Messsonde nach außen platziert wird, muss sie in eine • Weise installiert werden, die die Bildung von Kondenswasser oder • Eis verhindert. EBC10v2EU01 kommt mit einer geraden Messsonde. • EBC10v2 muss immer dort installiert werden, wo es vor Wind und Wetter geschützt ist (Regen, Schnee usw.) Zuluftventilator •... -
Seite 8: Opbygning Af Brugerfladen
3120075 EBC10v2 DE 20211208 8 • Produktinformation Achten Sie darauf, den Druckumformer (XTP) korrekt zu positionieren. Hinweis Blasen Sie nicht in die Anschlüsse des XTP !! Bei Außeninstallation ist der Drucktransmitter so anzubringen, dass er nicht dem Wetter ausgesetzt ist. -
Seite 9: Klemmenbrett
3120075 EBC10v2 DE 20211208 Produktinformation • 9 2.3.2 Klemmenbrett Im Folgenden werden die Anschlussmöglichkeiten für das Klemmenbrett erläutert Bezeichnung Verwendung Versorgung - PE Inaktiv Versorgung - L1 Inaktiv Inaktiv Versorgung – N Schornsteinventilator – N Inaktiv Schornsteinventilator - L1 (Reg-... -
Seite 10: Mekanisk Installation
3120075 EBC10v2 DE 20211208 10 • Produktinformation Mekanisk installation Die Steuerung und der Druckaufnehmer müssen innen installiert werden, vorzugsweise im Kesselraum. Die Steuerung muss nicht in einem Schrank installiert werden. EBC10v2 Control EBC10v2 100 m Installieren Sie den Druckaufnehmer nicht in einem luftdichten Gehäuse. Es nutzt den Kesselraumdruck / atmosphärischen Druck als Referenzdruck. -
Seite 11: Display
3120075 EBC10v2 DE 20211208 Produktinformation • 11 Display Das folgende Diagramm zeigt das Layout der Anzeige auf dem EBC10v2. Alle möglichen Anzeigewerte sind angegeben: INTAKE : 36 Pa : 15 % SETPOINT : 55 Pa Der Zweck der Anzeige ist anzugeben •... -
Seite 12: Einstellung Der Sprache
3120075 EBC10v2 DE 20211208 12 • Produktinformation 2.5.2 Einstellung der Sprache Es ist möglich die Sprache des Displays zu ändern. Die voreingestellte Sprache ist Englisch. Um die Sprache zu ändern gehen Sie wie folgt vor: Schritt Aktion Display HAUPTMENU • Gehe zu Hauptmenu 1 REGULIERUNG •... -
Seite 13: Gesperrter Hauptbildschrim
3120075 EBC10v2 DE 20211208 Produktinformation • 13 2.5.3 Gesperrter Hauptbildschrim Der Zugriff auf das Servicemenü ist ständig möglich. Der Hauptbildschirm kann dazu gesperrt werden. Um den Code ein- oder auszuschalten gehen Sie wie folgt vor: Schritt Aktion Display HAUPTMENU • Gehe zum Hauptmenü... -
Seite 14: Einführung Id Die Benutzeroberfläche
3120075 EBC10v2 DE 20211208 14 • Produktinformation Einführung id die Benutzeroberfläche Menüstruktur Das Servicemenü darf nur von qualifiziertem Personal benutzt werden. Das Servicemenü besteht aus vier Hauptmenüs, die jeweils in Untermenüs unterteilt sind. HAUPTMENÜ 1 REGULERING • 1. Regulierung 2 ALARM 3 SERVICE •... -
Seite 15: Einrichtung
Folgen Sie bitte dem unten beschriebenen Verfahren, um den Druck im Schornstein einzustellen, : Schritt Aktion Display • Starten Sie das System SCHORNSTEINZUG : 149 Pa • EBC10v2 zeigt den tatsächlichen Unterdruck an (in : 48 % diesem Beispiel 55 Pa) SOLLWERT : 55 Pa HAUPTMENU •... -
Seite 16: Vor- Und Nachlaufzeit
Gehen Sie wie folgt vor, um die Vor- / Nachlaufzeit einzurichten: Schritt Aktion Display • Starten Sie das System SCHORNSTEINZUG : 149 Pa • EBC10v2 zeigt den tatsächlichen Unterdruck an (in diesem : 48 % Beispiel 55 Pa) SOLLWERT : 55 Pa HAUPTMENU •... -
Seite 17: Temperaturfühler
Um den Schornsteinzug im Schnellverfahren zu ändern folgen Sie der Anleitung unten: Schritt Aktion Display • Starten Sie die Steuerung SCHORNSTEINZUG : 149 Pa • EBC10v2 zeigt den tatsächlichen Unterdruck an (Bsp.: 55 : 48 % SOLLWERT : 55 Pa REGULIERUNG • Drücke SOLLWERT EINGEBEN •... -
Seite 18: Einstellungen Und Fehlersuche
Zeigt an, dass der Alarm nicht beachtet wurde A6 Draft Input Fehlendes Signal von PDS-Funktion. Zeigt eine fehlerhafte Funktion an. A7 RS485 error Keine Kommunikation zwischen EBC10v2 und Modus Netzwerk Überblick über das Service-Menü Das Service-Menü ist in 4 Stufen mit zugehörigen Menüs strukturiert. Menü Untermenü... - Seite 19 3120075 EBC10v2 DE 20211208 Produktinformation • 19 Menü Untermenü Funktion Display Beschreibung Klassifizierung Standard Temperaturfühler TEMP. FÜHLER Temperaturfühler Ein TEMP. FÜHLER EIN Aktiviert den Temperatursensor, die aktuelle Ein/Aus Temperatur wird angezeigt Autostart Ein AUTOSTART EIN Aktiviert das Starten des Rauchsaugers über Ein/Aus den Temperaturfühler...
-
Seite 20: Leuchtdioden Und Klemmenbrett
3120075 EBC10v2 DE 20211208 20 • Produktinformation 3.2.1 Leuchtdioden und Klemmenbrett In der folgenden Tabelle sind die Klemmenreihen und die Leuchtdiodenanzeigen aufgelistet. Bezeichnung Max. Belastung Bedeutung, wenn die Diode geschalten ist: 1, 2 und 3 EINGANGSVERSORGUNG 230-240 V AC +/- 10 % grün: EBC20 ist an die Stromversorgung... -
Seite 21: Eigenschaften 1
3120075 EBC10v2 DE 20211208 Produktinformation • 21 3.2.2 Umschalten zwischen den Grundfunktionen der Druckregelung und der Zuluft Standardeinstellungen EBC10v2 setzt auf eine ständige Druckregelung von Schornsteinventilatoren (Grundfunktion 1 Auslass / Einlass) Änderung der Grundfunktion Schritt Aktion Display SCHORNSTEINZUG : 149 Pa •... -
Seite 22: Druckregelung Von Exodraft Schornsteinventilatoren
• Wenn der EBC10v2 einen ausreichenden Schornsteinzug registriert, wird der Brenner freigegeben. • Der EBC10v2 hält den eingestellten Druck durch Regelung der Spannung. Der Druck wird im Display angezeigt. • Bei unzureichender Entlüftung wird der Brenner nach 15 Sekunden abgeschaltet. Eine unzureichende Entlüftung beträgt weniger als 64% des eingestellten Wertes, was weniger als 80% des Durchflusses... -
Seite 23: Ein Kessel
1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie ein Spannungssignal (18-230 V AC / DC) an EBC10v2 angeschlossen wird, um den Rauchsauger zu starten/zu stoppen: • Verbinden Sie die Versorgung mit den Klemmen 1-3. -
Seite 24: Kontinuierlicher Betrieb
1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie ein Spannungssignal (24 V DC) an EBC10v2 angeschlossen wird, um den Rauchsauger zu starten / zu stoppen. • Verbinden Sie die Versorgung mit den Klemmen 1-3. -
Seite 25: Ein Kessel Mit Potentialfreiem Kontakt
1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie man einen potentialfreien Kontakt mit dem EBC10v2 verbindet, um den Lüfter zu starten / zu stoppen: • Verbinden Sie die Versorgungsspannung mit den Klemmen 1-3. •... -
Seite 26: Ein Kessel Und Zusätzliche Überwachung Mit Pds
1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie man eine PDS mit EBC10v2 verbindet. Die PDS liefert zusätzliche Überwachung. • PDS anschließen: • Entfernen Sie die werkseitig installierte Verdrahtung zwischen den Klemmen 30 und 32. -
Seite 27: Ein Kessel Mit Einem Potentialfreiem Kontakt Und Temperaturfühlereingang
1 - OUT 2 - IN 2 - OUT RS485 Das Beipiel zeigt wie der potetialfreie Kontakt an die EBC10v2 angeschlossen werden muss um der Rauchsauger zu starten und zu stoppen: • Klemmen Sie die Spannungsversorgung an Klemmen 1-3. •... -
Seite 28: Druckregelung Des Zuluftventilators
Die EBC10v2 überwacht den Druck im Kesselraum und trennt den Brenner im Fehlerfall (die Alarmdiode am EBC10v2 wird eingeschaltet). • Wenn sich der Druck im Kesselraum ändert, ändert die EBC10v2 die Lüfterdrehzahl, um den Sollwert für den Kesselraum zu erfüllen. •... -
Seite 29: Eu-Konformitätserklärung
3120075 EBC10v2 DE 20211208 Druckgesteuerte Regelung • 29 EU-Konformitätserklärung Declaration of Conformity DK: EU-Overensstemmelseserklæring NL: EU-Conformiteits verklaring GB: Declaration of Conformity SE: EU-Överensstämmelsedeklaration DE: EU-Konformitätserklärung EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea... - Seite 30 DK: exodraft a/s NO: exodraft a/s DE: exodraft GmbH Industrivej 10 Storgaten 88 Soonwaldstraße 6 DK-5550 Langeskov NO-3060 Svelvik DE-55569 Monzingen Tel: +45 7010 2234 Tel: +47 3329 7062 Tel: +49 (0)6751 855 599-0 Fax: +45 7010 2235 info@exodraft.no Fax: +49 (0)6751 855 599-9 info@exodraft.dk...
