E
in Kessel mit potentialfreiem Kontakt
1
2
FAN MOTOR
SUPPLY IN
OUT
L1
N
N
REG

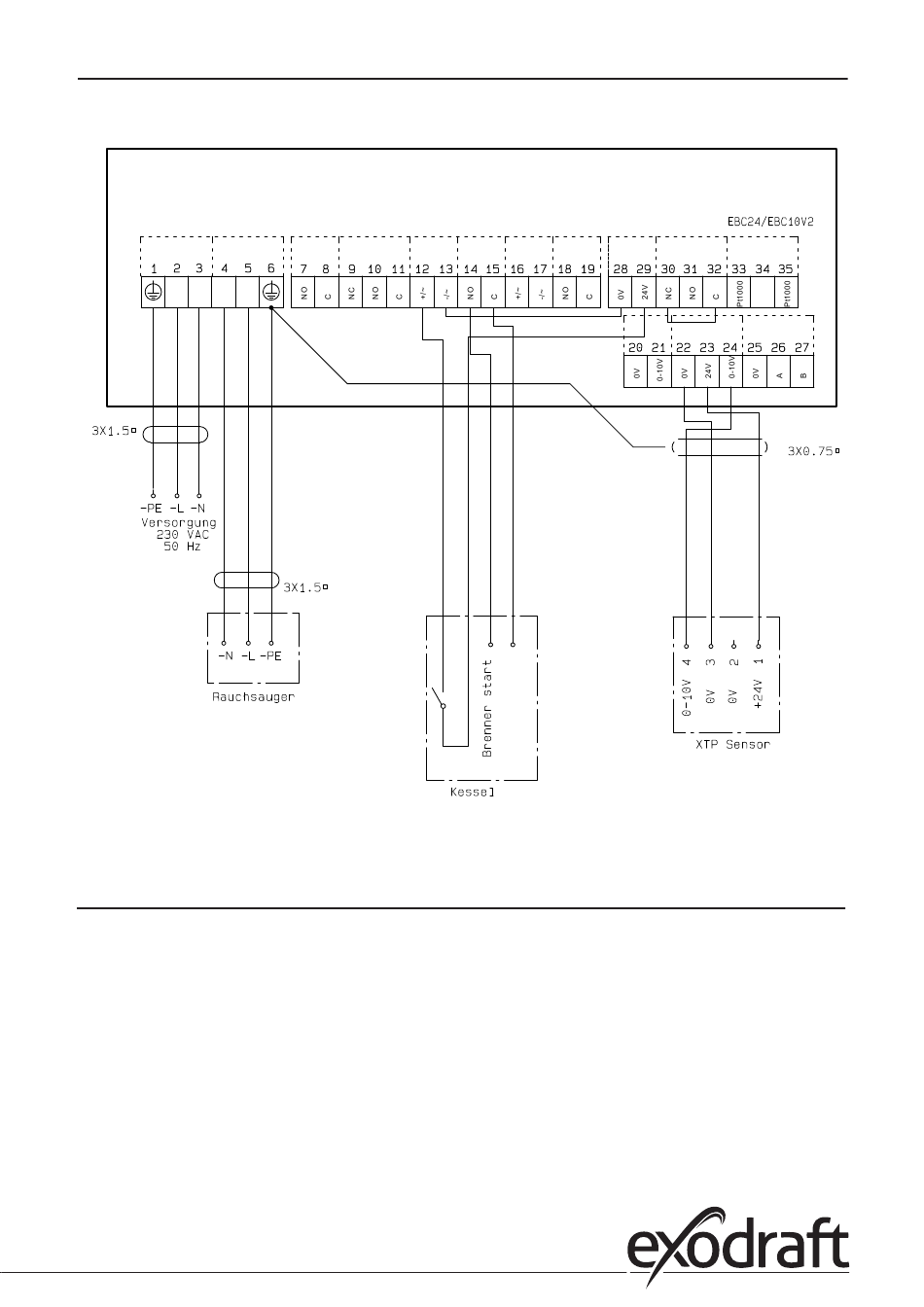

Dieses Beispiel zeigt, wie man einen potentialfreien Kontakt mit dem EBC10v2 verbindet,
um den Lüfter zu starten / zu stoppen:
Verbinden Sie die Versorgungsspannung mit den Klemmen 1-3.
Anschluss an den Kessel:
Verbinden Sie den potentialfreien Kontakt mit den Klemmen 12 & 29.
Brücken Sie die Klemmen 13 & 28.
Verbinden Sie das Brennerstartsignal mit den Klemmen 14 und 15.
Verbinden Sie den Schornsteinventilator mit den Klemmen 4-6.
Verbinden Sie den Druckumformer (XTP) mit den Klemmen 22-24 mit einem abgeschirmten Kabel und
verbinden Sie das Display mit Klemme 6.
3
4
VFD Out
ALARM OUT
BOILER
BURNER
1 - IN
1 - OUT
Druckgesteuerte Regelung • 25
5
BOILER
BURNER
24 VDC
PDS
2 - IN
2 - OUT
VFD
6
7
Pt1000
XTP
RS485
