3120075 EBC10v2 DE 20211208
2.3.2

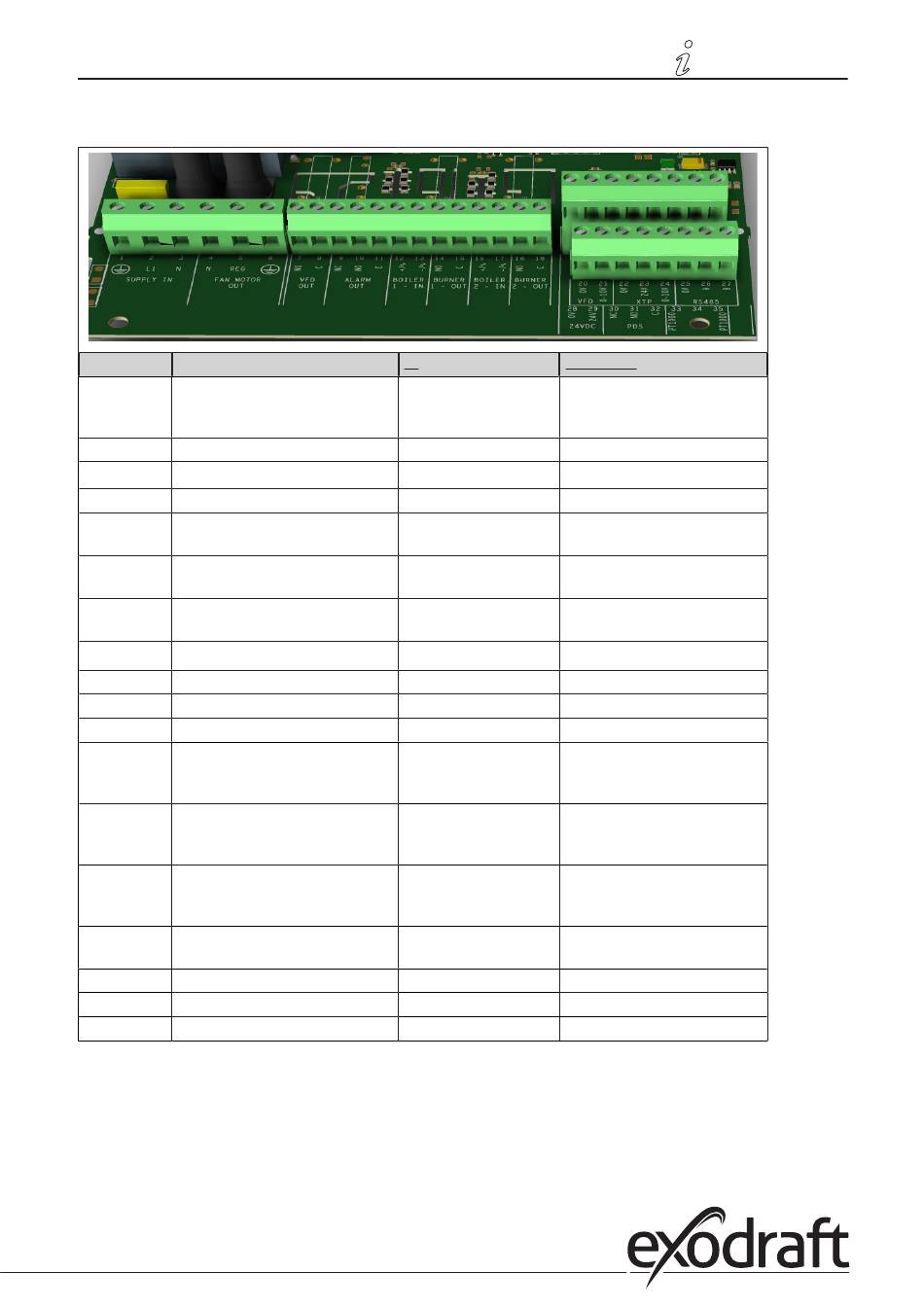

Klemmenbrett
Im Folgenden werden die Anschlussmöglichkeiten für das Klemmenbrett erläutert
Kl.
Bezeichnung
1
Versorgung - PE
2
Versorgung - L1
3
Versorgung – N
4
Schornsteinventilator – N
5
Schornsteinventilator - L1 (Reg-
ulierung)
6
Schornsteinventilator - PE (Erde)
7
Inaktiv
8
Inaktiv
9
Alarm Out - NC
10
Alarm Out - NO
11
Alarm Out - C
12
Spannungseingang vom Gerät
/ Kessel 1 Thermostat-Optokop-
pler (+) (10-230V AC / DC)
13
Spannungseingang vom Gerät
/ Kessel 1 Thermostat-Optokop-
pler (-) (10-230V AC / DC)
14
Brenner 1 Relaisschalter - Nor-
malerweise geöffnet (max. 230
VAC, 2 A)
15
Brenner 1 Relaisschalter-Regular
(max. 230 VAC, 2 A)
16
Inaktiv
17
Inaktiv
* Kabellänge zwischen 0-10V Ausgang (Klemmen 20 und 21) darf 100 m abgeschirmtes Kabel 3 x 0,75 mm2 nicht überschreiten.
** Jedoch können die Anschlüsse 30, 31 und 32 auch zum Verbinden anderer Hilfsüberwachungseinrichtungen verwendet
werden.
Kl.
Verwendung
18
Inaktiv
19
Inaktiv
20
Inaktiv
21
Inaktiv
22
XTP-0V DC Stromversorgung
(Wandler)
23
XTP-24V DC Stromversorgung
(Wandler)
24
XTP-0-10 VDC Istwert von
(Sensor)
25
Inaktiv
26
Inaktiv
27
Inaktiv
28
0V DC Stromversorgung
29
24 VDC Stromversorgung
(Max. 100 mA)
30
PDS-NC (normalerweise ges-
chlossen) , PDS Druckschalter
31
PDS-NO (normalerweise ges-
chlossen) , PDS Druckschalter
32
PDS-C (geteilt) PDS
Druckschalter
33
Pt1000
34
Nicht verwendet
35
Pt1000
Produktinformation • 9
