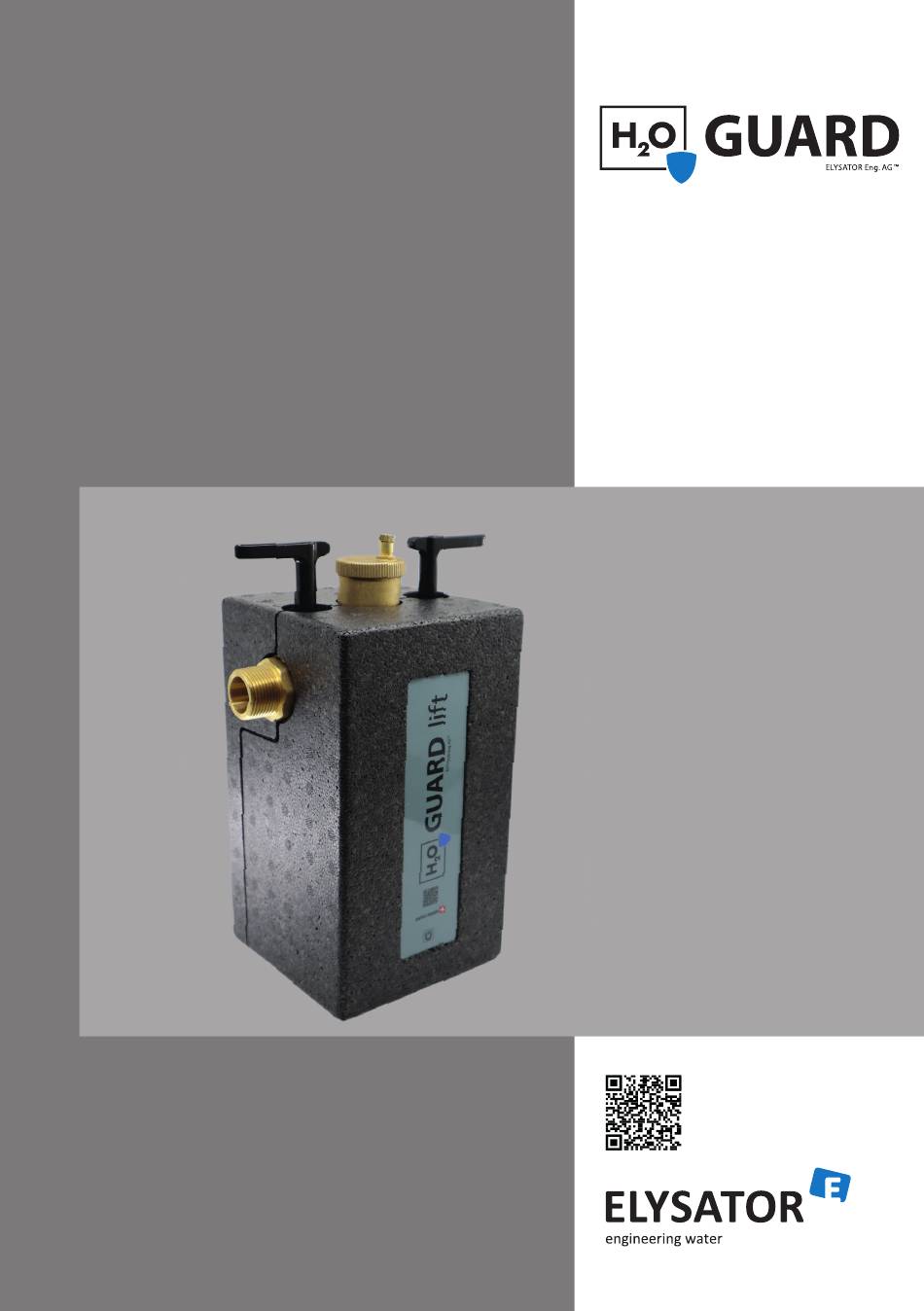

  • Seite 1 Betriebsanleitung Installation H 2 O GUARD® lift Funktion Betrieb Service www.elysator.com...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Funktion 3. Lieferumfang 4. Technische Daten 4.1. Gerätebeschreibung 4.2. Abmessungen 4.3. Leistungsdaten 4.4. Druckverlust 5. Einbau 5.1. Einbauort bestimmen 5.2. Anschluss 6. Inbetriebnahme 6.1. Befüllen / Entlüften 7. Betrieb 7.1. Systemwasser 7.2. pH-Booster überprüfen 8. Wartung 8.1. pH-Booster tauschen 8.2.
  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise Kein Trinkwasser Maximal 90 °C Maximal 6 bar Druck 6 bar Recyclebar...
  • Seite 5: Funktion

    2. Funktion Die Geräte aus der H2O GUARD® lift-Baureihe schützen Ihre Heizung vor Schä- den durch Korrosion und Verschmutzung. Folgende Funktionen sind im H2O GUARD® lift kombiniert: • ① Sauerstoff wird gebunden und reduziert • ② rasche pH-Regulierung in den alkalischen Bereich mittels hochreinen Magnesium-Kugeln •...
  • Seite 6: Technische Daten

    4. Technische Daten ⑤ ③ ④ 4.1. Gerätebeschreibung 1. Isolation ② 2. Kopf 3. Absperrventil Zufluss 4. Absperrventil Abfluss ⑥ 5. Entlüfter ① 6. Behälter 7. pH-Booster ⑦ 8. Magnet 4.2. Abmessungen ⑧ Behälter: 1.4301 / AISI 304 / SS 2333 Kopf: Messing Isolierung:...
  • Seite 7: Leistungsdaten

    4.3. Leistungsdaten H2O GUARD® lift Anlagevolumen < 400 l Demineralisierungsleistung keine Durchfluss max. 2 m3/h Pmax 6 bar Tmax 90° C 4.4. Druckverlust 5. Einbau 5.1. Einbauort bestimmen Folgende Punkt müssen bei der Wahl der Einbaulage eines H2O GUARD® lift beachtet werden: • Das gesamte Systemwasser sollte regelmässig durch den H2O GUARD®...
  • Seite 8: Anschluss

    • Einbaulage: Waagrecht WICHTIG! Es ist die Aufgabe eines Heizungsfachmanns die korrekte Einbaulage eines H2O GUARD® lift zu bestimmen. Wir unterstützen ihn gerne dabei. 5.2. Anschluss Die Geräte der H2O GUARD® lift-Reihe sind für den Einbau in den Hauptkreislauf vorgesehen. Die beste Entgasungswirkung wird im Vorlauf erzielt.
  • Seite 9: Betrieb

    7. Betrieb 7.1. Systemwasser Die Wasserqualität des Heizwassers soll die allgemeinen Richtlinien erfüllen (VDI 2035, SWKI BT 102-01, ÖNORM 5195-1), ausser der Anlagenhersteller verlangt andere Werte. Der H2O GUARD® lift kann auch mit Wasser, welches mit chemischen Substanzen angereichert wurde, betrieben werden. Die chemischen Zusätze müssen weiterhin gemäss Herstellerangaben dosiert und überwacht werden.
  • Seite 10: Wartung

    10 10 8. Wartung 8.1. pH-Booster tauschen 1. Isolation (1) entfernen 2. Absperrventil (3) am Zufluss schliessen 3. Absperrventil (4) am Abfluss schliessen 4. Magnet (8) aus dem Behälter (6) entfernen 5. Behälter (6) abschrauben 6. pH-Booster (7) aus dem Kopf (2) schrauben 7.
  • Seite 11: Ersatzteile

    wieder montieren Es sind keine Kugeln mehr im Sieb: • Falls pH-Wert und / oder Leitwert im optimalen Bereich liegen: Nur Über- prüfen / Reinigen des rostfreien Siebes (ansonsten wird der Durchfluss im ganzen System behindert). • Eine weitere Wasserbehandlung (pH-Wert Erhöhung / Leitwertreduktion) wird gewünscht: pH-Booster (Art. Nr. 102 596) ersetzen. 7.
  • Seite 12: Zubehör

    H2O GUARD® Holländer-Verschraubung 1" IG/1" IG 101 973 Dichtung zu H2O GUARD® Holländer-Verschraubung 102 309 ELYSATOR® trio 10.1 Holländer-Verschraubung 100 301 1" IG/1" AG Dichtung zu ELYSATOR® trio 10.1 Holländer-Ver- 100 242 schraubung Alle Rechte und technische Änderungen vorbehalten. Die aktuelle Version finden Sie unter www.elysator.com. DE0323...
