9.4 Otáčení jeřábku
Jeřábkem můžete otáčet přitlačováním nebo přitahováním
výkyvného ramene.
Upozornění
Nikdy se nezdržujte pod zavěšeným břemenem.
Jeřábkem neotáčejte za kliku navijáku!
Otáčení jeřábku usnadníte, když potřete nylonový kroužek
a středicí šroub uvnitř trubky patky stojanu mazacím tukem.
9.5 Přemístění kompletního jeřábku
Zvedací jeřábek můžete snadno přemístit na jiné stanoviště.
1. Sejměte zvedací lanko.
2. Demontujte výložník podle postupu uvedeného v části
6. Smontování jeřábku, avšak v opačném pořadí.
• Jeřábek přemístěte na požadované jiné stanoviště.
• Jeřábek smontujte podle popisu v části
jeřábku.
10. Údržba a servis
Upozornění
Při provádění jakékoliv údržby a servisu nesmí být
jeřábek zatížen.
10.1 Údržba navijáku
Nikdy neprovozujte naviják s poškozeným závěsným hákem nebo
zvedacím lankem. Naviják musí pravidelně kontrolovat zaškolený
pracovník. Pravidelné čištění navijáku po každém použití
prodlužuje životnost navijáku.
Upozornění
Nikdy nemažte brzdový systém jeřábku!
Převody, pouzdra ložisek a hnací hřídel musejí být neustále
namazány.
Naviják udržujte v dobrém provozním stavu. Zanedbaná údržba
strojních součástí může mít za následek poruchu nebo újmu na
zdraví osob. Při výměně opotřebených komponentů jeřábku
používejte pouze originální náhradní díly výrobce.
Navijáky jeřábků se dodávají bez zvedacího lanka. Při uvádění
do provozu musí pracovník obsluhy zkontrolovat správné navinutí
lanka na cívce naviják. Před každým použitím kontrolujte
funkčnost jeřábku. Pokud máte pochybnosti o provozní
spolehlivosti, jeřábek nepoužívejte.
10.2 Poznámky k údržbě
Jeřábek a naviják čistěte po každém použití.
Jeřáb, naviják a lanko musí být pravidelně kontrolovány
vyškoleným personálem v závislosti na použití a pracovních
podmínkách. Minimálně však jedenkrát za rok.
Provoz, údržba a výměna opotřebovaného zvedacího lanka viz
norma DIN 15020.
24
11. Technické údaje
11.1 Rozměry
6. Smontování
Všechny rozměry jsou v mm.
11.2 Různé technické údaje
Typ jeřábku
Průměr lanka [mm]
Typ navijáku
Max. zatížení [kg]
Celková hmotnost [kg]
B max.
B min.

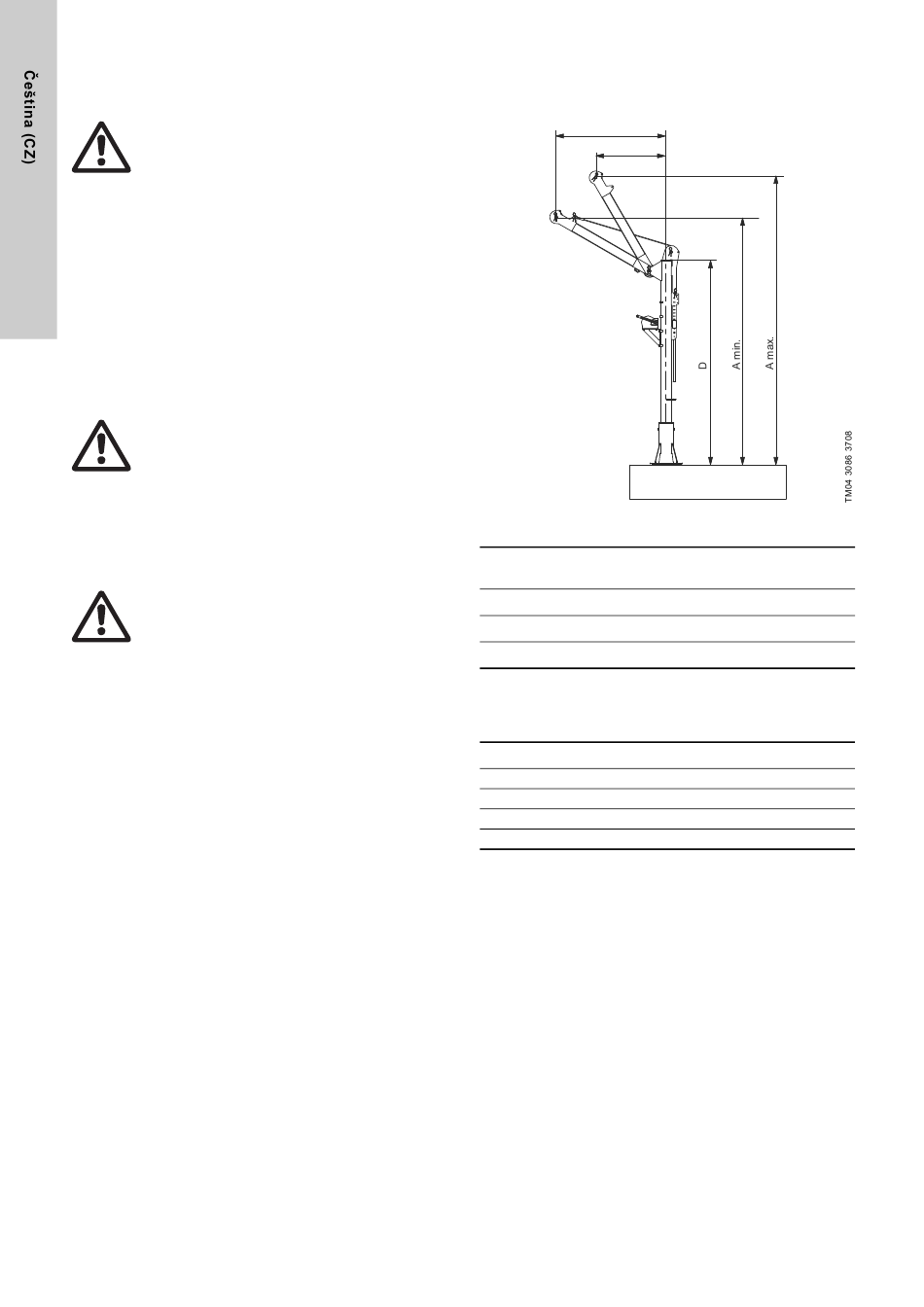

Obr. 12 Rozměry zvedacího jeřábku
Typ
A min. A max.
jeřábku
S 2255 2911
M 2838 3521
L 2838 3521
S
4
6AF
100
35
B min. B max. D
405 1005 2130
654 1474 2286
654 1474 2280
M L
6 7
8AF 12AF
250 500
61,2 76,5
