6. Montaža krana
G
A
D
C F
D
E

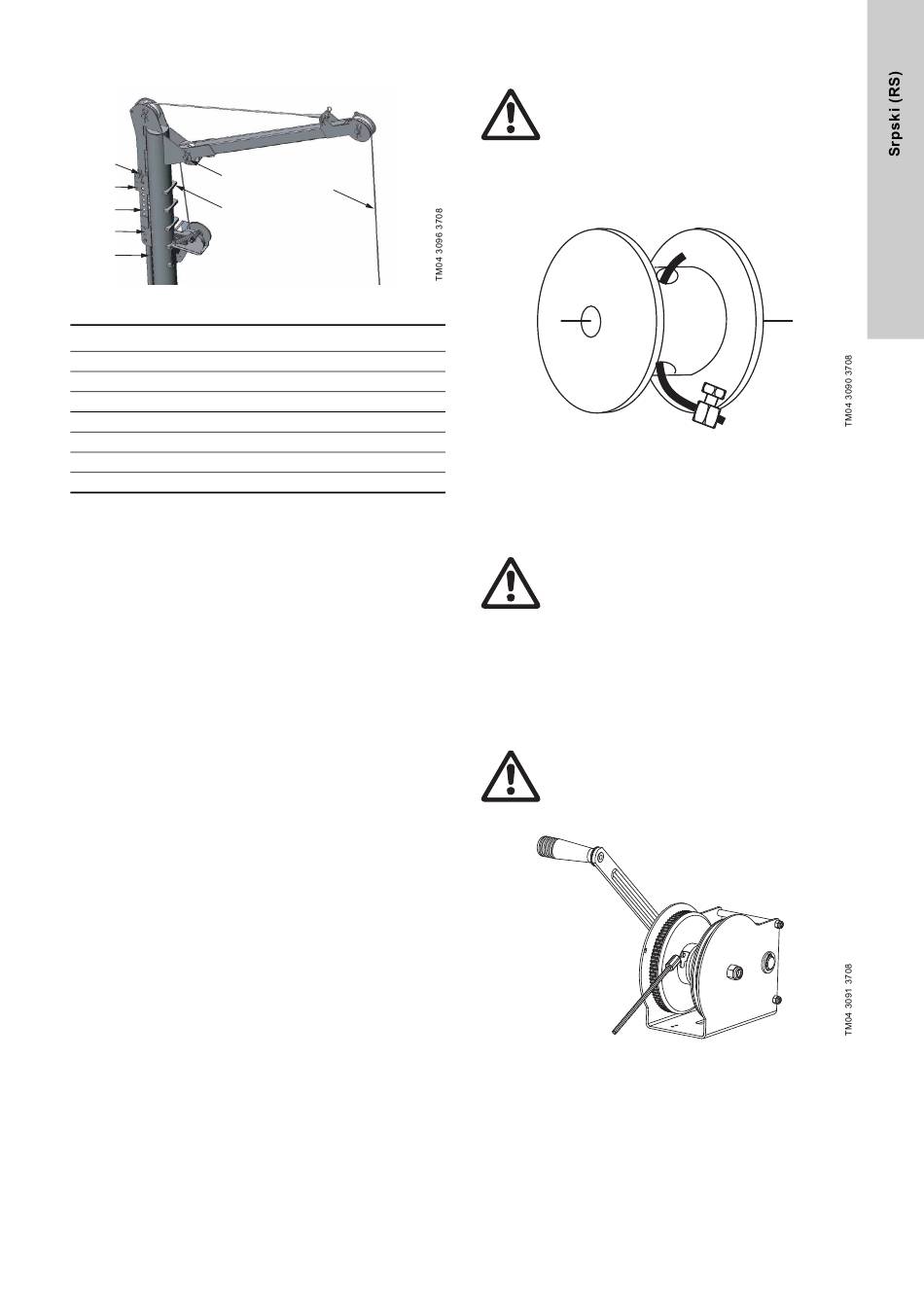

Slika 7 Komponente krana
Poz. Opis
A Montažni zavrtanj
B Žica za podizanje
C Fiksacione rupe
D Fiksacioni nosači za pokretni deo i žicu kraka krana
E Pokretni deo
F Montažne tačke za čekrk
G Zavrtanj za žicu kraka krana
6.1 Montaža stuba krana
1. Ubacite stub krana u stopu krana. Unutar stope ja zavrtanj za
centriranje i usmeravanje.
2. Učvrstite fiksacioni nosač (D) pokretnog dela (E) na
proizvoljnu visinu na fiksacionim rupama (C).
3. Proverite da li se stub krana posle postavljanja može okretati
u stopi.
6.2 Sastavljanje čekrka
1. Pričvrstite adapter sa čekrkom na odgovarajuću montažnu
tačku (F). Koristite četiri šestougaona zavrtnja, M10.
2. Proizvoljno odaberite visinu montaže na montažnim
tačkama (F).
6.3 Sastavljanje stuba krana i žice za podizanje
1. Dizalicom podignite na mesto krak krana i ubacite montažni
zavrtanj (A).
2. Osigurajte zavrtanj rascepkom.
3. Žicu za podizanje (B) usmerite preko kotura stuba krana i
pričvrstite na valjak za žicu.
4. Žicu kraka dizalice usmerite preko kotura na vrhu stuba
dizalice i pričvrstite zavrtnjem (G) u rupi (C). Pogledajte sl. 7.
6.4 Podešavanje kraka krana
Visinu kraka krana (ili ugao) moguće je podesiti odabirom
fiksacionih rupa (C). Pogledajte poglavlje
krana i 11. Tehnički podaci.
7. Montaža žice za podizanje
Grundfos nudi dva tipa žica za podizanje, sa i bez zaštite na
kraju.
B
7.1 Žica za podizanje bez zaštite na kraju
1. Provucite žicu za podizanje kroz rupu u valjku i u zatvorenu
2. Proverite da li je zavrtanj spojnice propisno zategnut.
7.2 Žica za podizanje sa zaštitom na kraju
1. Postavite kraj žice u otvor na valjku. Pogledajte sl. 9.
2. Osigurajte žicu za podizanje zatezanjem sigurnosnog
3. Proverite da li je kraj žice pravilno i sigurno priključen.
9.3 Premeštanje kraka
Upozorenje
Koristite samo originalne Grundfos žice za
podizanje!
Slika 8 Žica bez zaštite na kraju
spojnicu žice.
Pogledajte sl. 8.
Upozorenje
Najmanje tri namotaja žice moraju uvek ostati na
valjku i moraju biti označeni bojom. Žica mora biti
čvrsto namotana. Proverite da li je žica ravnomerno
namotana.
zavrtnja (G). Pogledajte sl. 10.
Upozorenje
Najmanje tri namotaja žice moraju uvek ostati na
valjku i moraju biti označeni bojom. Žica mora biti
čvrsto namotana. Proverite da li je žica ravnomerno
namotana.
Slika 9 Otvor na valjku za žicu sa zaštitom na kraju
