Krone KWP-120 Planungs- Und Installationshandbuch Seite 44

Inverter-warmepumpen
Inhaltsverzeichnis
KWP / KWP-P

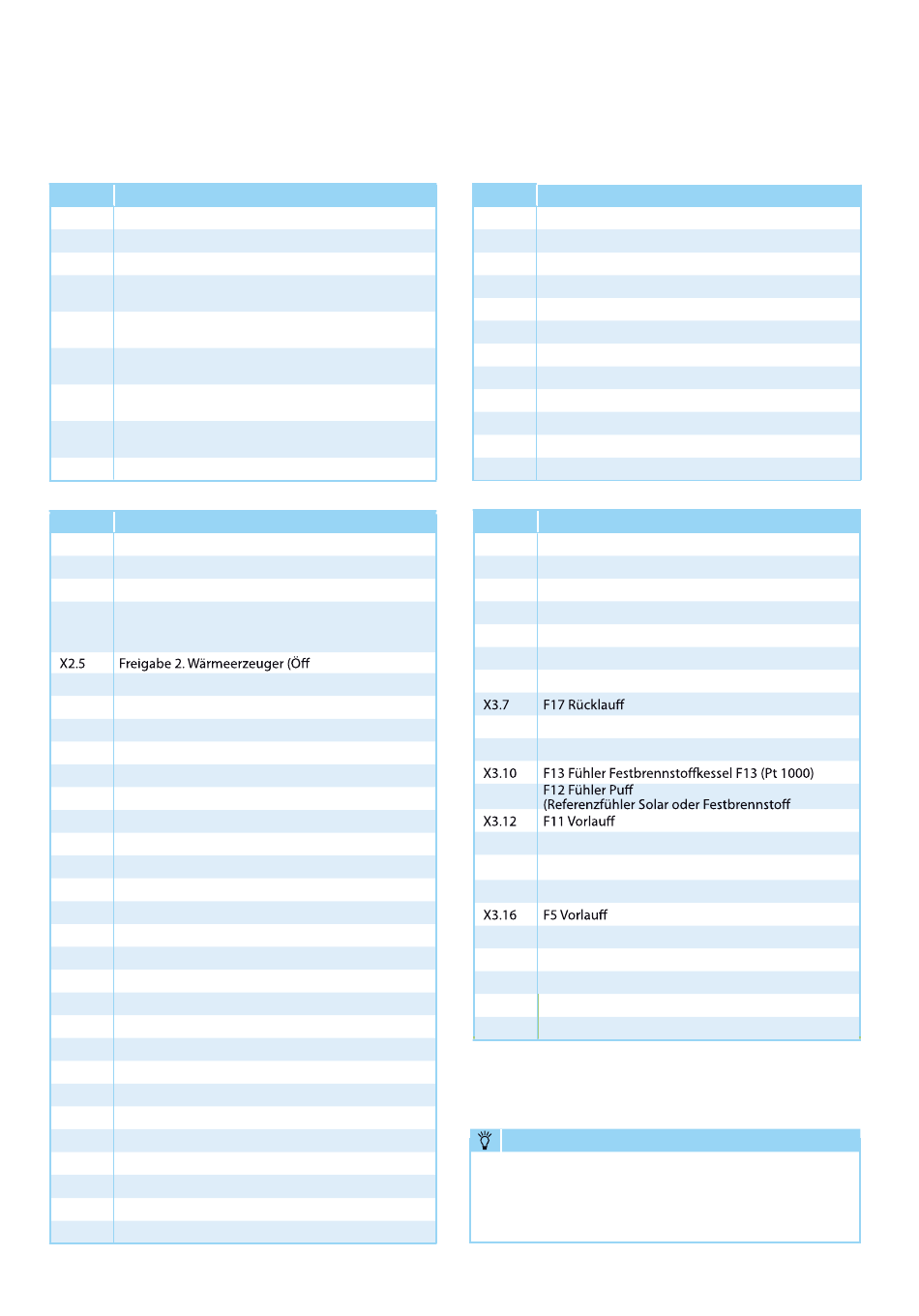

Klemmenbelegung/Legende
Klemme Anschlussbelegung (Zuleitung)
X1.1
Spannungsversorgung Innenmodul - L
X1.2
Spannungsversorgung Innenmodul - N
X1.3
Spannungsversorgung Innenmodul - PE
Spannungsversorgung E-Heizung - L1
X1.4
(optional bei Serie KWP)
Spannungsversorgung E-Heizung - N
X1.5
(optional bei Serie KWP)
Spannungsversorgung E-Heizung - PE
X1.6
(optional bei Serie KWP)
Spannungsversorgung E-Heizung - L2
X1.7
(optional bei Serie KWP)
Spannungsversorgung E-Heizung - L3
X1.8
(optional bei Serie KWP)
X1.9
PE
Klemme Anschlussbelegung (Ausgänge)
X2.1
Steuerleitung Außenmodul-Innenmodul - S1
X2.2
Steuerleitung Außenmodul-Innenmodul - S2
X2.3
Steuerleitung Außenmodul-Innenmodul - S3
Freigabe 2. Wärmeerzeuger (gemeinsamer
X2.4
Kontakt, wahlweise potentialfrei oder 230 V-
Einspeisung über Brücke auf X2.19)
X2.6
Freigabe 2. Wärmeerzeuger (Schließer)
X.2.7
Umschaltventil 2. Wärmeerzeuger - AUF
X2.8
Umschaltventil 2. Wärmeerzeuger - N
X2.9
Umschaltventil 2. Wärmeerzeuger - ZU
X2.10
Mischer Heizkreis 2 - AUF
X211
Mischer Heizkreis 2 - N
X2.12
Mischer Heizkreis 2 - ZU
X2.13
EVU-Freigabe/-Sperre
X2.14
EVU-Freigabe/-Sperre
X2.15
Schütz K6-A1/L' , 6 kW elektr. Zusatzheizung
X2.16
Flusswächter
X2.17
Flusswächter
X2.18
Schütz K6 und K8-A2/N1.2, elektr. Zusatzheizung
X2.19
Dauerphase - L'
X2.20
Dauerphase - L'
X2.21
Dauerphase - L'
X2.22
Umwälzpumpe Heizkreis 1 - L
X2.23
Umwälzpumpe Heizkreis 1 - N
X2.24
Umwälzpumpe Heizkreis 1 - PE
X2.25
Umwälzpumpe Heizkreis 2 - L
X2.26
Umwälzpumpe Heizkreis 2 - N
X2.27
Umwälzpumpe Heizkreis 2 - PE
X2.28
Umschaltventil Warmwasser L''- schwarz
X2.29
Umschaltventil Warmwasser N - grau
X2.30
PE
44
Klemme Anschlussbelegung (Ausgänge) Fortsetzung
X2.31
X2.32
X2.33
X2.34
X2.35
X2.36
X2.37
X2.38
X2.39
X2.40
X2.41
X2.42
Klemme Anschlussbelegung (Kleinspannung-Fühler)
ner)
Umschaltventil Kühlen L''- schwarz
Umschaltventil Kühlen N - grau
PE
Umwälzpumpe Kühlen - L
Umwälzpumpe Kühlen - N
Umwälzpumpe - PE
Zirkulations- oder Solarpumpe - L
Zirkulations- oder Solarpumpe - N
Zirkulations- oder Solarpumpe - PE
Ladepumpe Innenmodul - L
Ladepumpe Innenmodul - N
Ladepumpe Innenmodul - PE
X3.
Masse
X3.1
CAN-Bus +
X3.2
CAN-Bus -
X3.3
CAN-Bus L
X3.4
CAN-Bus H
X3.5
eBus - (Sollleistung in % über 0-10 V -Signal)
X3.6
eBus + (Sollleistung in % über 0-10 V -Signal)
ühler (Regelfühler Kühlen)
X3.8
F15 Fühler (Option: Volumenstromgeber)
X3.9
F14 Fühler Solarkollektor (Pt 1000)
erspeicher unten
X3.11
ühler Wärmepumpe oder Heizkreis 1
X3.13
F9 Außenfühler
F8 Sammlerfühler, gemeinsamer Vorlauf
X3.14
(Regelfühler Heizen)
X3.15
F6 Fühler Warmwasserspeicher
ühler Heizkreis 2 (Mischerkreis)
X3.17
F3 (nicht belegt)
X3.18
F2 (nicht belegt)
X3.19
F1 (nicht belegt)
X3.20
Flüssigkeitstemperaturfühler Kältekreis
X3.21
Unterkühlungstemperatur Kältekreis
HINWEIS
Die Anschlussklemmen X1.4 bis X1.9 sowie X2.15
und X2.18 sind nur vorhanden, wenn die elektrische
Zusatzheizung eingebaut wird oder bereits serien-
mäßig eingebaut wurde (KWP-P)
kessel)
