Verwandte Anleitungen für AEG COMPETENCE B4101-4
Inhaltszusammenfassung für AEG COMPETENCE B4101-4

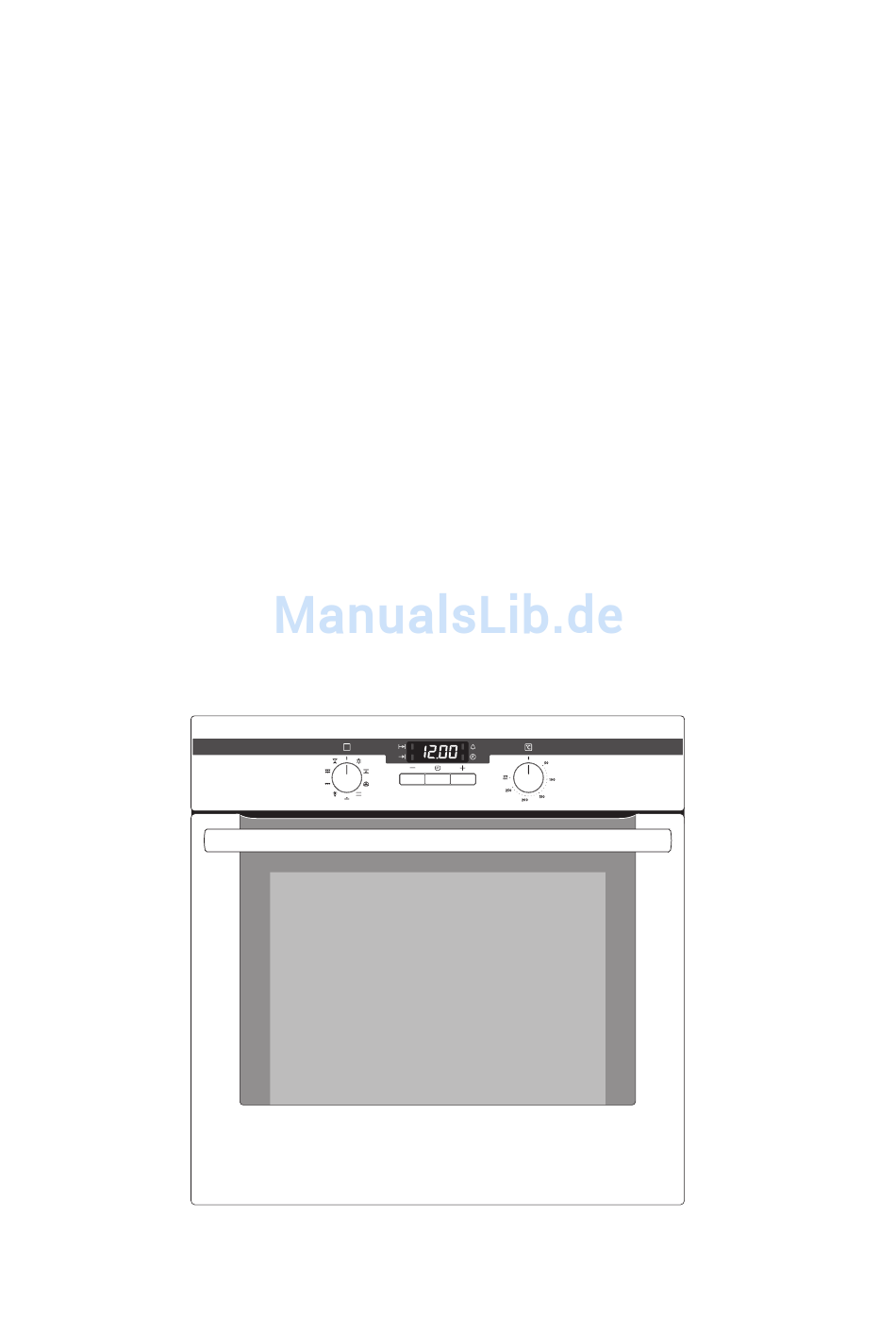

- Seite 1 COMPETENCE B4101-4 Elektro-Einbaubackofen Benutzerinformation...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . - Seite 4 Reinigung und Pflege ......... . . 33 Gerät von außen .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheitshinweise Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Elektrische Sicherheit • Das Gerät darf nur durch einen konzessionierten Fachmann ange- schlossen werden. •... -
Seite 6: So Vermeiden Sie Schäden Am Gerät
So vermeiden Sie Schäden am Gerät • Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Backblech, keinen Topf etc. auf den Boden, da sonst das Backofen- email durch den entstehenden Hitzestau beschädigt wird. • Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht mehr entfernen lassen. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Gesamtansicht Bedienblende Türgriff Vollglastür... -
Seite 8: Bedienblende
Bedienblende Betriebs-Kontrolllampe Temperatur-Kontrolllampe Zeit-Anzeige Uhr-Funktions-Tasten Backofen-Funktionen Temperatur-Wahl Ausstattung Backofen Alle Backofen-Innenwände, mit Ausnahme des Backofen-Bodens, sind mit einem speziellen Email überzogen (Katalyse-Beschichtung). Oberhitze und Grillheizkörper Backofenbeleuchtung Einsatzebenen Rückwandheizkörper Ventilator Unterhitze Einschubgitter, herausnehmbar... -
Seite 9: Zubehör Backofen
Zubehör Backofen Rost Für Geschirr, Kuchenformen, Braten und Grillstücke. Grillpfanne mit Griff Untersatz für den Grillrost als Auf- fanggefäß für Fett Grillrost Einsatz für die Grillpfanne zum Gril- len kleinerer Mengen Grillgutes Vor dem ersten Gebrauch Tageszeit einstellen und ändern Der Backofen funktioniert nur mit eingestellter Zeit. -
Seite 10: Bedienen Des Backofens
2. Mit der Taste oder die aktuelle Tageszeit einstellen. Nach ca. 5 Sekunden erlischt das Blinken und die Uhr zeigt die einge- stellte Tageszeit an. Das Gerät ist betriebsbereit. Die Tageszeit kann nur verändert werden, wenn keine Automatik- funktion (Dauer oder Ende eingestellt ist. -
Seite 11: Backofen Ein- Und Ausschalten
Backofen ein- und ausschalten Temperatur-Kontrolllampe Betriebs-Kontrolllampe Backofen-Funktionen Temperatur-Wahl 1. Drehen Sie den Schalter Backofen-Funktionen auf die gewünschte Funktion. 2. Drehen Sie den Schalter Temperatur-Wahl auf die gewünschte Temperatur. Die Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb ist. Die Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt. 3. -
Seite 12: Backofen-Funktionen
Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: Heizelement/ Backofen-Funktion Anwendung Ventilator Beleuchtung Mit dieser Funktion können Sie den Backofeninnenraum, z. B. zum Reinigen, beleuchten. Heißluft Zum Backen auf bis zu zwei Ebe- Oberhitze, Unter- nen. hitze, Ventilator Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/Unterhitze. -
Seite 13: Grillpfannen-Griff Befestigen/Entfernen
Grillpfannen-Griff befestigen/entfernen Insbesondere zum leichteren Entnehmen von Grillpfanne und -rost aus dem heißen Backofen kann an der Grillpfanne der mitgelieferte Griff befestigt werden. Griff befestigen Griff schräg von oben in die Aus- sparung an der Grillpfanne einfüh- ren (1), Entriegelungstaste drücken, leicht anheben und dann nach un- ten absenken (2), Entriegelungstaste loslassen. -
Seite 14: Uhr-Funktionen
Uhr-Funktionen Funktions-Leuchten Zeit-Anzeige Funktions-Leuchten Taste Auswahl Taste Taste Kurzzeit Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal. Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb. Dauer Zum Einstellen, wie lange der Backofen in Betrieb sein soll. Ende Zum Einstellen, wann sich der Backofen wieder ausschalten soll. Tageszeit Zum Einstellen, Ändern oder Abfragen der Tageszeit (siehe Kapitel Vor dem ersten Gebrauch). -
Seite 15: Abschaltung Der Zeitanzeige
Hinweise zu den Uhr-Funktionen • Nach dem Auswählen einer Funktion blinkt die dazugehörige Funkti- onsleuchte ca. 5 Sekunden. Während dieser Zeit können mit der Taste oder die gewünschten Zeiten eingestellt werden. • Nach dem Einstellen der gewünschten Zeit blinkt die Funktionsleuch- te nochmals ca. - Seite 16 Kurzzeit 1. Taste Auswahl so oft drücken, bis die Funktionsleuchte Kurzzeit blinkt. 2. Mit der Taste oder die ge- wünschte Kurzzeit einstellen (max. 2 Stunden 30 Minuten). Nach ca. 5 Sekunden zeigt die An- zeige die verbleibende Zeit. Die Funktionsleuchte Kurzzeit leuchtet.
- Seite 17 Dauer 1. Taste Auswahl so oft drücken, bis die Funktionsleuchte Dauer blinkt. 2. Mit der Taste oder die ge- wünschte Gardauer einstellen. Nach ca. 5 Sekunden schaltet die Anzeige zurück auf die Tageszeit. Die Funktionsleuchte Dauer leuchtet. Wenn die Zeit abgelaufen ist, blinkt die Funktionsleuchte, es ertönt für 2 Minuten ein Signal und der Back- ofen schaltet sich aus.
- Seite 18 Ende 1. Taste Auswahl so oft drücken, bis die Funktionsleuchte Ende blinkt. 2. Mit der Taste oder die ge- wünschte Abschaltzeit einstellen. Nach ca. 5 Sekunden schaltet die Anzeige zurück auf die Tageszeit. Die Funktionsleuchte Ende leuchtet. Wenn die Zeit abgelaufen ist, blinkt die Funktionsleuchte, es ertönt für 2 Minuten ein Signal und der Back- ofen schaltet sich aus.
- Seite 19 Dauer und Ende kombiniert Dauer und Ende können gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und ausge- schaltet werden soll. 1. Mit der Funktion Dauer Zeit ein- stellen, die das Gericht zum Garen benötigt, hier 1 Stunde. 2.
-
Seite 20: Anwendungen, Tabellen Und Tipps
Anwendungen, Tabellen und Tipps Backen Backofen-Funktion: Heißluft , Multi-Heißluft oder Ober-/ Unterhitze Backformen • Für Ober-/Unterhitze eignen sich Formen aus dunklem Metall und beschichtete Formen. • Für Heißluft bzw. Multi-Heißluft sind auch helle Metallformen geeignet. Einsatzebenen • Backen mit Ober-/Unterhitze und Heißluft ist auf einer Ebene möglich. - Seite 21 Allgemeine Hinweise • Blech mit der Abschrägung nach vorne einsetzen! • Sie können mit Ober-/Unterhitze oder Heißluft auch zwei For- men gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit verlängert sich nur unwesentlich. Bei Verwendung von Tiefkühlkost können sich beim Garvorgang die eingesetzten Bleche verziehen.
-
Seite 22: Backtabelle
Backtabelle Tempera- Zeit Kuchen, Einsatz Backofenfunktionen Kekse, Brot, Pies ebene ºC Std.: Min Gebäck in Formen Cakes in Pound Cake tins Heißluft 150-160 1:00-1:10 Sandcakes/ Heißluft 150-160 1:15-1:30 Cakes in loaf tins Madeira cake Heißluft 150-160 1:00-1:10 Dundee cake Heißluft 130-140 2:30-3:00 Ober-/Unterhitze... - Seite 23 Tempera- Zeit Kuchen, Einsatz Backofenfunktionen Kekse, Brot, Pies ebene ºC Std.: Min Meringues Ober-/Unterhitze 100-120 3:30-4:30 Sausage rolls Heißluft 170-180 0:20-0:35 Ober-/Unterhitze 210-220 Pizza Heißluft 180-200 0:30-0:50 Ober-/Unterhitze 200-200 Brot Wholemeal bread Ober-/Unterhitze 220-240 0:40-0:45 White bread Ober-/Unterhitze 210-230 0:40-0:45 1) Pre-Heat oven Backen auf mehreren Einsatzebenen Multi-...
-
Seite 24: Tipps Zum Backen
Tipps zum Backen Backergebnis Mögliche Ursache Abhilfe Der Kuchen ist unten Falsche Einschubhöhe Kuchen tiefer einschieben zu hell Der Kuchen fällt zu- Zu hohe Backtemperatur Backtemperatur etwas nied- sammen (wird klit- riger einstellen schig, spundig, Zu kurze Backzeit Backzeit verlängern Wasserstreifen) Backzeiten können nicht durch eine höhere Back-... -
Seite 25: Desserttabelle
Desserttabelle Desserts Multi-Heißluft Zeit Tempera- Einsatzebene Std.: Min. tur °C Apple pie 180-190 0:45-050 Rice pudding 130-140 2:00-2:30 Fruit crumble 0:50-1:10 Pineapple upside down cake 0:35-0:45 Pavlova 1:00-1:10 Baked custard 150-160 0:45-1:00 Baked apples 160-170 0:40-1:00 Bread and butter pudding 170-180 0:40-0:55 Apple charlotte... -
Seite 26: Braten
Braten Backofen-Funktion: Multi-Heißluft , Ober-/Unterhitze oder Infrabraten Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstelleran- gaben beachten!). • Große Braten können Sie direkt im Auffangblech oder auf dem Rost mit untergesetztem Auffangblech braten. • Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel zu braten. -
Seite 27: Brattabelle 1: Meat, Roasting, Casseroles
Brattabelle 1: Meat, roasting, casseroles Tempera- Zeit Einsatz Fleisch Backofenfunktion ebene °C Std.: Min. Pork Shoulder; leg; rolled; Infrabraten 170-180 0:30-0:35 boned spare rib; per 450 g/1 lb loin of pork plus 30-35 mins Beef Inexpensive cuts Infrabraten 160-170 0:35-0:40 per 450 g/1 lb plus 15-20 mins Prime cuts... -
Seite 28: Brattabelle 2: Roasting, Casseroles, Au Gratin
Brattabelle 2: Roasting, casseroles, au gratin Tempera- Zeit Poultry, Game, Backofen- Einsatz Menge Fish, Vegetables funktion ebene °C Std.: Min. Casseroles, miscellaneous Casseroles 1 kg/2 lbs Multi- 2:30-3:00 Heißluft 1 kg/2 lbs Ober-/ 160-170 Unterhitze Lancashire 1 kg/2 lbs Ober-/ 180-190 2:15-2:30 Hot Pot... -
Seite 29: Flächengrillen
Flächengrillen Backofen-Funktion: Grill oder Großflächengrill maximaler Temperatureinstellung Achtung: Grillen immer bei geschlossener Backofentür. Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vor- heizen! • Zum Grillen Rost und Auffangblech gemeinsam benutzen. • Die Grillzeiten sind Richtwerte. • Grillen eignet sich besonders für flache Fleisch- und Fischstücke. Grilltabelle Grillzeit Grillgut... -
Seite 30: Auftauen
Auftauen Backofen-Funktion: Auftauen (ohne Temperatureinstellung) • Ausgepackte Speisen auf einem Teller auf den Rost stellen. • Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die Auftauzeit erheblich verlängern. • Zum Auftauen den Rost in die 1. Ebene von unten einsetzen. Auftautabelle Auftauzeit Nachtau-... -
Seite 31: Einkochen
Einkochen Backofen-Funktion: Unterhitze • Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden. • Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen sind ungeeignet. • Zum Einkochen die 1. Einsatzebene von unten verwenden. • Verwenden Sie zum Einkochen das Blech. Darauf haben bis zu sechs Gläser mit je einem Liter Inhalt Platz. -
Seite 32: Dörren
Dörren Backofen-Funktion: Multi-Heißluft • Verwenden Sie mit Butterbrot- oder Backpapier belegte Roste. • Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den Backofen ausschalten, öffnen und am besten über Nacht auskühlen lassen. • Danach Dörrgut fertig dörren. Einsatzebene Temperatur in Zeit in Stunden Dörrgut... -
Seite 33: Reinigung Und Pflege
Reinigung und Pflege Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein. Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten! Achtung: Verwenden Sie keine Scheuermittel, scharfen Reini- gungsmittel oder scheuernden Gegenstände. Gerät von außen •... -
Seite 34: Zubehör
Zubehör Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz einweichen. Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Back- ofenwand wegziehen (1) und dann hinten aushängen (2). -
Seite 35: Backofenbeleuchtung
Zum Einbau Gitter zuerst hinten wieder einhängen (1) und dann vor- ne einstecken und andrücken (2). Backofenbeleuchtung Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten! – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten. Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den Boden des Backofens legen. -
Seite 36: Backofen-Tür
Backofen-Tür Zum leichteren Reinigen des Backofeninnenraums lässt sich die Back- ofen-Tür Ihres Gerätes aushängen. Backofen-Tür aushängen 1. Backofen-Tür vollständig öffnen. 2. Klemmhebel(A) an beiden Tür- scharnieren ganz aufklappen. 3. Backofen-Tür bis zur ersten Rast- stellung schließen (ca. 45°). 4. Backofen-Tür mit beiden Händen seitlich anfassen und vom Backofen schräg nach oben wegziehen (Vor- sicht: Schwer!). - Seite 37 Backofen-Tür einhängen 1. Backofen-Tür von der Griffseite her mit beiden Händen seitlich anfassen und unter einem Winkel von ca. 45° halten. Die Aussparungen an der Unterseite der Backofen-Tür auf die Scharniere am Backofen setzen. Die Tür bis zum Anschlag nach un- ten gleiten lassen.
-
Seite 38: Backofen-Türglas
Backofen-Türglas Die Backofen-Tür ist mit drei hintereinander angebrachten Glasschei- ben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar. Achtung! Bei Gewalteinwirkung, vor allem auf die Kanten der Front- scheibe, kann das Glas brechen. Türgläser ausbauen 1. Backofen-Tür vollständig öffnen. 2. Klemmhebel(A) an beiden Tür- scharnieren ganz aufklappen. - Seite 39 5. Türgläser nacheinander am oberen Rand anfassen und aus der Führung nach oben wegziehen. Türgläser reinigen Die Türgläser gründlich mit Spülmittellauge reinigen. Danach sorgfältig abtrocknen. Türgläser einsetzen 1. Türgläser nacheinander schräg von oben in das Türprofil an der Tür- unterkante einführen und absenken. Zuerst die kleinere Scheibe, dann die größere Scheibe einsetzen.
- Seite 40 An der offenen Seite der Türabdeckung(B) befindet sich eine Führungsschiene(C). Diese muss zwischen der äußeren Türscheibe und dem Führungswinkel(D) einge- schoben werden. Der Klippverschluss(E) muss einge- rastet sein. 3. Backofen-Tür vollständig öffnen. 4. Klemmhebel(A) an beiden Türschar- nieren in die ursprüngliche Position zurückklappen.
-
Seite 41: Was Tun, Wenn
Was tun, wenn … Problem Mögliche Ursache Abhilfe Der Backofen heizt nicht Der Backofen ist nicht ein- Backofen einschalten geschaltet Die Tageszeit ist nicht ein- Tageszeit einstellen gestellt Die erforderlichen Einstel- Einstellungen nachprüfen lungen sind nicht erfolgt Die Sicherung in der Haus- Sicherung überprüfen installation (Sicherungs- Sollten die Sicherungen... -
Seite 42: Elektrischer Anschluss
Elektrischer Anschluss The oven is designed to be connected to 230-240V~(50Hz) electricity supply. The oven has an easily accessible terminal block which is marked as follows: Letter L Live terminal Letter N Neutral terminal Earth terminal This oven must be earthed! The cable used to connect the oven to the electrical supply must comply to the specifications given below. -
Seite 43: Montageanweisung
Montageanweisung Achtung: Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. -
Seite 47: Warranty Conditions
Great Britain Standard guarantee conditions We, AEG, undertake that if within 12 months of the date of the purchase this AEG appliance or any part thereof is proved to be defective by reason only of faulty workmanship or materials, we... -
Seite 51: Service And Spare Parts
AEG appliance, or for further information on AEG products please contact our Customer Care Depart- ment by letter or telephone at the address below or visit our website at www.aeg.co.uk. Customer Care Department For Customer Service in the Republic Major Appliances... -
Seite 52: Änderungen Vorbehalten
Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg-electrolux.de © Copyright by AEG 822 926 918-A-181005-01 Änderungen vorbehalten...
