Montage

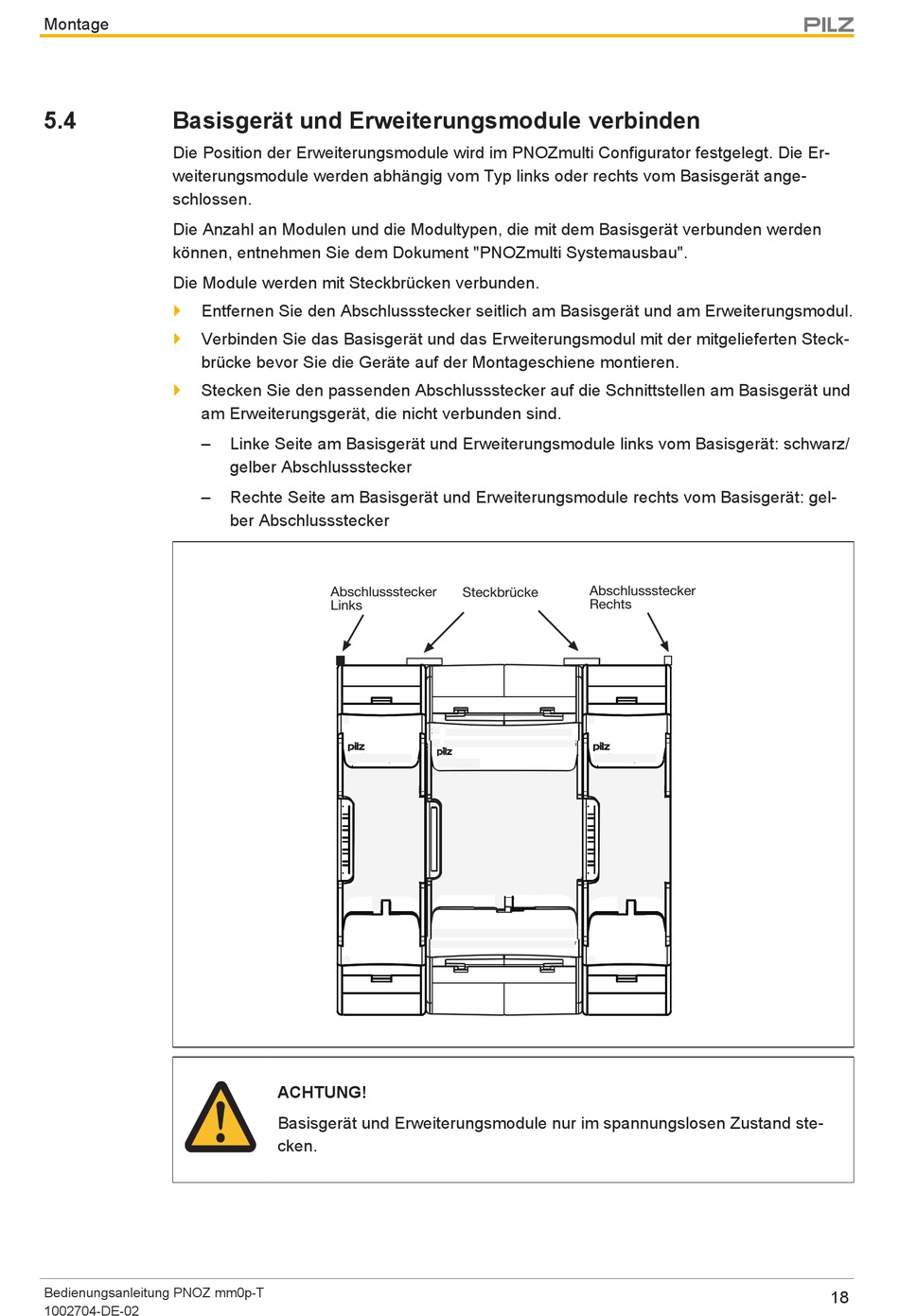

5.4
Basisgerät und Erweiterungsmodule verbinden
Die Position der Erweiterungsmodule wird im PNOZmulti Configurator festgelegt. Die Er-
weiterungsmodule werden abhängig vom Typ links oder rechts vom Basisgerät ange-
schlossen.
Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden
können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau".
Die Module werden mit Steckbrücken verbunden.
}
Entfernen Sie den Abschlussstecker seitlich am Basisgerät und am Erweiterungsmodul.
}
Verbinden Sie das Basisgerät und das Erweiterungsmodul mit der mitgelieferten Steck-
brücke bevor Sie die Geräte auf der Montageschiene montieren.
}
Stecken Sie den passenden Abschlussstecker auf die Schnittstellen am Basisgerät und
am Erweiterungsgerät, die nicht verbunden sind.
–
–
Bedienungsanleitung PNOZ mm0p-T
1002704-DE-02
Linke Seite am Basisgerät und Erweiterungsmodule links vom Basisgerät: schwarz/
gelber Abschlussstecker
Rechte Seite am Basisgerät und Erweiterungsmodule rechts vom Basisgerät: gel-
ber Abschlussstecker
Abschlussstecker
Links
ACHTUNG!
Basisgerät und Erweiterungsmodule nur im spannungslosen Zustand ste-
cken.
Abschlussstecker
Steckbrücke
Rechts
X3
IM0 IM1 IM2
IM3
I4
I6
I7
I5
X1
I8
I10
I11
I12
I13
I14
I15
PNOZ mm0.1p
T0
T1
T2
T3
O0
O2
O3
X2
O1
M20
M21
M22
M23
X4
IM16 IM17 IM18
IM19
A1
A2
0 V
24 V
18
