Inhaltszusammenfassung für Pilz PNOZ mm0p-T

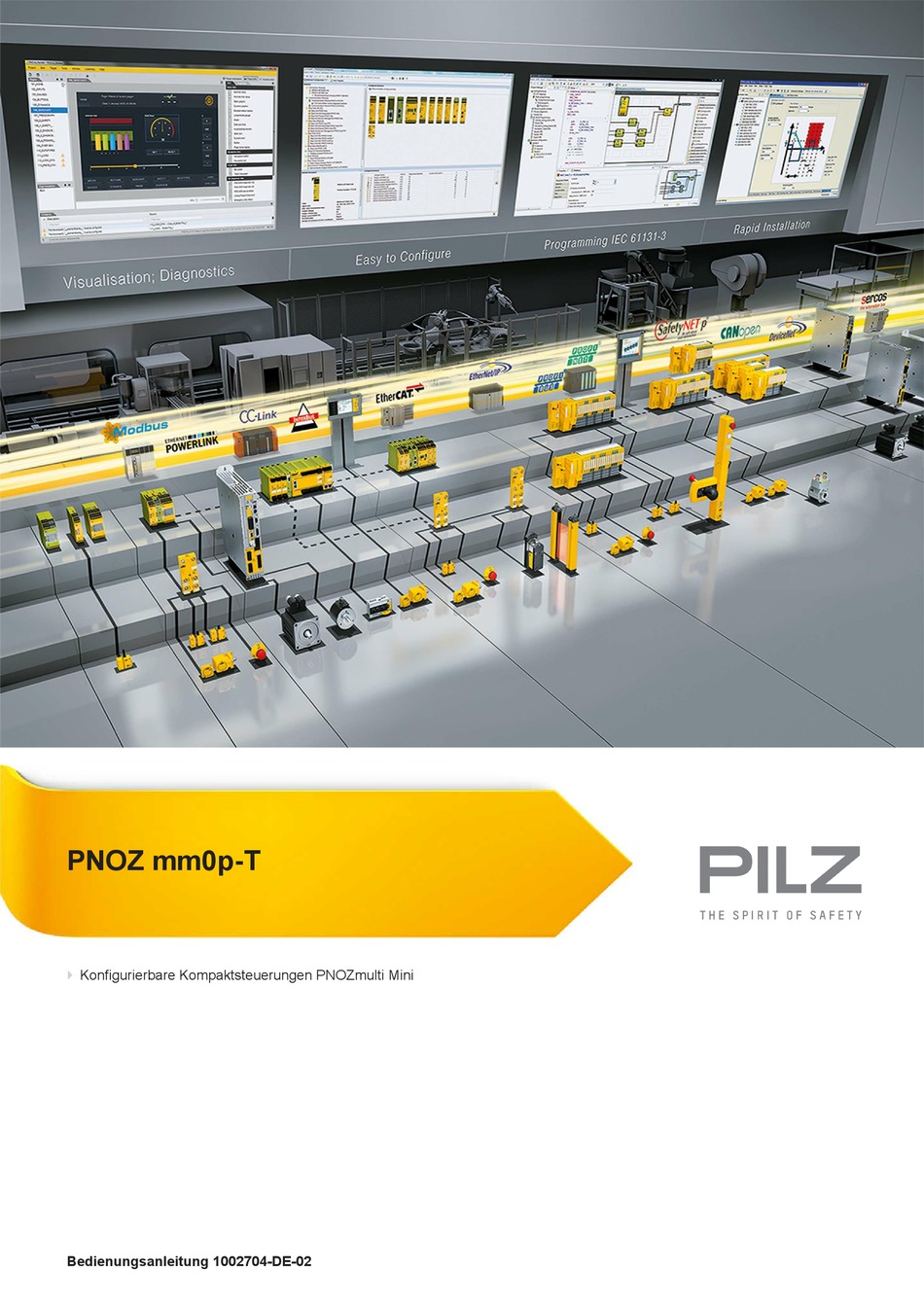

- Seite 1 PNOZ mm0p-T Konfigurierbare Kompaktsteuerungen PNOZmulti Mini Bedienungsanleitung 1002704-DE-02...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Kapitel 6 Inbetriebnahme Allgemeine Hinweise zur Verdrahtung Betriebsbereitschaft herstellen 6.2.1 Funktionstest bei der Inbetriebnahme 6.2.2 Chipkarte verwenden 6.2.3 Sicherheitssystem PNOZmulti in Betrieb nehmen 6.2.3.1 Projekt von Chipkarte laden 6.2.3.2 Projekt über USB-Schnittstelle laden 6.2.4 Anschluss Anschlussbeispiel Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 4 PNOZmulti neu starten PNOZmulti stoppen Kapitel 8 Technische Daten Sicherheitstechnische Kennzahlen Kapitel 9 Ergänzende Daten Maximale kapazitive Last C (µF) bei Laststrom I (A) an den Halbleiteraus- gängen Maximal zulässiger Summenstrom der Halbleiterausgänge Kapitel 10 Bestelldaten Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 5 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ mm0p-T. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 7 Übersicht Lieferumfang Basisgerät PNOZ mm0p-T Abschlussstecker rechts: (gelb) Abschlussstecker links: (gelb/schwarz) Gerätemerkmale Verwendung des Produkts PNOZ mm0p-T: Basisgerät des konfigurierbaren Steuerungssystems PNOZmulti Das Produkt hat die folgenden Merkmale: konfigurierbar im PNOZmulti Configurator Halbleiterausgänge: 4 Sicherheitsausgänge je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL CL 3 nach EN IEC 62061 12 Eingänge für den Anschluss von z.B.:...

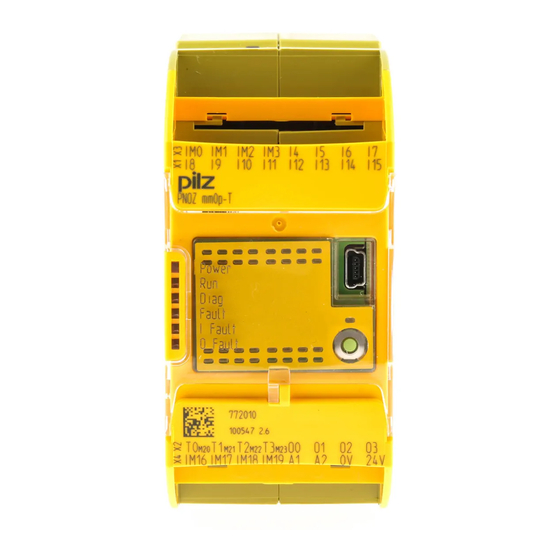

- Seite 8 Zur Verwendung des Produkts benötigen Sie eine Chipkarte. Es stehen Chipkarten mit 8 kByte und 32 kByte Speicher zur Verfügung. Für umfangreiche Projekte empfehlen wir die Chipkarte mit 32 kByte Speicher (siehe Technischer Katalog: Kapitel Zubehör). Frontansicht I/O LEDs LED INFO Frontansicht ohne und mit Abdeckung Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 9 Ein-/ Ausgänge IM0 – IM3 – Eingänge I4 ... I7 – konfigurierbare Ein-/ Ausgänge IM16 – IM19 – Versorgungsanschlüsse LEDs: – POWER – – DIAG – FAULT – I FAULT – O FAULT – INFO – Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 10 Sicherheitsstromkreisen nach VDE 0113 Teil 1 und EN 60204-1 ACHTUNG! Ein- und Ausgänge für Standardfunktionen dürfen nicht für sicherheitsge- richtete Anwendungen verwendet werden. Die Coated-Version-Variante des Produkts PNOZ mm0p-T ist für den Einsatz bei erhöhten Umweltanforderungen geeignet (siehe Technische Daten [ 26]).
- Seite 11 Bauteilen auf den Leiterplatten, Lötarbeiten usw). 3.3.4 Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 12 Sorgen Sie bei allen induktiven Verbrauchern für eine ausreichende Schutzbeschal- tung. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 13 Ausgangs im System ist in dem Dokument "PNOZmulti System- ausbau" beschrieben. Diagnose Die Status- und Fehlermeldungen, die die LEDs anzeigen, werden in einem Fehler-Stack gespeichert. Dieser Fehler-Stack kann vom PNOZmulti Configurator über die USB-Schnitt- stelle ausgelesen werden. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 14 Funktionsbeschreibung Blockschaltbild T0M20 T1M21 T2M22 T3M23 O0 O1 24 V 0 V A1 A2 24 V 0 V Configurable output Power Configurable Input input/output I12 I13 I14 I15 IM3 IM16 IM17 IM18 IM19 Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 15 WICHTIG Beschädigung durch elektrostatische Entladung! Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 16 Die Umgebungstemperatur des Produkts im Schaltschrank darf nicht höher sein, als in den technischen Daten angegeben ist. Gegebenenfalls ist eine Klimatisierung erforderlich. Montageabstände: 30 mm (1.181") IM0 IM1 IM2 PNOZ mm0.1p 20 mm 20 mm (0.787") (0.787") IM16 IM17 IM18 IM19 24 V 30 mm (1.181") Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 17 Stellen Sie sicher, dass die Abschlussstecker oben links und rechts am Gerät gesteckt sind: Links: Abschlussstecker schwarz/gelb Rechts: Abschlussstecker gelb Links: Rechts: Abschlussstecker Abschlussstecker gelb schwarz/gelb IM0 IM1 IM2 PNOZ mm0.1p IM16 IM17 IM18 IM19 24 V Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 18 Rechte Seite am Basisgerät und Erweiterungsmodule rechts vom Basisgerät: gel- ber Abschlussstecker Abschlussstecker Abschlussstecker Steckbrücke Rechts Links IM0 IM1 IM2 PNOZ mm0.1p IM16 IM17 IM18 IM19 24 V ACHTUNG! Basisgerät und Erweiterungsmodule nur im spannungslosen Zustand ste- cken. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 19 Testtakte, die Sie für die Schaltmatte verwenden, dürfen nicht noch einmal verwendet werden. Betriebsbereitschaft herstellen 6.2.1 Funktionstest bei der Inbetriebnahme ACHTUNG! Die korrekte Funktionsweise der Sicherheitseinrichtungen muss geprüft werden – nach dem Austausch der Chipkarte – nach dem Übertragen eines Projekts Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 20 Klemme A2: 0 V – Versorgungsspannung für die Halbleiterausgänge: – Klemme 24 V: + 24 V DC – Klemme 0V: 0 V Beachten Sie: Die Versorgungsspannung für die Halbleiterausgänge muss immer anliegen, auch wenn Sie die Halbleiterausgänge nicht verwenden. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 21 Ausgänge und der Versorgungsspannung über die LEDs angezeigt. Die LED "RUN" leuchtet. 6.2.4 Anschluss Versorgungsspannung Für das Sicherheitssystem + 24 V DC Für die Halbleiterausgänge 24 V + 24 V DC Muss immer anliegen, auch wenn die Halbleiterausgänge nicht ver- wendet werden Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 22 NOT-HALT mit Querschlusserkennung T1M21 T0M20 T0M20 Startkreis Eingangskreis ohne Querschlus- Eingangskreis mit Querschlusser- serkennung kennung T0M20 Redundanter Ausgang O0 (O2) O1 (O3) Einfacher Ausgang O0 (O2) O1 ( O3) Einfacher Ausgang mit erweiterter O0 (O2) Fehlererkennung* Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 23 Mantelleitungen). Beachten Sie, dass bei einem Fehler im Rückführkreis das Sicherheitssystem in den sicheren Zustand wechselt und alle Ausgänge abschaltet. Rückführkreis Redundanter Ausgang Kontakte externer Schütze O0 (O2) O1 (O3) Anschlussbeispiel Zweikanalige Not-Halt- und Schutztürbeschaltung, überwachter Start (IM18), Rückführkreis (IM16) Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 24 Das Gerät befindet sich im STOP-Zustand. Vorgehensweise, um das Gerät neu zu starten: Drücken Sie den Taster zwischen 4 und 8 Sekunden lang, um das Gerät neu zu star- ten. Lassen Sie den Taster los während die LED INFO schnell blinkt. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 25 Das Gerät befindet sich im RUN-Zustand. Vorgehensweise, um das Gerät zu stoppen: Drücken Sie den Taster zwischen 4 und 8 Sekunden lang, um das Gerät zu stoppen. Lassen Sie den Taster los während die LED INFO schnell blinkt. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 26 Spannung bei "1" UB - 2 V bei 0,1 A Eingänge Anzahl Signalpegel bei "0" -3 - +5 V DC Signalpegel bei "1" 15 - 30 V DC Eingangsspannung nach EN 61131-2 Typ 1 24 V DC Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 27 Überbrückung bei Spannungseinbrüchen der Versor- gungsspannung 20 ms Gleichzeitigkeit Kanal 1 und 2 max. Gleichzeitigkeit im Zweihandkreis 0,5 s Umweltdaten Umgebungstemperatur nach Norm EN 60068-2-14 Temperaturbereich -25 - 60 °C Lagertemperatur nach Norm EN 60068-2-1/-2 Temperaturbereich -25 - 70 °C Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 28 Art der Potenzialtrennung Basisisolierung Bemessungsstoßspannung 2500 V Mechanische Daten Einbaulage waagerecht auf Hutschiene Normschiene Hutschiene 35 x 7,5 EN 50022 Durchzugsbreite 27 mm Max. Leitungslänge Max. Leitungslänge pro Eingang 1,0 km Summe der Einzelleitungslängen am Taktausgang 2 km Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 29 1,54E-09 Eingang HL-Eingänge 1-kanalig PL d Cat. 2 SIL CL 2 3,95E-09 HL-Eingänge 2-kanalig PL e Cat. 4 SIL CL 3 4,61E-10 HL-Eingänge 1-kan., getak- tete Licht- schranke PL e Cat. 4 SIL CL 3 3,95E-10 Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 30 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 31 Ergänzende Daten Ergänzende Daten Maximale kapazitive Last C (µF) bei Laststrom I (A) an den Halbleiterausgängen C [µF] I [A] Maximal zulässiger Summenstrom der Halbleiterausgänge [mA] : Summenstrom Konfigurierbare Halbleiterausgänge (Hilfsausgänge) : Summenstrom: Halbleiterausgänge (Sicherheitsausgänge) Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 32 1 Satz Federkraftklemmen 751 008 ded terminals PNOZ s Set1 screw ter- 1 Satz Schraubklemmen 750 008 minals Kabel Produkttyp Merkmale Bestell-Nr. PSSu A USB-CAB03 Mini-USB-Kabel, 3 m 312 992 PSSu A USB-CAB05 Mini-USB-Kabel, 5 m 312 993 Bedienungsanleitung PNOZ mm0p-T 1002704-DE-02...
- Seite 33 Titelseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
