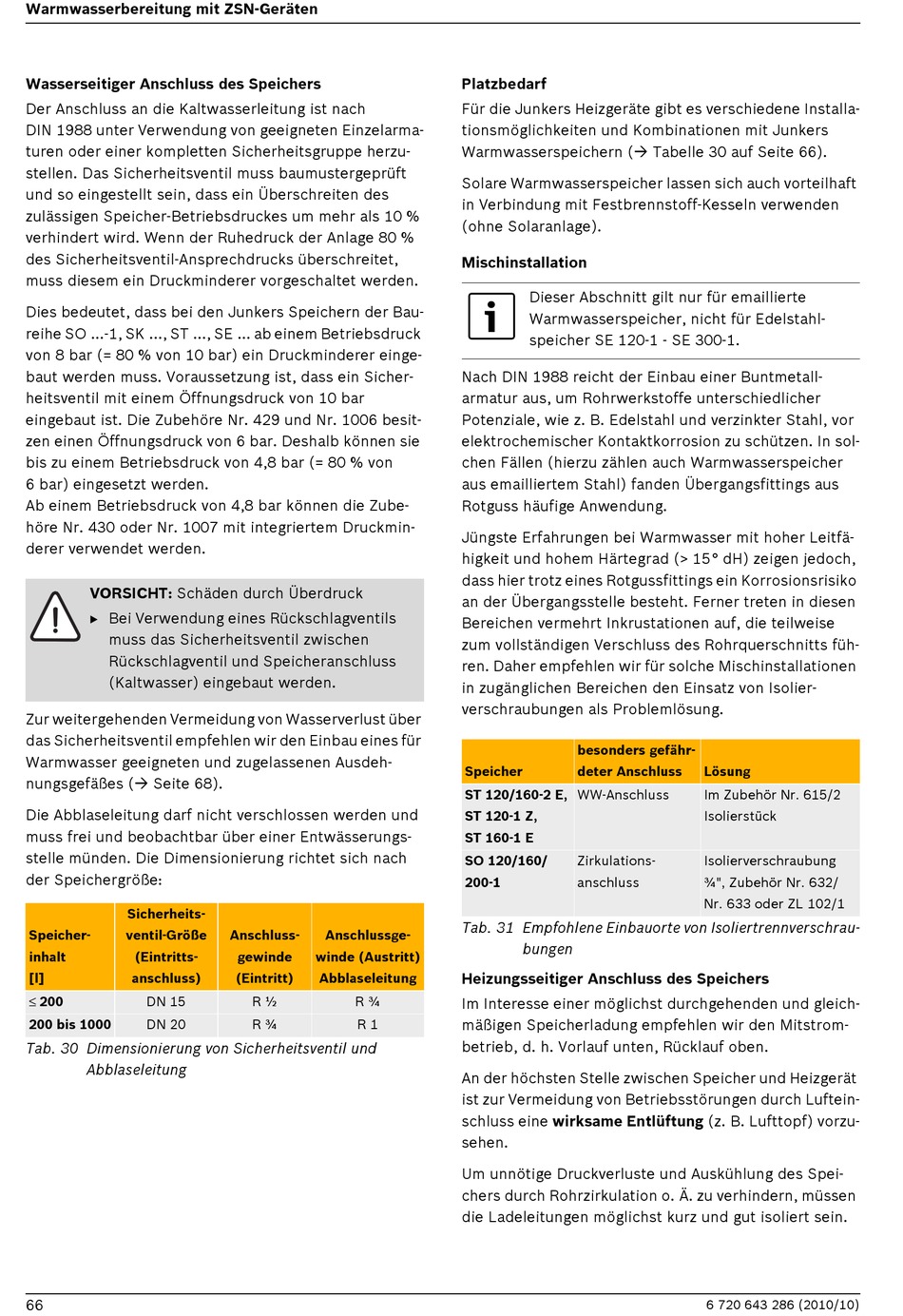

Warmwasserbereitung mit ZSN-Geräten
Wasserseitiger Anschluss des Speichers
Der Anschluss an die Kaltwasserleitung ist nach
DIN 1988 unter Verwendung von geeigneten Einzelarma-
turen oder einer kompletten Sicherheitsgruppe herzu-
stellen. Das Sicherheitsventil muss baumustergeprüft
und so eingestellt sein, dass ein Überschreiten des
zulässigen Speicher-Betriebsdruckes um mehr als 10 %
verhindert wird. Wenn der Ruhedruck der Anlage 80 %
des Sicherheitsventil-Ansprechdrucks überschreitet,
muss diesem ein Druckminderer vorgeschaltet werden.
Dies bedeutet, dass bei den Junkers Speichern der Bau-
reihe SO ...-1, SK ..., ST ..., SE ... ab einem Betriebsdruck
von 8 bar (= 80 % von 10 bar) ein Druckminderer einge-
baut werden muss. Voraussetzung ist, dass ein Sicher-
heitsventil mit einem Öffnungsdruck von 10 bar
eingebaut ist. Die Zubehöre Nr. 429 und Nr. 1006 besit-
zen einen Öffnungsdruck von 6 bar. Deshalb können sie
bis zu einem Betriebsdruck von 4,8 bar (= 80 % von
6 bar) eingesetzt werden.
Ab einem Betriebsdruck von 4,8 bar können die Zube-
höre Nr. 430 oder Nr. 1007 mit integriertem Druckmin-
derer verwendet werden.
VORSICHT: Schäden durch Überdruck
B Bei Verwendung eines Rückschlagventils
muss das Sicherheitsventil zwischen
Rückschlagventil und Speicheranschluss
(Kaltwasser) eingebaut werden.
Zur weitergehenden Vermeidung von Wasserverlust über
das Sicherheitsventil empfehlen wir den Einbau eines für
Warmwasser geeigneten und zugelassenen Ausdeh-
nungsgefäßes (
Seite 68).
Die Abblaseleitung darf nicht verschlossen werden und
muss frei und beobachtbar über einer Entwässerungs-
stelle münden. Die Dimensionierung richtet sich nach
der Speichergröße:
Sicherheits-
Speicher-
ventil-Größe
inhalt
(Eintritts-
[l]
anschluss)
≤ 200
DN 15
200 bis 1000
DN 20
Tab. 30 Dimensionierung von Sicherheitsventil und
Abblaseleitung
66
Anschluss-
Anschlussge-
gewinde
winde (Austritt)
(Eintritt)
Abblaseleitung
R ½
R ¾
R ¾
R 1
Platzbedarf
Für die Junkers Heizgeräte gibt es verschiedene Installa-
tionsmöglichkeiten und Kombinationen mit Junkers
Warmwasserspeichern (
Solare Warmwasserspeicher lassen sich auch vorteilhaft
in Verbindung mit Festbrennstoff-Kesseln verwenden
(ohne Solaranlage).
Mischinstallation
Dieser Abschnitt gilt nur für emaillierte
Warmwasserspeicher, nicht für Edelstahl-
speicher SE 120-1 - SE 300-1.
Nach DIN 1988 reicht der Einbau einer Buntmetall-
armatur aus, um Rohrwerkstoffe unterschiedlicher
Potenziale, wie z. B. Edelstahl und verzinkter Stahl, vor
elektrochemischer Kontaktkorrosion zu schützen. In sol-
chen Fällen (hierzu zählen auch Warmwasserspeicher
aus emailliertem Stahl) fanden Übergangsfittings aus
Rotguss häufige Anwendung.
Jüngste Erfahrungen bei Warmwasser mit hoher Leitfä-
higkeit und hohem Härtegrad (> 15° dH) zeigen jedoch,
dass hier trotz eines Rotgussfittings ein Korrosionsrisiko
an der Übergangsstelle besteht. Ferner treten in diesen
Bereichen vermehrt Inkrustationen auf, die teilweise
zum vollständigen Verschluss des Rohrquerschnitts füh-
ren. Daher empfehlen wir für solche Mischinstallationen
in zugänglichen Bereichen den Einsatz von Isolier-
verschraubungen als Problemlösung.
besonders gefähr-
Speicher
deter Anschluss
ST 120/160-2 E,
WW-Anschluss
ST 120-1 Z,
ST 160-1 E
SO 120/160/
Zirkulations-
200-1
anschluss
Tab. 31 Empfohlene Einbauorte von Isoliertrennverschrau-
bungen
Heizungsseitiger Anschluss des Speichers
Im Interesse einer möglichst durchgehenden und gleich-
mäßigen Speicherladung empfehlen wir den Mitstrom-
betrieb, d. h. Vorlauf unten, Rücklauf oben.
An der höchsten Stelle zwischen Speicher und Heizgerät
ist zur Vermeidung von Betriebsstörungen durch Luftein-
schluss eine wirksame Entlüftung (z. B. Lufttopf) vorzu-
sehen.
Um unnötige Druckverluste und Auskühlung des Spei-
chers durch Rohrzirkulation o. Ä. zu verhindern, müssen
die Ladeleitungen möglichst kurz und gut isoliert sein.
Tabelle 30 auf Seite 66).
Lösung
Im Zubehör Nr. 615/2
Isolierstück
Isolierverschraubung
¾", Zubehör Nr. 632/
Nr. 633 oder ZL 102/1
6 720 643 286 (2010/10)
