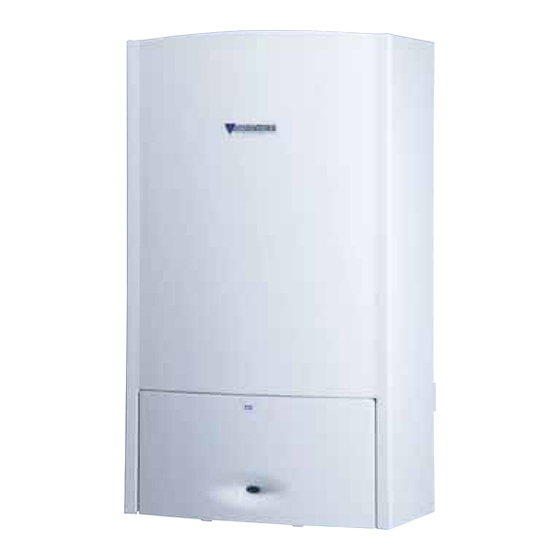

- Seite 1 Planungsunterlage Gas-Heizgeräte CERASTAR/CERAMINI ZSN 11-7 AE ZSN 18-7 AE ZSN 24-7 AE ZSN 18-7 AME ZSN 24-7 AME ZWN 18-7 AE ZWN 24-7 AE ZWN 18-7 AME ZWN 24-7 AME Leistungsbereich von 7 kW bis 24 kW Wärme fürs Leben...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Angaben zum Gerät ..... . 4 Elektro-Anschluss ..... . . 43 Technische Daten .
- Seite 3 Inhaltsverzeichnis Warmwasserbereitung mit ZSN-Geräten ..64 10 Abgasführung ......118 Allgemeines ..... . 64 10.1 Allgemeines .
- Seite 4 Angaben zum Gerät Angaben zum Gerät Technische Daten Einheit ZSN 11-7 AE Leistung maximale Nennwärmeleistung (P 10,9 maximale Nennwärmebelastung (Q 12,1 minimale Nennwärmeleistung (P minimale Nennwärmebelastung (Q maximale Nennwärmeleistung Warmwasser (P 10,9 maximale Nennwärmebelastung Warmwasser (Q 12,1 minimale Nennwärmeleistung Warmwasser minimale Nennwärmebelastung Warmwasser Gasanschlusswert Erdgas L/LL (H...
- Seite 5 Angaben zum Gerät Einheit ZSN/ZWN 18-7 AE ZSN/ZWN 24-7 AE Leistung maximale Nennwärmeleistung (P 18,3 24,5 maximale Nennwärmebelastung (Q 19,8 26,4 minimale Nennwärmeleistung (P 13,2 minimale Nennwärmebelastung (Q 10,9 14,5 maximale Nennwärmeleistung Warmwasser (P 18,3 24,5 maximale Nennwärmebelastung Warmwasser (Q 19,8 26,4 Gasanschlusswert...
- Seite 6 Angaben zum Gerät Einheit ZSN/ZWN 18-7 AME ZSN/ZWN 24-7 AME Leistung maximale Nennwärmeleistung (P 18,3 24,5 maximale Nennwärmebelastung (Q 19,8 26,4 minimale Nennwärmeleistung (P 13,2 minimale Nennwärmebelastung (Q 10,9 14,5 maximale Nennwärmeleistung Warmwasser (P 18,3 24,5 maximale Nennwärmebelastung Warmwasser (Q 19,8 26,4 Gasanschlusswert...
- Seite 7 Angaben zum Gerät Abmessungen und Mindestabstände min. min. Ø90 Ø60 6 720 640 383-01.1O Bild 1 ZSN 11-7 AE min. Ø110 min. Ø80 6 720 640 631-09 .1O Bild 2 ZSN/ZWN 18/24-7 AE Legende zu Bild 1 und Bild 2: Verkleidung Blende Montageanschlussplatte (Zubehör)
- Seite 8 Angaben zum Gerät min. min. 6 720 640 631-10.1O Bild 3 ZSN/ZWN 18/24-7 AME Klappe für Messöffnungen Wenn nicht anders angegeben, sind Längen- Verkleidung angaben in Grafiken und Tabellen dieses Blende Dokuments in Millimetern (mm). Abdeckblech für seitlichen Abgasanschluss Montageanschlussplatte (Zubehör) 6 720 643 286 (2010/10)
- Seite 9 Angaben zum Gerät Montageanschlussplatten Die Montageanschlussplatte (Zubehör) ermöglicht den schnellen und passgenauen Anschluss der bauseitigen Ver- rohrung an das Heizgerät. Aufputz-Zubehör Nr. 993 für ZSN ... 6 720 611 875-01.6O Bild 4 Anschlussmaße Montageanschlussplatte Zubehör Nr. 993 Unterputz-Zubehör Nr. 994 für ZSN ... 6 720 611 876-01.5O Bild 5 Anschlussmaße Montageanschlussplatte Zubehör Nr.
- Seite 10 Geräteaufbau Geräteaufbau 6 720 640 383-02.2O Bild 6 ZSN 11-7 AE 6 720 643 286 (2010/10)
- Seite 11 Geräteaufbau Legende zu Bild 6: Heatronic 3 Hauptschalter Kontrolllampe Brennerbetrieb Servicetaste Schornsteinfegertaste Vorlauftemperaturregler Betriebsleuchte Hier kann ein witterungsgeführter Regler oder eine Schaltuhr eingebaut sein (Zubehör) Warmwasser-Temperaturregler Tastensperre eco-Taste reset-Taste Display Bypass 3-Wege-Ventil Motor Vorlauftemperaturfühler Wärmeblock-Temperaturbegrenzer Differenzdruckschalter Verstellbare Drosselblende Aufhängelaschen Verbrennungsluftansaugung Abgasrohr Verbrennungsluft-Messstutzen Abgasmessstutzen...
- Seite 12 Geräteaufbau 6 720 640 631-02.1O Bild 7 ZSN/ZWN 18/24-7 AE 6 720 643 286 (2010/10)
- Seite 13 Geräteaufbau Legende zu Bild 7: Heatronic 3 Hauptschalter Kontrolllampe Brennerbetrieb Servicetaste Schornsteinfegertaste Vorlauftemperaturregler Betriebsleuchte Hier kann ein witterungsgeführter Regler oder eine Schaltuhr eingebaut sein (Zubehör) Warmwasser-Temperaturregler Tastensperre eco-Taste reset-Taste Display Warmwasser-Temperaturfühler (ZWN) 3-Wege-Ventil Motor Vorlauftemperaturfühler Plattenwärmetauscher (ZWN) Brennervorlauf-Temperaturfühler Kontrollfenster Zündelektrode Ausdehnungsgefäß...
- Seite 14 Geräteaufbau 6 720 640 631-03.1O Bild 8 ZSN/ZWN 18/24-7 AME 6 720 643 286 (2010/10)
- Seite 15 Geräteaufbau Legende zu Bild 8: Heatronic 3 Hauptschalter Kontrolllampe Brennerbetrieb Servicetaste Schornsteinfegertaste Vorlauftemperaturregler Betriebsleuchte Hier kann ein witterungsgeführter Regler oder eine Schaltuhr eingebaut sein (Zubehör) Warmwasser-Temperaturregler Tastensperre eco-Taste reset-Taste Display Warmwasser-Temperaturfühler (ZWN) 3-Wege-Ventil Motor Vorlauftemperaturfühler Plattenwärmetauscher (ZWN) Brennervorlauf-Temperaturfühler Kontrollfenster Zündelektrode Ausdehnungsgefäß...
- Seite 16 Anlagenbeispiele Anlagenbeispiele Heizanlagen ohne Warmwasserbereitung 3.1.1 Anlagenschema 1: ungemischter Heizkreis ohne hydraulische Weiche Komponenten der Heizungsanlage Funktionsbeschreibung • Gas-Heizgerät Cerastar/Ceramini Die einfach aufgebauten Anlagen mit einem ungemisch- ten Heizkreis ohne hydraulische Weiche können sowohl • ein ungemischter Heizkreis witterungsgeführt als auch raumtemperaturgeführt •...
- Seite 17 Anlagenbeispiele Legende zu Bild 9 bis 12: Außentemperaturfühler Heizkreis Absperrarmatur Heizungspumpe (Primärkreis) FR 10 Raumtemperaturregler MT 10 Einkanal-Schaltuhr FR 100 Raumtemperaturregler Temperaturwächter FW 100 witterungsgeführter Regler Typformel Bezeichnung Bestell-Nr. Stück Preis Heizgerät ZSN 11-7 AE 23 Ceramini Gas-Heizgerät Erdgas 23 7 716 010 361 ZSN 11-7 AE 21 Ceramini Gas-Heizgerät Erdgas 21...
- Seite 18 Anlagenbeispiele 3.1.2 Anlagenschema 2: ungemischter Heizkreis mit hydraulischer Weiche Komponenten der Heizungsanlage Funktionsbeschreibung • Gas-Heizgerät Cerastar/Ceramini Die einfach aufgebauten Anlagen mit hydraulischer Wei- che werden vorzugsweise witterungsgeführt betrieben. • ein ungemischter Heizkreis • witterungsgeführte Regelung Der ungemischte Heizkreis mit hydraulischer Weiche wird durch einen witterungsgeführten Regler FW 100 Merkmale geregelt.
- Seite 19 Anlagenbeispiele Typformel Bezeichnung Bestell-Nr. Stück Preis Heizgerät ZSN 11-7 AE 23 Ceramini Gas-Heizgerät Erdgas 23 7 716 010 361 ZSN 11-7 AE 21 Ceramini Gas-Heizgerät Erdgas 21 7 716 010 362 ZSN 18-7 AE 23 Cerastar Gas-Heizgerät Erdgas 23 7 716 010 372 ZSN 18-7 AE 21 Cerastar Gas-Heizgerät Erdgas 21 7 716 010 374...
- Seite 20 Anlagenbeispiele Heizanlagen mit Warmwasserbereitung durch indirekt beheizten Speicher 3.2.1 Anlagenschema 3: ungemischter Heizkreis ohne hydraulische Weiche Komponenten der Heizungsanlage Fall wird das Programm für die Zirkulationspumpe über den FW 100 oder FR 110 gesteuert. • Gas-Heizgerät Cerastar/Ceramini mit integriertem 3- Wege-Ventil und Vorrangschaltung für Speicherladung Funktionsbeschreibung •...
- Seite 21 Anlagenbeispiele Legende zu Bild 15 bis Bild 18: Außentemperaturfühler Rückschlagventil Absperrarmatur Speichertemperaturfühler FR 110 Raumtemperaturregler Temperaturwächter FW 100 witterungsgeführter Regler Warmwasserspeicher Heizkreis Warmwasseraustritt Heizungspumpe (Primärkreis) Zirkulation Kaltwassereintritt Zirkulationspumpe Typformel Bezeichnung Bestell-Nr. Stück Preis Heizgerät ZSN 11-7 AE 23 Ceramini Gas-Heizgerät Erdgas 23 7 716 010 361 ZSN 11-7 AE 21 Ceramini Gas-Heizgerät Erdgas 21...
- Seite 22 Anlagenbeispiele 3.2.2 Anlagenschema 4: ein ungemischter Heizkreis und ein gemischter Heizkreis Komponenten der Heizungsanlage Fall wird das Programm für die Zirkulationspumpe über den FW 200 gesteuert. • Gas-Heizgerät Cerastar/Ceramini mit integriertem 3- Wege-Ventil und Vorrangschaltung für Speicherladung Funktionsbeschreibung • ein ungemischter Heizkreis Bei Anlagen mit zwei Heizkreisen bietet sich der Einsatz •...
- Seite 23 Anlagenbeispiele Typformel Bezeichnung Bestell-Nr. Stück Preis Heizgerät ZSN 11-7 AE 23 Ceramini Gas-Heizgerät Erdgas 23 7 716 010 361 ZSN 11-7 AE 21 Ceramini Gas-Heizgerät Erdgas 21 7 716 010 362 ZSN 18-7 AE 23 Cerastar Gas-Heizgerät Erdgas 23 7 716 010 372 ZSN 18-7 AE 21 Cerastar Gas-Heizgerät Erdgas 21 7 716 010 374...
- Seite 24 Anlagenbeispiele Heizanlagen mit Warmwasserbereitung durch Kombigerät 3.3.1 Anlagenschema 5: ungemischter Heizkreis ohne hydraulische Weiche Komponenten der Heizungsanlage Funktionsbeschreibung • Gas-Heizgerät Cerastar als Kombigerät ZWN ... Die einfach aufgebauten Anlagen mit einem ungemisch- ten Heizkreis ohne hydraulische Weiche können sowohl • ein ungemischter Heizkreis witterungsgeführt als auch raumtemperaturgeführt •...
- Seite 25 Anlagenbeispiele Legende zu Bild 20 bis Bild 23: Außentemperaturfühler Heizungspumpe (Primärkreis) Absperrarmatur Kaltwasser FR 10 Raumtemperaturregler MT 10 Einkanal-Schaltuhr FR 100 Raumtemperaturregler Temperaturwächter FW 100 witterungsgeführter Regler Warmwasser Heizkreis Typformel Bezeichnung Bestell-Nr. Stück Preis Heizgerät ZWN 18-7 AE 23 Cerastar Gas-Heizgerät Erdgas 23 7 716 010 371 ZWN 18-7 AE 21 Cerastar Gas-Heizgerät Erdgas 21...
- Seite 26 Anlagenbeispiele 3.3.2 Anlagenschema 6: ungemischter Heizkreis mit hydraulischer Weiche Komponenten der Heizungsanlage Der ungemischte Heizkreis mit hydraulischer Weiche wird durch einen witterungsgeführten Regler FW 100 in • Gas-Heizgerät Cerastar als Kombigerät ZWN ... Verbindung mit dem Powermodul IPM 1 geregelt. Die •...
- Seite 27 Anlagenbeispiele Typformel Bezeichnung Bestell-Nr. Stück Preis Heizgerät ZWN 18-7 AE 23 Cerastar Gas-Heizgerät Erdgas 23 7 716 010 371 ZWN 18-7 AE 21 Cerastar Gas-Heizgerät Erdgas 21 7 716 010 373 ZWN 18-7 AME 23 Cerastar Gas-Heizgerät Erdgas 23 7 716 010 379 ZWN 18-7 AME 21 Cerastar Gas-Heizgerät Erdgas 21 7 716 010 381...
- Seite 28 Zubehör Nr. 997 verfügbar, passend für die Montage- Fußbodenheizungen anschlussplatten Zubehör Nr. 993 und Nr. 994. Merkblatt 7 181 465 172 über den Einsatz von Junkers Bei Zweirohrheizungen muss am entferntesten Heizkör- Gasgeräten in Fußbodenheizungen beachten. per ein 3-Wege-Ventil eingebaut werden.
- Seite 29 Planungshinweise In der Montage-Anschlussplatte Zubehör Nr. 258 ist der Austauschinstallation von ZSN/ZWN 18/24-7 AME an Anschlussnippel R ¾ eingebaut (R ½ lose beigelegt). Die Montageanschlussplatten Zubehör Nr. 993 und Nr. 994 Um eine Taupunktunterschreitung bei ei- enthalten einen Gashahn R ½. nem LAS Anschluss zu vermeiden: Membransicherheitsventil B Abgaszubehör AZ 352 verwenden.
- Seite 30 Planungshinweise Vorschriften B Vor der Installation Stellungnahmen des Gasversor- • Österreich: gungsunternehmens und des Schornsteinfeger- – ÖVGW-Richtlinien G 1 und G 2 sowie regionale meisters einholen. Bauordnungen B Aufstellung, Stromanschluss, gas- und abgasseitigen – ÖNORM H 5195-1 (Verhütung von Schäden durch Anschluss und Inbetriebnahme darf nur ein beim Gas- Korrosion und Steinbildung in geschlossenen oder Energieversorgungsunternehmen zugelassener...
- Seite 31 Planungshinweise Aufstellort Verbrennungsluft Zur Vermeidung von Korrosion muss die Verbrennungs- Vorschriften zum Aufstellraum luft frei von aggressiven Stoffen sein. Die DVGW-TRGI und für Flüssiggasgeräte die TRF in der Als korrosionsfördernd gelten Halogen-Kohlenwasser- jeweils neuesten Fassung beachten. stoffe, die Chlor- oder Fluorverbindungen enthalten. B Länderspezifische Bestimmungen beachten.
- Seite 32 Planungshinweise Ausdehnungsgefäß B Im Grenzbereich: Genaue Gefäßgröße nach DIN EN 12828 ermitteln. Die folgenden Diagramme ermöglichen die überschlä- B Wenn der Schnittpunkt rechts neben der Kurve liegt: gige Schätzung, ob das eingebaute Ausdehnungsgefäß Zusätzliches Ausdehnungsgefäß installieren. ausreicht oder ein zusätzliches Ausdehnungsgefäß benö- tigt wird (nicht für Fußbodenheizung).
- Seite 33 Geräusche an den Heizkörperventilen verursa- chen. Das kann vermieden werden durch den Einbau • Generell bei relativ geringen Strömungswiderstän- eines automatischen Bypasses aus dem Junkers Zube- den im Kesselkreis und Rohrnetz verwenden. hörprogramm in die Montageanschlussplatte. H / m Überström-...
- Seite 34 Planungshinweise Auslegung des Gasströmungs- Leistungsstufen wächters • Die Leistungsstufen 2 - 7 sind individuell wählbar. Außer in normalen Wohngebäuden muss ein Gas- H / m strömungswächter in Bürogebäuden, Hotels, Pflegehei- men, Schulen und Kinderheimen eingebaut werden. Bei Gasanlagen auf einem Werksgelände mit Industrie- nutzung ist der Einbau eines Gasströmungswächters nicht vorgeschrieben.
- Seite 35 Planungshinweise Abgasanschluss ZSN/ZWN 18/24-7 AME an den Mauerkasten Austausch bei Anschluss an LAS Mit dem Abgaszubehör AZ 352 ist es problemlos mög- lich, dass vorhandene Gas-Heizgeräte mit 18 kW oder 24 kW gegen leistungsgleiche Gas-Heizgeräte ZSN/ZWN 18/24-7 AME ausgetauscht werden. Eine Neuberechnung oder Änderung am Anschlussstein des LAS ist nicht erforderlich.
- Seite 36 Planungshinweise 4.9.2 Austausch von Z/ZW 18 AGP...F Bestand Z/ZW 18 AGP...F mit Abgasführung nach hinten über Cerastar ZSN/ZWN 18-7 AME Mauerkasten, Heizungs-, Gas- und Wasseranschlüsse UP • auf bestehendem Mauerkasten mit AZ 115 vertikal mit Zubehör Nr. 258 und Nr. 223/220. •...
- Seite 37 Planungshinweise 4.9.3 Austausch von ZR/ZWR 15/20 AGM Bestand ZR/ZWR 15/20 AGM mit waagerechter Abgasführung Cerastar ZSN/ZWN 18/24-7 AME AK…, Heizungs-, Gas- und Wasseranschlüsse UP vertikal • auf bestehendem Mauerkasten mit Zubehör Nr. 258 und Nr. 223/220. • Heizungs-, Gas- und Wasseranschlüsse UP auf beste- hende Montageplatte mit Verlängerung Nr.
- Seite 38 Planungshinweise 4.9.4 Austausch von ZR/ZSR/ZWR 18/24-1 AME oder ZR/ZSR/ZWR 18/24-2 AE/ADE Bestand ZR/ZSR/ZWR 18/24-1 AME oder ZR/ZSR/ZWR 18/24- Cerastar ZSN/ZWN 18/24-7 AME 2 AE/ADE mit waagerechter/senkrechter Abgasführung • auf bestehendem Mauerkasten AK/AKV…, Heizungs-, Gas- und Wasseranschlüsse UP • Heizungs-, Gas- und Wasseranschlüsse bleiben beste- vertikal mit Zubehör Nr.
- Seite 39 Planungshinweise 4.9.5 Austausch von Ceranox ZV/ZWV 20 A Abgasführung senkrecht (AFV…), hydraulische Anschlüsse UP vertikal mit Nr. 258, 223/220 Bestand Ceranox ZV/ZWV 20 A mit senkrechter Abgasführung Cerastar ZSN/ZWN 18/24-7 AME AFV…, Heizungs-, Gas- und Wasseranschlüsse UP verti- • Mauerkasten neu AZ 326 kal mit Zubehör Nr.
- Seite 40 Planungshinweise Abgasführung senkrecht (AFV…), hydraulische Anschlüsse UP horizontal mit Nr. 451/452/453 Bestand Ceranox ZV/ZWV 20 A mit senkrechter Abgasführung Cerastar ZSN/ZWN 18/24-7 AME AFV…, Heizungs-, Gas- und Wasseranschlüsse UP hori- • Mauerkasten neu AZ 326 zontal mit Zubehör Nr. 451/452/453. •...
- Seite 41 Planungshinweise Abgasführung waagerecht (AF…) seitlich oder nach hinten, hydraulische Anschlüsse UP vertikal mit Nr. 258, 223/220 Bestand Ceranox ZV/ZWV 20 A mit waagerechter Abgasführung Cerastar ZSN/ZWN 18/24-7 AME AF… seitlich oder nach hinten, Heizungs-, Gas- und Was- • Abgasführung seitlich mit Mauerkasten neu AZ 325 seranschlüsse UP vertikal mit Zubehör Nr.
- Seite 42 Planungshinweise Abgasführung waagerecht (AF…) seitlich oder nach hinten, hydraulische Anschlüsse UP horizontal mit Nr. 451/452/453 Bestand Neu: Ceranox ZV/ZWV 20 A mit waagerechter Abgasführung Cerastar ZSN/ZWN 18/24-7 AME AF… seitlich oder nach hinten, Heizungs-, Gas- und Was- • Abgasführung seitlich mit Mauerkasten neu AZ 325 seranschlüsse UP horizontal mit Zubehör Nr.
- Seite 43 Elektro-Anschluss Elektro-Anschluss Verdrahtung Gerät anschließen Alle Regel-, Steuer- und Sicherheitsbauteile der Heiz- Das Gerät wird mit einem festangeschlossenen Netz- geräte sind fertig verdrahtet. Die Sicherheitstemperatur- kabel ohne Netzstecker ausgeliefert. begrenzer sind im 24-V-DC-Stromkreis angeordnet. Für den elektrischen Anschluss einen geeigneten Ste- Installationsarbeiten und Schutzmaßnahmen entspre- cker an das Netzkabel montieren oder das Netzkabel fest chend VDE-Bestimmungen 0100 und Sondervorschriften...
- Seite 44 Elektro-Anschluss Elektrischer Anschluss der Regler Temperaturwächter TB 1 vom Vorlauf einer Fußbodenheizung anschließen Verwendbar sind raumtemperaturgeführte Regler FR 10, FR 50, FR 100 und FR 110 oder witterungsgeführte Vor- Bei Heizungsanlagen nur mit Fußbodenheizung und lauftemperaturregler FW 100 und FW 200. direktem hydraulischen Anschluss an das Gerät.
- Seite 45 Elektro-Anschluss Elektrischer Anschluss eines externen Meldegeräts für Störsignale: IUM 1 230V AC Bei einer Sicherheitsabschaltung des Heizgeräts, z. B. 230V wegen Gasmangels, liegt am Anschluss A1 im IUM eine 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Spannung von 230 V AC an.
- Seite 46 Heizungsregelung Heizungsregelung Heatronic 3 und witterungsgeführte Regler Die witterungsgeführten Regler FW 100 und FW 200 können in das Heizgerät eingebaut oder auf die Wand montiert werden. 6 720 612 220-03.1R Bild 50 Wandmontage Bild 52 Einbau in das Heizgerät Bei der Wandmontage wird der Sockel mit Schrauben auf eine handelsübliche Unterputzdose montiert und anschließend der Regler aufgesetzt.
- Seite 47 Die witterungsgeführten Regler zeichnen sich besonders Wenn in bestehenden Anlagen ein raumtemperatur- durch ihre flexible Einsatzmöglichkeit aus. Sie können geführter Junkers Regler über die 1-2-4-Schnittstelle ins Gerät eingebaut werden und in Verbindung mit einer angeschlossen ist, kann das Heizgerät gegen Cerastar/ Fernbedienung erfolgt der Zugriff vom Wohnraum aus Ceramini Z.N ...-7 ..
- Seite 48 Heizungsregelung Übersicht über Funktionen der BUS-gesteuerten Regler witterungsgeführter raumtemperaturgeführter Regler Regler Regler FR 10 FR 50 FR 100 FR 110 FW 100 FW 200 1 ungemischter Heizkreis (mit MT 10/ DT 20)) 1 gemischter Heizkreis – – (mit IPM 1) (mit IPM 1) (mit IPM 1) (mit IPM 1) 2 gemischte Heizkreise –...
- Seite 49 Raumtemperaturgeführte Regler FR 10 Verwendung • raumtemperaturgeführter Regler • stetige Leistungssteuerung von Junkers Gas-Heizgeräten mit Heatronic 3 • Kommunikation mit Wärmeerzeuger über 2-Draht-Bus • nach EnEV § 12 ist der Einsatz nur in Verbindung mit einer Zeitschaltuhr zulässig Funktion • 2-Draht-BUS-Technologie, verpolungssicherer Anschluss an Heatronic 3 •...
- Seite 50 Heizungsregelung FR 100 Verwendung • raumtemperaturgeführter Regler • stetige Leistungssteuerung von Junkers Gas-Heizgeräten mit Heatronic 3 • Kommunikation mit dem Wärmeerzeuger über 2-Draht-BUS oder 1-2-4-Schnittstelle Funktion • 2-Draht-BUS-Technologie, verpolungssicherer Anschluss an Heatronic 3 • regelt einen gemischten oder ungemischten Heizkreis •...
- Seite 51 Heizungsregelung FR 110 Verwendung • raumtemperaturgeführter Regler • stetige Leistungssteuerung von Junkers Gas-Heizgeräten mit Heatronic 3 • Kommunikation mit dem Wärmeerzeuger über 2-Draht-BUS Funktion • 2-Draht-BUS-Technologie, verpolungssicherer Anschluss an Heatronic 3 • regelt einen gemischten oder ungemischten Heizkreis • Warmwasser-Programm für Warmwasserspeicher (Zeit und Temperatur einstellbar) •...
- Seite 52 Heizungsregelung Witterungsgeführte Regler FW 100 Verwendung • witterungsgeführter Vorlauftemperaturregler • stetige Leistungssteuerung von Junkers Gas-Heizgeräten mit Heatronic 3 • Kommunikation mit dem Wärmeerzeuger über 2-Draht-Bus Funktion • 2-Draht-Bus-Technologie, verpolungssicherer Anschluss an Heatronic 3 • regelt einen gemischten oder ungemischten Heizkreis •...
- Seite 53 Heizungsregelung FW 200 Verwendung • witterungsgeführter Vorlauftemperaturregler • stetige Leistungssteuerung von Junkers Gas-Heizgeräten mit Heatronic 3 • Kommunikation mit dem Wärmeerzeuger über 2-Draht-Bus Funktion • 2-Draht-Bus-Technologie, verpolungssicherer Anschluss an Heatronic 3 • regelt zwei gemischte Heizkreise ohne Fernbedienung • maximal vier gemischte Heizkreise möglich (FW 200 + zwei FB 100 + zwei IPM 2) •...
- Seite 54 Heizungsregelung Zubehör für 2-Draht-BUS-Regler IPM 1 Verwendung • Powermodul zur Ansteuerung von Heizungspumpe und Mischer für einen gemischten oder ungemischten Heizkreis • oder • Ansteuerung der Speicherladepumpe und Zirkulationspumpe für einen Speicherkreis • Kommunikation mit dem Wärmeerzeuger und Regler über 2-Draht-Bus •...
- Seite 55 Heizungsregelung ISM 1 Verwendung • Solarmodul für solare Warmwasserbereitung in Verbindung mit Fx-Regler • Kommunikation mit dem Wärmeerzeuger und Regler über 2-Draht-Bus • 3 Schaltausgänge 230 V AC, 50 Hz, 2,5 A, maximal 80 W • 3 Fühlereingänge • Funktionsstatus LED Montage •...
- Seite 56 Heizungsregelung Kaskadenmodul Verwendung • Kaskadenmodul zur Ansteuerung von 4 Heizgeräten in Verbindung mit FW 200 und Cerastar • Bei externer Last- oder Temperaturvorgabe 0 - 10 V können bis zu vier ICM zusammen geschaltet werden (am Führungs-ICM werden Außen- und Vorlauftemperaturfühler angeschlossen) •...
- Seite 57 Heizungsregelung Zubehör witterungsgeführte Regelung - Fernbedienung FB 10 Verwendung • Fernbedienung zur temporären Sollwertverstellung für witterungsgeführten Heizkreis in Verbindung mit FW 100 oder FW 200 • Einsetzbar für Heizkreis 1 oder 2 (für Heizkreis 3 und 4 muss der FB 100 verwendet werden) •...
- Seite 58 Heizungsregelung Zubehör für Regelung - externe Temperaturfühler Verwendung • Vorlauftemperaturfühler • in Verbindung mit FW 100, FW 200 und IPM 1, IPM 2 Funktion • in Verbindung mit der hydraulischen Weiche HW 25, HW 50 oder bauseitiger Weiche Lieferumfang • Anschlusskabel, Wärmeleitpaste, Spannband Montage •...
- Seite 59 Heizungsregelung 6.11 Zubehör Heizungsmischer und Stellmotor SM 3-1 • Stellmotor auf Junkers 3-Wege-Mischer • 1,5 m Anschlusskabel • Kunststoffgehäuse • Drehmoment 6 Nm • Drehwinkel 90° • Laufzeit 120 sec/90° • Anschluss: 230 V AC, 50 Hz Bestell-Nr. 7 719 003 642 DWM...-2...
- Seite 60 Heizungsregelung Dimensionierung für typische Einsatzbereiche Ein Großteil der Junkers Mischer wird in Anlagen einge- Um eine gute Reglercharakteristik zu erreichen, muss setzt, die hydraulisch den gezeigten Beispielen im der Druckabfall im Mischer gleich sein dem Druckabfall Kapitel 3 entsprechen. Für diese Anwendungen ist die des sogenannten „mengenvariablen“...
- Seite 61 Heizungsregelung 6.12 Durchflussdiagramme thermostatischer Heizkörperventile Universalventile 2 K 3 K offen 60000 50000 40000 30000 20000 10000 9000 8000 7000 6000 5000 4000 3000 2000 1000 40 50 60 80 100 V [l/h] 7 181 465 253-39.2O Bild 56 Durchflussdiagramm für Universalventile Volumenstrom Der empfohlene Einsatzbereich ist im Δp...
- Seite 62 Heizungsregelung Voreinstellbare Ventile 4 5 6 7 8 60000 50000 40000 30000 20000 10000 9000 8000 7000 6000 5000 4000 3000 2000 1000 8 10 30 40 50 60 80 100 300 400 V [l/h] 7 181 465 253-40.2O Bild 57 Durchflussdiagramm für voreinstellbare Ventile Volumenstrom Der empfohlene Einsatzbereich ist im...
- Seite 63 Heizungsregelung Rücklaufverschraubung 2 1/2 4, Dg 1 1 1/2 2 4, Eck 60000 50000 40000 30000 20000 10000 8000 7000 6000 5000 4000 3000 2000 1000 30 40 50 500 700 1000 V [l/h] 7 181 465 253-45.2O Bild 58 Durchflussdiagramm für Rücklaufverschraubungen Volumenstrom Δp...
- Seite 64 Allgemeines Warmwasserkomfort Die Leistungszahl nach DIN 4108 entspricht der Anzahl Die Warmwasserbereitung erfolgt bei den Junkers Gas- der voll zu versorgenden Wohnungen mit je 3,5 Perso- Heizgeräten ZSN ...-7 AE/AME über einen indirekt nen, einer Normalbadewanne und zwei weiteren Zapf- beheizten Warmwasserspeicher.
- Seite 65 Warmwasserbereitung mit ZSN-Geräten Auswahl von Warmwasserspeichern Auswahlkriterien sind: • gewünschter Komfort (Zahl der Personen, Nutzung), Messgröße: N -Zahl • zur Verfügung stehende Heizgeräteleistung • zur Verfügung stehender Platz Speicherauswahl nach N -Zahl, Kombination mit Heizgeräten nach kombinierbar mit Heizgerät DIN 4708 / bei Beschrei- Speicher max.
- Seite 66 Mischinstallation muss diesem ein Druckminderer vorgeschaltet werden. Dieser Abschnitt gilt nur für emaillierte Dies bedeutet, dass bei den Junkers Speichern der Bau- Warmwasserspeicher, nicht für Edelstahl- reihe SO ...-1, SK ..., ST ..., SE ... ab einem Betriebsdruck speicher SE 120-1 - SE 300-1.
- Seite 67 Warmwasserbereitung mit ZSN-Geräten Zirkulationsleitung Parallelschaltung von zwei Speichern Die Junkers Speicher sind mit einem eigenen Zirkulati- onsanschluss versehen. Wenn keine Zirkulationsleitung angeschlossen wird, muss der Anschluss verschlossen werden. Für die Speicherausführungen ST 120-2 E/160-2 E steht das Zubehör ZL 102/1, bestehend aus einem Kunststoff- RV ZP tauchrohr und Verschraubungen, zur Verfügung.
- Seite 68 Warmwasserbereitung mit ZSN-Geräten Warmwasser-Ausdehnungsgefäß Durchflussbegrenzung Zur bestmöglichen Nutzung der Speicherkapazität und Durch Einbau eines für Warmwasser geeigneten Ausdeh- zur Verhinderung einer frühzeitigen Durchmischung nungsgefäßes kann unnötiger Wasserverlust vermieden empfehlen wir den Kaltwasserzulauf zum Speicher auf werden. Der Einbau muss in die Kaltwasserzuleitung zwi- nachstehenden Durchfluss vorzudrosseln: schen Speicher und Sicherheitsgruppe erfolgen.
- Seite 69 Warmwasserbereitung mit ZSN-Geräten Warmwasserspeicher ST 50/80-5 Die Junkers Warmwasserspeicher ST 50/80-5 wurden so konstruiert, dass sämtliche Anschlüsse sowohl heizungs- als auch sanitärseitig an der Ober- und Unterseite des Warmwasserspeichers enden. Eine Wärmedämmung aus PUR-Hartschaum unter der weißen Blech-Ummantelung reduziert den Bereitschafts-Energieverbrauch.
- Seite 70 Warmwasserbereitung mit ZSN-Geräten Bau- und Anschlussmaße R ¾ R ¾ R ¾ ≥ 200* R ¾ Rp 1 6 720 604 474-05.2O 6720604474-02.2J Bild 63 Ansicht von oben Bild 62 Maßangaben hinter einem Schrägstrich beziehen Kaltwasseranschluss R ¾ sich auf die nächstgrößere Speicherausführung. Magnesium-Anode Speicherrücklauf R ¾...
- Seite 71 Warmwasserbereitung mit ZSN-Geräten Warmwasserspeicher ST 50/80-5 bei Übereinanderanordnung Ø90 Ø60 ST50-5 ST80-5 6 720 643 286-14.1O Bild 65 Maß ZSN 11-7 AE Mit dem Anschlusszubehör Nr. 677 ist nur eine Unterputzinstallation möglich. ST 50-5 ST 80-5 1170 1150 1550 ≥ 2220 ≥...
- Seite 72 Warmwasserbereitung mit ZSN-Geräten Warmwasserspeicher ST 50/80-5 bei Nebeneinanderanordnung ST 80-5 Ø90 Ø60 ST 50-5 6 720 643 286-15.1O Bild 66 Maß ZSN 11-7 AE ST 50-5 ST 80-5 ≥ 1070 ≥ 1320 ≥ 300 ≥ 150 Tab. 35 Für die Nebeneinanderanordnung ist als An- schluss-Set Zubehör Nr.
- Seite 73 Warmwasserbereitung mit ZSN-Geräten ST 50-5 ST 80-5 7 181 465 264-01.3O Bild 67 Das Ablaufrohr des Heizungssicherheitsventils [1] und Abfluss der Auslass des Sicherheitsventils der Kaltwassersicher- Kaltwasser heitsgruppe [2] enden in einen gemeinsamen Ablauf- Heizungsrücklauf trichter [3]. Für diesen ist nur ein Anschluss an das Heizungsvorlauf Abwassernetz erforderlich.
- Seite 74 Heizungsanschluss Druckverlust der Heizschlange (in bar) Die heizungsseitigen Verbindungsleitungen zwischen Δp / bar dem Junkers Gas-Heizgerät ZSN 11-7 AE und dem Warm- wasserspeicher ST 50/80-5 müssen bauseitig hergestellt werden. In dem Junkers Anschlusszubehör Nr. 679 sind Anschlussrohre mit Klemmverschraubungen enthalten, die mit R ½...
- Seite 75 Warmwasserbereitung mit ZSN-Geräten Technische Daten Speichertyp Einheit ST 50-5 ST 80-5 Wärmeübertrager Wärmeübertragung – Heizschlange Heizschlange Anzahl der Windungen – Heizwasserinhalt Heizfläche 0,33 0,33 maximale Heizwassertemperatur °C maximaler Betriebsdruck Heizung maximale Heizflächenleistung bei: = 90 °C und T = 45 °C nach DIN 4708 = 85 °C und T = 60 °C maximale Dauerleistung bei:...
- Seite 76 Warmwasserbereitung mit ZSN-Geräten Warmwasserspeicher ST 65-E Beschreibung des Speichers Der indirekt beheizte Warmwasserspeicher ST 65-E Es muss ein geeignetes Rückschlagventil in die Zirkulati- wurde so konstruiert, dass sämtliche Anschlüsse sowohl onsleitung eingebaut werden. heizungs- als auch sanitärseitig an der Unterseite des Warmwasserspeichers enden.
- Seite 77 Warmwasserbereitung mit ZSN-Geräten Befestigungspunkte Speicherrückwand Druckverlust der Heizschlange (in bar) Δp / bar 0,10 0,08 0,06 0,05 0,04 0,03 0,02 6 720 614 356-02.2R Bild 71 Befestigungspunkte Die Befestigung erfolgt über bauseitige Schraubhaken. 0,01 V / m 6 720 614 356-04.2O Bild 72 ST 65-E Δp Druckverlust...
- Seite 78 Warmwasserbereitung mit ZSN-Geräten Technische Daten Speichertyp Einheit ST 65-E Wärmeübertrager Wärmeübertragung – Heizschlange Anzahl der Windungen – Heizwasserinhalt Heizfläche maximale Heizwassertemperatur °C maximaler Betriebsdruck Wärmeübertrager maximale Heizflächenleistung bei: = 90 °C und T = 45 °C nach DIN 4708 25,0 = 80 °C und T = 60 °C 17,7...
- Seite 79 Warmwasserbereitung mit ZSN-Geräten Einbaumaße ≥ 100 ≥ 100 ST 65-E ≥ 920 6 720 643 286-17.1O Bild 73 Mindestplatzbedarf 6 720 643 286 (2010/10)
- Seite 80 Warmwasserbereitung mit ZSN-Geräten ST 65 VORLAUF RÜCKLAUF ST 65 VORLAUF RÜCKLAUF 6 720 643 286-18.1O Bild 74 Abstands- und Montagemaße Abfluss Kaltwasser Rp ½ Heizungsrücklauf ST 65 Speicher Heizungsvorlauf Warmwasser Rp ½ Montageanschlussplatte Wandabstandshalter für Montageanschlussplatte 6 720 643 286 (2010/10)
- Seite 81 Warmwasserbereitung mit ZSN-Geräten Warmwasserspeicher ST 120/160 ... Beschreibung des Speichers Diese Speicher sind in verschiedenen Ausführungen Bei ST 120 empfehlen wir, ein Abstandsmaß von 60 mm erhältlich: zwischen Wand und Rückseite des Warmwasserspei- chers einzuhalten. Dadurch können die Anschlussleitun- • ST 120/160-2 E, Ausführung in eckiger Bauform mit gen an der Rückseite des Warmwasserspeichers Blech-Ummantelung und Deckel hochgezogen werden.
- Seite 82 Warmwasserbereitung mit ZSN-Geräten Bau- und Anschlussmaße des Speichers > 357 / 407 315 / 365 250 / 300 = > 185 / 235 143/193 Rp 1 500 / 600 6 720 612 383-01.1R Bild 75 Bau- und Anschlussmaße ST 120-2 E. und ST 160-2 E. (Maßangaben hinter einem Schrägstrich beziehen sich auf die größere Speicherausführung) >...
- Seite 83 Warmwasserbereitung mit ZSN-Geräten Anschlussmaße bei Unterputzinstallation Wandabstand und seitliche Aussparungen des Speichers bei Aufputzinstallation 4 5 6 7 Abhängig von der Speicherausführung und dem Einbau in einem Gas-Wärmezentrum GWZ mit Holz-Ummantelung (Nr. 601) müs- sen beim Aufstellen die nachstehenden Wandabstandsmaße eingehalten werden. Wandabstand Speichertyp mit GWZ...
- Seite 84 Warmwasserbereitung mit ZSN-Geräten Anschlussmaße bei Aufputzinstallation Anschlussmaße bei Aufputzinstallation mit Wandabstand 60 mm (52,5 mm) ohne Wandabstand Bei Einbau in ein Gas-Wärmezentrum die Bei Einbau in ein Gas-Wärmezentrum die Verwendbarkeit der Speicher nach Verwendbarkeit der Speicher nach Tabelle 45 prüfen. Tabelle 45 prüfen.
- Seite 85 Warmwasserbereitung mit ZSN-Geräten Aussparungen der Holz-Ummantelung Nr. 601 Druckverlust der Heizschlange (in bar) Δp / bar Beim seitlichen Verziehen der Anschlusslei- tungen durch die GWZ-Ummantelung (Zube- hör Nr. 601) müssen die Maße der Aussparung ( Bild 84) in den Seitenteilen der Ummantelung beachtet werden.
- Seite 86 Warmwasserbereitung mit ZSN-Geräten Technische Daten Speichertyp Einheit ST 120-1 Z ST 120-2 E ST 160-1 E ST 160-2 E Wärmeübertrager Wärmeübertragung – Heizschlange Heizschlange Heizschlange Heizschlange Anzahl der Windungen – Heizwasserinhalt Heizfläche 0,61 0,63 0,61 0,63 maximale Heizwassertemperatur °C maximaler Betriebsdruck Heizung maximale Heizflächenleistung bei: = 90 °C und T = 45 °C nach DIN 4708...
- Seite 87 Warmwasserbereitung mit ZSN-Geräten Einbaumaße Ø110 Ø80 6 720 643 286-19.1O Bild 87 Einbaumaße ST 120-2 E und ST 160-2 E mit Cerastar ZSN 18-7 AE/AME und ZSN 24-7 AE/AME Die Maßangaben beziehen sich auf den Auslieferungszustand (Stellfüße ganz eingedreht). Durch Drehen der Stellfüße kann dieses Maß...
- Seite 88 Warmwasserbereitung mit ZSN-Geräten Ø90 Ø60 6 720 643 286-16.1O Bild 88 Einbaumaße ST 120-2 E und ST 160-2 E mit Ceramini ZSN 11-7 AE Die Maßangaben beziehen sich auf den Auslieferungszu- stand (Stellfüße ganz eingedreht). Durch Drehen der Stell- füße kann dieses Maß um maximal 16 mm erhöht werden. ST 120-2 E ST 160-2 E Tab.
- Seite 89 Warmwasserbereitung mit ZSN-Geräten Stückliste der Zubehöre Die Warmwasserspeicher ST 120-1 Z, ST 120-2 E, ST 160-1 E und ST 160-2 E können mit folgenden Zubehören kombi- niert werden: Zubehör Beschreibung Bestell-Nr. ZL 102/1 Tauchrohr Zirkulation 7 719 001 934 Nr. 414 Rückflussverhinderer 7 719 000 705 Nr.
- Seite 90 Warmwasserbereitung mit ZSN-Geräten Cerastar/Ceramini ZSN ... mit nebenstehendem Warmwasserspeicher von 114 bis 300 Litern Nutzinhalt Beschreibung der Speicher Bei der Dimensionierung der Anschlussleitungen für Speichervorlauf und Speicherrücklauf ist von einem Sämtliche Warmwasserspeicher sind mit einem kodier- Umlaufvolumenstrom von 1200 Liter/h auszugehen (dies ten NTC-Speicherfühler ausgerüstet, der einfach an der entspricht einer Temperaturdifferenz von 20 K).
- Seite 91 Warmwasserbereitung mit ZSN-Geräten 7.5.1 Warmwasserspeicher SO 120/160/200-1 Bau- und Anschlussmaße > JUNKERS Bosch Gruppe KW/E 4132-07.2R Bild 90 Bau- und Anschlussmaße SO 120/160/200-1 Druckverlust der Heizschlange (in bar) Δp / bar 0,08 0,06 0,05 0,04 0,03 0,02 0,01 0,6 0,8 1,0...
- Seite 92 Warmwasserbereitung mit ZSN-Geräten Technische Daten für die Kombination mit Junkers Gas-Heizgeräten ZSN 11/18/24-7 AE/AME Speichertyp Einheit SO 120-1 SO 160-1 SO 200-1 Wärmeübertrager Wärmeübertragung – Heizschlange Heizschlange Heizschlange Anzahl der Windungen – Heizwasserinhalt Heizfläche maximale Heizwassertemperatur °C maximaler Betriebsdruck Heizung maximale Heizflächenleistung bei:...
- Seite 93 Warmwasserbereitung mit ZSN-Geräten 7.5.2 Warmwasserspeicher SK 120/160/200/300-4 ZB Bau- und Anschlussmaße ³ R ¾ R ¾ KW/E R ¾ 6720610255-01.2J Bild 92 Bau- und Anschlussmaße SK 120-4 ZB ³ R ¾ R ¾ KW/E R ¾ 6720610255-02.2J Bild 93 Bau- und Anschlussmaße SK 160/200-4 ZB Legende zu Bild 92 und Bild 93: SE 8 Schalteinsatz mit Temperaturregler (Zubehör) Tauchhülse Temperaturanzeige...
- Seite 94 Warmwasserbereitung mit ZSN-Geräten > R 1 / SE 8 SK300/400 > 1000 R 1 / SK500 R 1 / KW/E R 1 / 7 181 465 264-50.1O Bild 94 Bau- und Anschlussmaße SK 300-3 ZB Entleerung Tauchhülse Temperaturanzeige Kaltwassereintritt Tauchhülse für Speichertemperaturfühler (NTC) Kabeldurchführung Speichertemperaturfühler (NTC) VSP Speichervorlauf Magnesium Anode...
- Seite 95 Warmwasserbereitung mit ZSN-Geräten Technische Daten für die Kombination mit Junkers Gas-Heizgeräten ZSN 11/18/24-7 AE/AME Speichertyp Einheit SK 120-4 ZB SK 160-4 ZB SK 200-4 ZB SK 300-3 ZB Wärmeübertrager Wärmeübertragung – Heizschlange Heizschlange Heizschlange Heizschlange Anzahl der Windungen – Heizwasserinhalt...
- Seite 96 Warmwasserbereitung mit ZSN-Geräten 7.5.3 Edelstahl-Warmwasserspeicher SE 120/150/200/300-1 Bau- und Anschlussmaße min. min. 6 720 615 092-01.1R Bild 97 Bau- und Anschlussmaße SE 120-1 Entleerung Anlegefühler (NTC) für Speichertemperaturfühler Kaltwasseranschluss (R ¾) Speichervorlauf (R ¾) Speicherrücklauf (R ¾) WW Warmwasseraustritt (R ¾) Anlegethermometer für Temperaturanzeige Zirkulationsanschluss (R ¾) >...
- Seite 97 Warmwasserbereitung mit ZSN-Geräten Druckverlust der Heizschlange (in bar) Δp / bar Δp / bar 0,08 0,08 0,06 0,06 0,05 0,05 0,04 0,04 0,03 0,03 0,02 0,02 0,01 0,01 0,6 0,8 1,0 3,0 4,0 5,0 0,6 0,8 1,0 3,0 4,0 5,0 V / m V / m 6 720 615 092-04.2o...
- Seite 98 Warmwasserbereitung mit ZSN-Geräten Technische Daten für die Kombination mit Junkers Gas-Heizgeräten ZSN 11/18/24-7 AE/AME Speichertyp Einheit SE 120-1 SE 150-1 SE 200-1 SE 300-1 Wärmeübertrager Wärmeübertragung – Heizschlange Heizschlange Heizschlange Heizschlange Heizfläche 0,96 0,93 0,93 0,93 maximale Heizwassertemperatur °C maximaler Betriebsdruck Heizung maximale Heizflächenleistung bei...
- Seite 99 Das zweite Heizregister dient nur • obere Heizschlange im innenliegenden Warmwasser- zum Nacherwärmen des Trinkwassers. speicher für Nachheizung durch Heizgerät Der Junkers Solarspeicher SP 750 solar kann zusätzlich • untere Heizschlange für Solarheizung zur Warmwasserbereitung auch im Heizungsunter- • trinkwasserseitig emaillierter Speicherbehälter stützungsbetrieb eingesetzt werden.
- Seite 100 Warmwasserbereitung mit ZSN-Geräten Solaranlagenfrostschutz Ausdehnungsgefäß und Sicherheitsventil Der Frostschutz des Solarheizkreises wird durch eine Für den Solarheizkreis muss das Ausdehnungsgefäß in entsprechende Wasser/Glykol-Mischung gewährleistet. seiner Kapazität nach den allgemein üblichen Vorschrif- Dabei müssen die Angaben des Solaranlagenherstellers ten und Richtlinien ausgewählt werden. und des Frostschutzmittelherstellers beachtet werden Ein zu klein ausgelegtes Ausdehnungsgefäß...
- Seite 101 Warmwasserbereitung mit ZSN-Geräten Zirkulationsleitung Alle Speicher sind mit einem eigenen Zirkulations- anschluss versehen. WWKG Wir empfehlen, die Zirkulation mit Rücksicht auf die Aus- kühlverluste nur mit einer zeit- und/oder temperaturge- steuerten Zirkulationspumpe auszuführen. Oft genügt ein 10- oder 20-minütiges Einschalten der Zir- kulationspumpe kurz vor dem Aufstehen.
- Seite 102 Warmwasserbereitung mit ZSN-Geräten Thermische Desinfektion Nach DVGW Arbeitsblatt 551 ist eine thermische Desin- WWKG fektion für private Ein- und Zweifamilienhäuser nicht erforderlich, wird aber empfohlen. Während der turnusmäßigen thermischen Desinfektion ist es sinnvoll, die Zirkulation zum Kaltwasseranschluss umzuleiten. Dadurch lässt sich der gesamte Speicher- inhalt mit Zirkulationsleitungen, unabhängig von dem Solarheizkreis (z.
- Seite 103 Warmwasserbereitung mit ZSN-Geräten 7.6.1 Solarspeicher SK 300/400/500-1 solar Bau- und Anschlussmaße KW/E 6 720 610 242-02.4O Bild 105 Bau- und Anschlussmaße SK 300-1 solar KW/E 6 720 610 242-04.5O Bild 106 Bau- und Anschlussmaße SK 400/500-1 solar Legende zu Bild 105 und Bild 106: Entleerung Tauchhülse Speichertemperaturfühler - Solar Elektroheizung...
- Seite 104 Warmwasserbereitung mit ZSN-Geräten Druckverlust der Heizschlangen (in bar) Δp / bar Δp / bar 0,08 0,08 0,06 0,06 0,05 0,05 0,04 0,04 0,03 0,03 0,02 0,02 0,01 0,008 0,01 0,006 0,008 0,005 0,004 0,006 0,005 0,003 0,004 0,002 0,003 0,002 0,001 V / m 7 181 465 266-14.3O...
- Seite 105 Warmwasserbereitung mit ZSN-Geräten Technische Daten Speichertyp Einheit SK 300-1 solar SK 400-1 solar SK 500-1 solar Oberer Wärmeübertrager - Nachheizung Wärmeübertragung – Heizschlange Heizschlange Heizschlange Anzahl der Windungen – Heizwasserinhalt Heizfläche maximale Heizwassertemperatur °C maximaler Betriebsdruck Heizung maximale Heizflächenleistung bei: = 90 °C und T = 45 °C nach DIN 4708 30,6...
- Seite 106 Warmwasserbereitung mit ZSN-Geräten 7.6.2 Solar-Kombispeicher SP 750 solar Bau- und Anschlussmaße ZL 103 Rp 1 6 720 610 983-01.5O Bild 110 Bau- und Anschlussmaße SP 750 solar Heizwasserseitige Entleerung (Rp 1); bauseits montieren Handentlüfter Kaltwasseranschluss (G ¾ - Überwurfmutter) Magnesium-Anode Speicherrücklauf - von der oberen Speicherheizschlange zum Heizgerät (G ¾...
- Seite 107 Warmwasserbereitung mit ZSN-Geräten Druckverlust der Heizschlangen (in bar) Achtung: Der Druckverlust im Solarheiz- Δp / bar kreis hängt wesentlich davon ab, ob Was- ser oder ein Wasser/Glykol-Gemisch 0,08 verwendet wird. Darauf muss bei der Be- 0,06 rechnung des Druckverlustes geachtet wer- 0,05 den! 0,04...
- Seite 108 Warmwasserbereitung mit ZSN-Geräten Technische Daten Speichertyp SP 750 solar Oberer Wärmeübertrager - warmwasserseitige Nachheizung Wärmeübertragung – Heizschlange Anzahl der Windungen – Heizwasserinhalt Heizfläche 0,61 maximaler Betriebsdruck der oberen Heizschlange maximale Heizflächenleistung bei: = 90 °C und T = 45 °C nach DIN 4708 25,1 = 85 °C und T = 60 °C...
- Seite 109 Warmwasserbereitung mit ZWN-Geräten (Kombigeräten) Warmwasserbereitung mit ZWN-Geräten (Kombigeräten) Die Kombiversion der Cerastar bildet eine Einheit beste- Kalt- und Warmwasser hend aus dem Heizungsteil und dem Teil der Warmwas- DIN 1988 sowie die Vorschrift des örtlichen Wasser- serbereitung. werks beachten. Die Eigenschaften und Funktionen des Heizungsteils Bei der Unterputz-Installation erfolgt der Kaltwasser- unterscheiden sich nicht von einem reinen Heizgerät anschluss mit dem Eckventil...
- Seite 110 Installationszubehör Installationszubehör Gas- und Heizungsanschluss 9.1.1 Montageanschlussplatten Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 993 7 719 002 374 Montage-Anschlussplatte Aufputz für Geräte mit Speicheranschluss für Erd- und Flüssiggas Wartungshähne R ¾ mit Entleerventilen, Gashahn R ½ inkl. thermi- scher Absperreinrichtung, Rückflussverhinderer Zubehör Nr.
- Seite 111 Installationszubehör 9.1.2 Service-Sets für Gas- und Heizungsanschluss Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 223/1 7 719 001 280 Service-Set für Unterputz-Installation mit Cerastar für Erdgas und Flüssiggas 2 Wartungseckhähne R ¾ mit Rosette (20 mm), 1 Gashahn R ¾ Eck- form mit thermischer Absperreinrichtung und Rosette Zubehör Nr.
- Seite 112 Installationszubehör Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 440/11 7 719 001 281 Gashahn für Unterputz-Installation mit Ceramini für Erdgas und Flüssiggas 1 Gashahn R ½ Eckform mit thermischer Absperreinrichtung und Rosette Zubehör Nr. 440/14 7 719 001 284 Gashahn für Aufputz-Installation mit Cerastar für Erdgas und Flüssiggas 1 Gasdurchgangshahn R ¾...
- Seite 113 Installationszubehör Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. HW 2 U/G-3 H 8 718 577 438 Schnellmontageset für je einen gemischten/ungemischten Heizkreis zur Wandmontage, anschlussfertig, bestehend aus: integrierte hydraulische Weiche, eingebaute und elektrisch verdrah- tete Schaltmodul (IPM) inkl. 2,5 m BUS-Kabel und 230 V/50 Hz Netzstecker, drehzahlgeregelte hocheffiziente Pumpe, Thermome- ter (Absperrschieber) in den Vor- und Rückläufen, 3-Wege-Mischer 4,3) mit Stellmotor, 1 Vorlauftemperaturfühler, 1 Begrenzer-...
- Seite 114 Installationszubehör Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 694 7 719 002 032 untere Sichtabdeckung für Cerastar komplett, für Montage auf der Wand Zubehör Nr. 695 7 719 002 033 untere Sichtabdeckung für Ceramini komplett, für Montage auf der Wand Tab. 53 9.1.4 Anschlusszubehör für reine Heizgeräte Lieferumfang...
- Seite 115 Installationszubehör Speicheranschluss 9.2.1 Anschluss-Sets für Speicheranschluss Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 615/2.1 7 719 002 723 Installationssatz Aufputz Heizung und Sanitär für Cerastar an Spei- cher ST 120-1 Z, ST 160-1 E und ST 120/160-2 E Montageanschlussplatte (einschließlich Anschlussnippel ¾" und Rückflussverhinderer ¾"), Metall-Wellschlauch für Vor- und Rück- lauf mit Wärmedämmung, Sicherheitsgruppe ohne Druckminderer, Trichtersiphon, Anschlussteile...
- Seite 116 Installationszubehör Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 679 7 719 001 486 Installations-Set Auf- und Unterputz für Heizung und Speicher ST 50/80-5 räumlich getrennt Komplettpaket bestehend aus: Montageanschlussplatte, Sicherheitsgruppe, Rückflussverhinderer, Verbindungsleitungen, zwei Trichtersiphons, Entleerhahn Zubehör Nr. 400 7 719 000 663 Service-Paket für Unterputz-Installation zwei Anschlusswinkel R ½...
- Seite 117 Installationszubehör Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 601 7 719 001 315 Verkleidung für Gas-Wärmezentrum weiß kunststoffbeschichtetes Holz, Seitenwände zweiteilig, wech- selseitig angeschlagene Tür im Bereich des Gas-Heizgeräts Tab. 56 Umbau-Sets für bestehende Installationen Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. Zubehör Nr. 294 7 719 000 632 Installationszubehör für Gerätetausch Vor- und Rücklaufanschlussbogen für Maßanschluss bei vorhande- ner Fremdinstallation VC/VCW...
- Seite 118 Nennwärmeleistung unter 50 kW liegt. Diese Anforde- Bei der Abgasführung nach C ist das Abgaszubehör rung an die Mindestmaße wird mit den Junkers Dachgau- Bestandteil der CE-Zulassung des Wärmeerzeugers. Aus ben AZ 122/123 erfüllt. Bei bauseitigen Eindeckungen diesem Grund dürfen nur Original Junkers Abgaszube- müssen die entsprechenden Mindestabstandsmaße...
- Seite 119 Abgasführung 10.2.3 Einbaumaße Ø112 ≥100 ≥100 6 720 643 286-10.1O 7 181 465 234-04.2O Bild 112 Ceramini ZSN 11-7 AE AZ 168 (im Lieferumfang des Gas-Heizgeräts enthalten) Aufhängeösen Montageanschlussplatte Ø120 6 720 643 286-21.1O Bild 113 Cerastar ZSN/ZWN 18/24-7 AE AZ 350 6 720 643 286 (2010/10)
- Seite 120 Abgasführung 10.2.4 Beispiele für waagerechte Abgasführung Abgaszubehöre Stückliste Stück Bezeichnung Bestell-Nr. AZ 122 7 719 001 028 AZ 123 7 719 001 031 AZ 135 7 719 000 837 270° AZ 178 7 719 001 059 AZ 179 7 719 001 060 AZ 180 7 719 001 061 AZ 181...
- Seite 121 über der Decke lediglich die Bestandteil der CE-Zulassung. Aus diesem Grund dürfen Dachkonstruktion befindet, so gelten folgende Anforde- nur Original Junkers Abgaszubehöre verwendet werden. rungen: Die maximal zulässige Abgas-/Verbrennungsluftrohr- • Wenn für die Decke eine Feuerwiderstandsdauer ver- länge beträgt 4 m.
- Seite 122 Abgasführung Abstandsmaße über Dach Ø 134 7 181 465 287-02.2O Bild 117 Flachdach brennbare nicht brennbare Baustoffe Baustoffe ≥ 1500 mm ≥ 500 mm Tab. 64 7 181 465 234-26.1O Bild 118 Schrägdach ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm Tab.
- Seite 123 Abgasführung 10.3.1 Einbaumaße 6 720 643 286-11.2O Bild 119 6 720 643 286-12.2O AZ 168 (nur bei Ceramini; im Lieferumfang des Heizgeräts Bild 120 enthalten) AZ 187 AZ 168 (nur bei Ceramini; im Lieferumfang des Heizgeräts AZ 186, AZ 210, AZ 296 enthalten) AZ 187 AZ 186, AZ 210, AZ 296...
- Seite 124 Abgasführung 10.3.2 Beispiele für senkrechte Abgasführung über Dach (C 6 720 643 286-04.1O Bild 121 6 720 643 286-05.1O Bild 122 Legende zu Bild 121 und Bild 122: AZ 186, AZ 210, AZ 296 AZ 178, AZ 179, AZ 180, AZ 181, AZ 190 AZ 201 AZ 135 AZ 168 (nur bei Ceramini;...
- Seite 125 Abgasführung 10.3.3 Abgaszubehöre Stückliste Anzahl und Art der Umlen- zulässige Länge der kungen Abgasführung L Stück Bezeichnung Bestell-Nr. 4,0 m AZ 135 7 719 000 837 2 x 45° 3,2 m AZ 136 7 719 000 838 2 x 90° 2,4 m AZ 178 7 719 001 059...
- Seite 126 Abgaszubehör bei LAS-Anschluss ist 1,4 m. Bestandteil der CE-Zulassung. Aus diesem Grund dürfen nur Original Junkers Abgaszubehöre verwendet werden. • Es sind insgesamt maximal drei Umlenkungen 90° zulässig (1 × 90° entspricht 2 × 45°). Aufgrund unterschiedlicher Vorschriften der einzelnen •...
- Seite 127 Abgasführung 6 720 643 286-07.1O Bild 126 10.4.2 Abgaszubehöre Stückliste Stück Bezeichnung Bestell-Nr. AZ 135 7 719 000 837 AZ 178 7 719 001 059 AZ 179 7 719 001 060 AZ 190 7 719 001 071 AZ 201 7 719 001 142 AZ 212/2 7 719 002 360 AZ 213...
- Seite 128 Abgasführung 10.5 Übersicht der Abgaszubehöre Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. AZ 115 7 719 000 740 Abgaszubehör für waagerechte Abgasführung einschließlich Abgaskasten mit Mauerdurchführung, Windschutzein- richtung, Abdeckblenden für den Austausch von Z/ZW 18 AGP…F gegen Z.R 24-7 AME AZ 122, AZ 123 Dachgaube, Farbe schwarz AZ 122: einsetzbar bei Dachneigungen von 30°...
- Seite 129 Abgasführung Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. AZ 173 7 719 000 995 Verbrennungsluftrohr mit Windschutzeinrichtung (Aluminium- ausführung), Ø 80 mm, L = 1000 mm für AZ 314 AZ 178, AZ 179, AZ 180, AZ 181, AZ 190 Doppelrohr Ø 80/110 mm AZ 178: L = 1000 mm 7 719 001 059 AZ 179: L = 1500 mm 7 719 001 060...
- Seite 130 Abgasführung Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. AZ 213 7 719 001 287 Doppelwellrohr Ø 80/110 mm, L = 540 mm kombinierbar mit den Grundzubehören AZ 212/2, AZ 209/2, AZ 216 AZ 216 7 719 001 334 Grundzubehör für Anschluss an zweizügigen LAS-Anschlusskasten bei Abgasführung nach C komplett mit Dichtung, Befestigungsmaterial, Drosselblenden AZ 261...
- Seite 131 Abgasführung Lieferumfang Bezeichnung/Zubehör-Nr. Bestell-Nr. AZ 326 7 719 002 289 Abgasanschluss senkrecht über Mauerkasten für den Austausch von CERANOX gegen ZSN/ZWN 18/24-7 AME AZ 327 7 719 002 290 Abgasanschluss nach hinten über Mauerkasten für den Austausch von CERANOX gegen ZSN/ZWN 18/24-7 AME AZ 350 7 719 002 455 Grundzubehör für waagerechte Abgasführung Ø...
