Abgasführung waagerecht (AF...) seitlich oder nach hinten,
hydraulische Anschlüsse UP vertikal mit Nr. 258, 223/220
Bestand
Ceranox ZV/ZWV 20 A mit waagerechter Abgasführung
AF... seitlich oder nach hinten, Heizungs-, Gas- und Was-
seranschlüsse UP vertikal mit Zubehör Nr. 258, Nr. 223/
220.
Die hydraulischen Anschlüsse und der
Gasanschluss müssen verlängert werden.
500

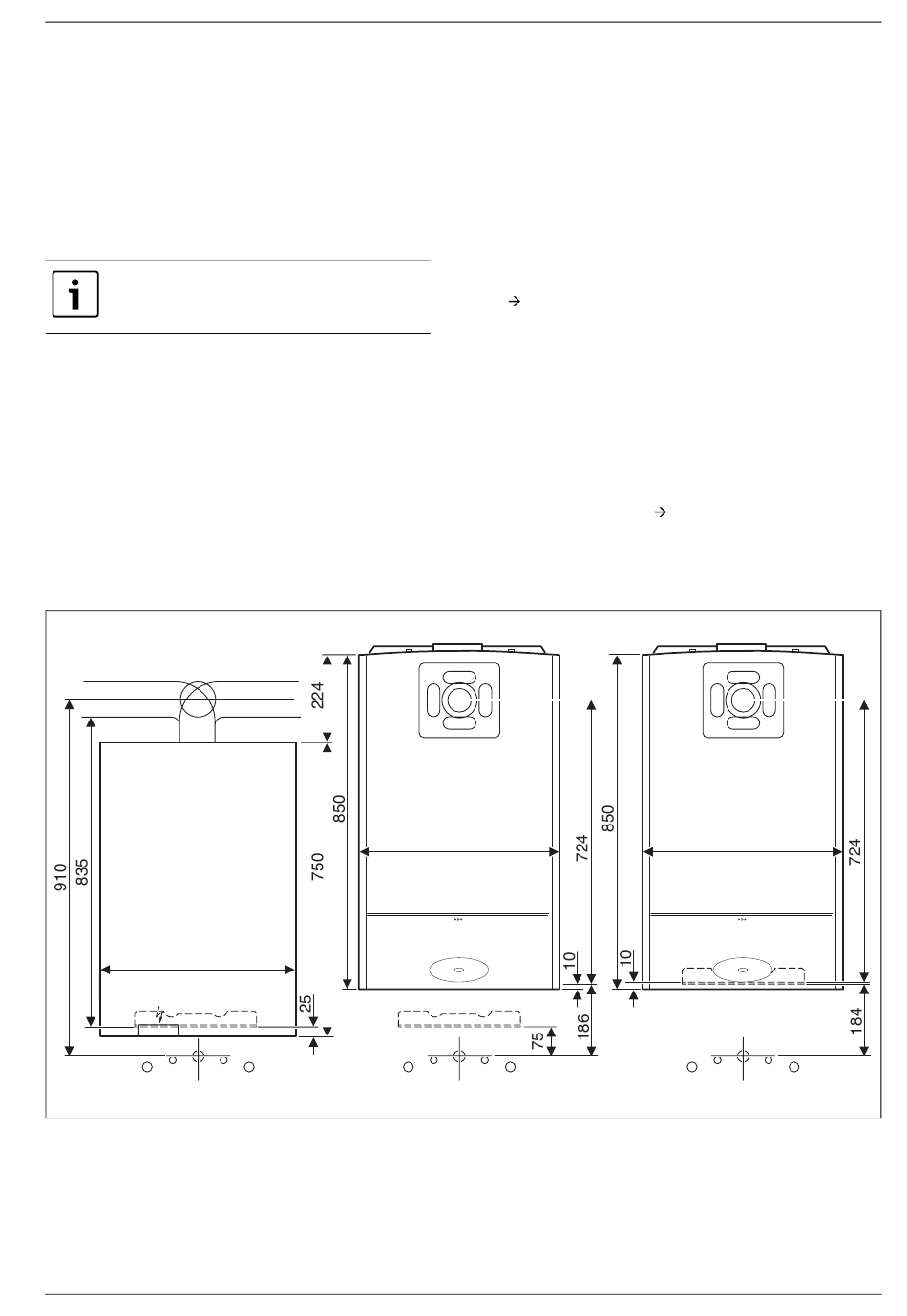

Bild 40
6 720 643 286 (2010/10)
Neu
Cerastar ZSN/ZWN 18/24-7 AME
• Abgasführung seitlich mit Mauerkasten neu AZ 325
oder
Abgasführung nach hinten mit Mauerkasten neu
AZ 327
• Heizungs-, Gas- und Wasseranschlüsse verlängern
(
Bild 41 Mitte):
– Gasanschluss verlängern R ¾, L = 111 mm
– wenn nicht vorhanden, Gashahn mit thermischer
Absperrvorrichtung einbauen
– Heizungsanschlüsse verlängern R ¾", L = 111 mm
– Warmwasseranschlüsse verlängern R ½,
L = 111 mm
• oder
neue hydraulische Anschlüsse mit Zubehör Nr. 992
bzw. Nr. 994 bei UP (
– Verbindungen zu den Wandanschlüssen mit den
Rohrbögen aus Zubehör Nr. 992, 994 herstellen
(Verlängerung bauseits)
512
Planungshinweise
Bild 41 rechts)
512
7 181 465 274-09.2O
