BEDIENUNG
Bedienung
- WM KÜHLEN SUMME: Wärmemenge, die das Gerät über den
Verdampfer aus den Räumen aufnimmt.
- DRUCK HEIZKREIS: Dieser Parameter zeigt den Druck im
Heizkreis an.
- VOLUMENSTROM WASSER
4.7.10 Heizen
Unter diesem Menüpunkt können Sie für die Heizkreise 1 und 2
jeweils die Heizkurve einstellen. Nur mit der für das jeweilige
Gebäude richtigen Heizkurve bleibt die Raumtemperatur bei jeder
Außentemperatur konstant. Die richtige Wahl der Heizkurve ist
deshalb von großer Wichtigkeit. Je genauer die Heizkurve ein-
gestellt ist, desto sparsamer arbeitet das Gerät. Versuchen Sie
daher ihre Heizkurve zu optimieren. Reduzieren Sie die aktuelle
Heizkurve soweit, bis die Vorlauftemperatur gerade noch zur Be-
heizung ausreicht. Das Ziel ist eine möglichst flache Heizkurve.
f Öffnen Sie die Thermostatventile in einem Führungsraum,
zum Beispiel im Wohn- oder Badezimmer, vollständig (Kopf
abnehmen).
f Passen Sie die Heizkurve bei verschiedenen Außentempera-
turen so an, dass sich im Führungsraum (Wohnzimmer oder
Badezimmer) die gewünschte Temperatur einstellt. Nun wird
die Raumtemperatur in diesen Räumen mit der Heizkurve

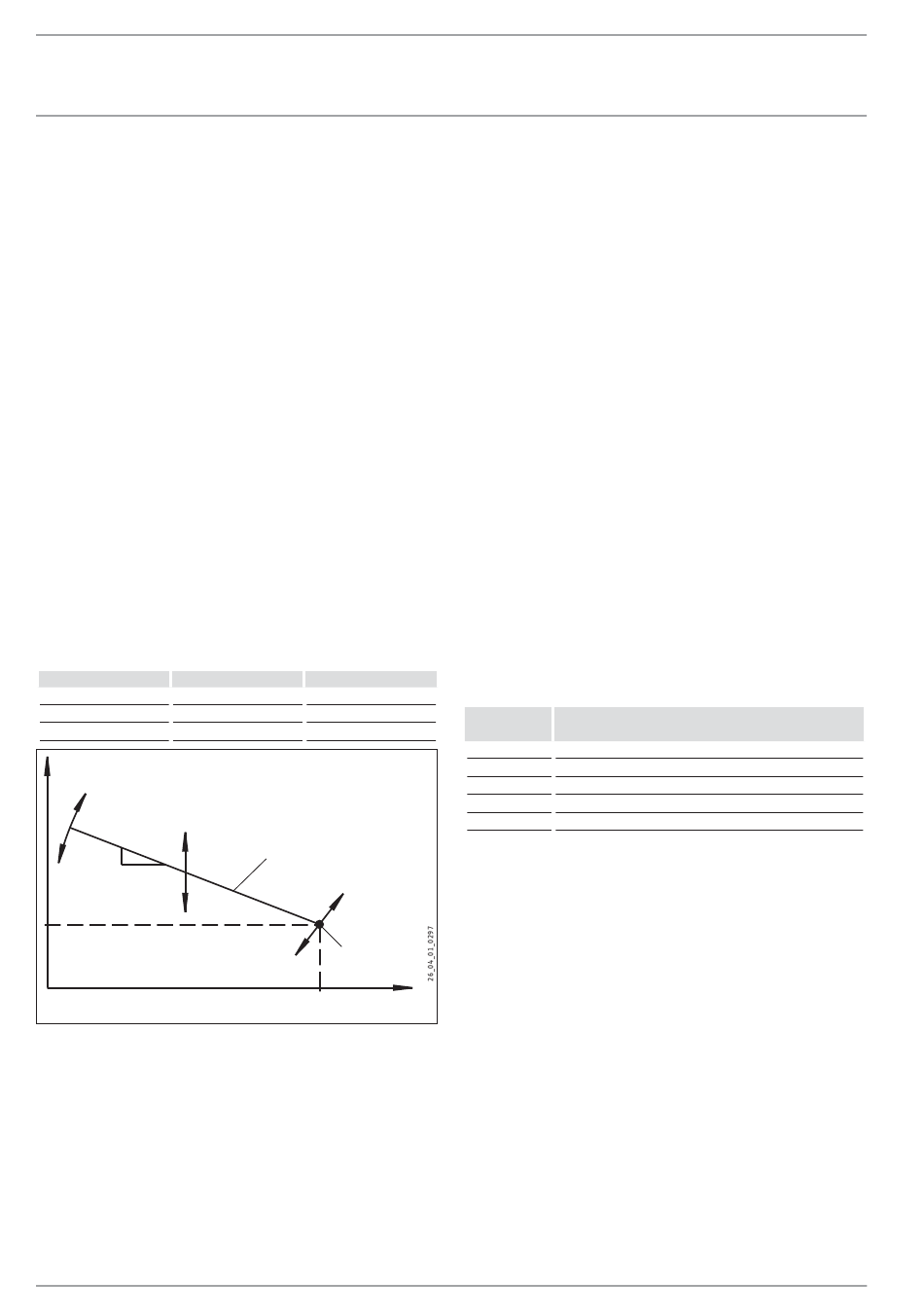

(siehe nachfolgende Abbildung) reguliert.
Richtwerte für den Anfang:
Parameter Fußbodenheizung
STEIGUNG
(P13) 0,4
FUSSPUNKT
(P14) 3 K
RT-TAG
(P01) 20 °C
1
2
Y
X
7
1 Einfluss Steigung
Steigung = Y/X
= Heizkreistemperaturänderung/Außentemperaturänderung
2 Einfluß Fußpunktverschiebung
3 Heizkurve
4 Einfluß Raumsollwert
5 Fußpunkt
6 Außentemperaturen in °C
7 Heizkreissolltemperaturen in °C
12 | LWZ 304-404 SOL
Radiatorenheizung
0,8
10 K
20 °C
3
4
5
6
STEIGUNG der Heizkurve
Die Steigung [MENÜ/HEIZUNG] bestimmt, wie stark eine Ände-
rung der Außentemperatur einen Anstieg der Vorlauftemperatur
bewirkt. Typische Problemstellung: Ist die Raumtemperatur bei
tiefen Außentemperaturen (ca. -10 °C) zu niedrig, müssen Sie die
Steigung vergrößern.
Fußpunktverschiebung der Heizkurve
Mit der Änderung des Parameters
eine Parallelverschiebung der Heizkurve. Die typischen Anwen-
dungsfälle sind im Kapitel„Problembehebung" erläutert.
RAUMEINFLUSS
Wünschen Sie eine Beeinflussung der Heizkurve durch die
Raumtemperatur, muss ein zusätzliches Bedienteil „FES Kom-
fort" in Ihrer Wohnung installiert werden. Für den Parameter
[MENÜ HEIZUNG
RAUMEINFLUSS /
einen Wert >0 eingeben. Dann wird die Heizkurve um den Wert
(Raumtemperaturabweichung * Raumeinfluss * Steigung Heiz-
kurve) verändert.
ANTEIL VORLAUF
Unter Vorlauf versteht man die Rohre, die dem Heizsystem
Warmwasser zuführen. Der Rücklauf transportiert das abgekühl-
te Wasser vom Heizsystem zur Heizanlage. Mit dem Parameter
[MENÜ/HEIZUNG] stellen Sie ein, ob eine
ANTEIL VORLAUF
vor- oder rücklauftemperaturgeregelte Heizungsanlage betrie-
ben werden soll.
Anteil Vor- Auswirkung
lauf
0 Rücklauftemperaturgeregelte Heizungsanlage
100 Vorlauftemperaturgeregelte Heizungsanlage
50 Spreizregelung (50 % Rücklauf- und 50 % Vorlaufregelung)
30 Spreizregelung (70 % Rücklauf- und 30 % Vorlaufregelung)
80 Spreizregelung (20 % Rücklauf- und 80 % Vorlaufregelung)
Sie sollten im Normalfall Werte kleiner als 50 (Empfehlung: 30) für
den Heizkreis 1 einstellen, um den Einfluss der Vorlauftemperatur
zu begrenzen. Die Vorlauftemperatur schwankt insbesondere in
der Übergangszeit durch das Ein- und Ausschalten der Wärme-
pumpe naturgemäß stark. Durch diese starken Schwankungen
würden die Nachheizstufen gegebenen falls zugeschaltet, obwohl
die Wärmepumpe in der Lage wäre, den augenblicklichen Wär-
mebedarf allein abzudecken.
Für den Heizkreis 2 wird kein Vorlaufanteil abgefragt. Hier müs-
sen Sie immer 100 eingeben, da der Mischerkreis keinen eigenen
Rücklauffühler hat.
SOLLWERT MIN/ SOLLWERT MAX
Mit diesen Parametern stellen Sie die minimale und die maximale
Heizkreis-Solltemperatur ein. Diese Werte begrenzen die Heizkur-
ve im oberen und unteren Bereich. Selbst wenn die berechnete
Heizkurve über diese Grenzwerte hinaus kommen würde, wird
auf diese Sollwerte begrenzt.
sorgen Sie für
FUSSPUNKT
HK1 bzw. HK2] müssen sie
/
