10/2013 M
RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch

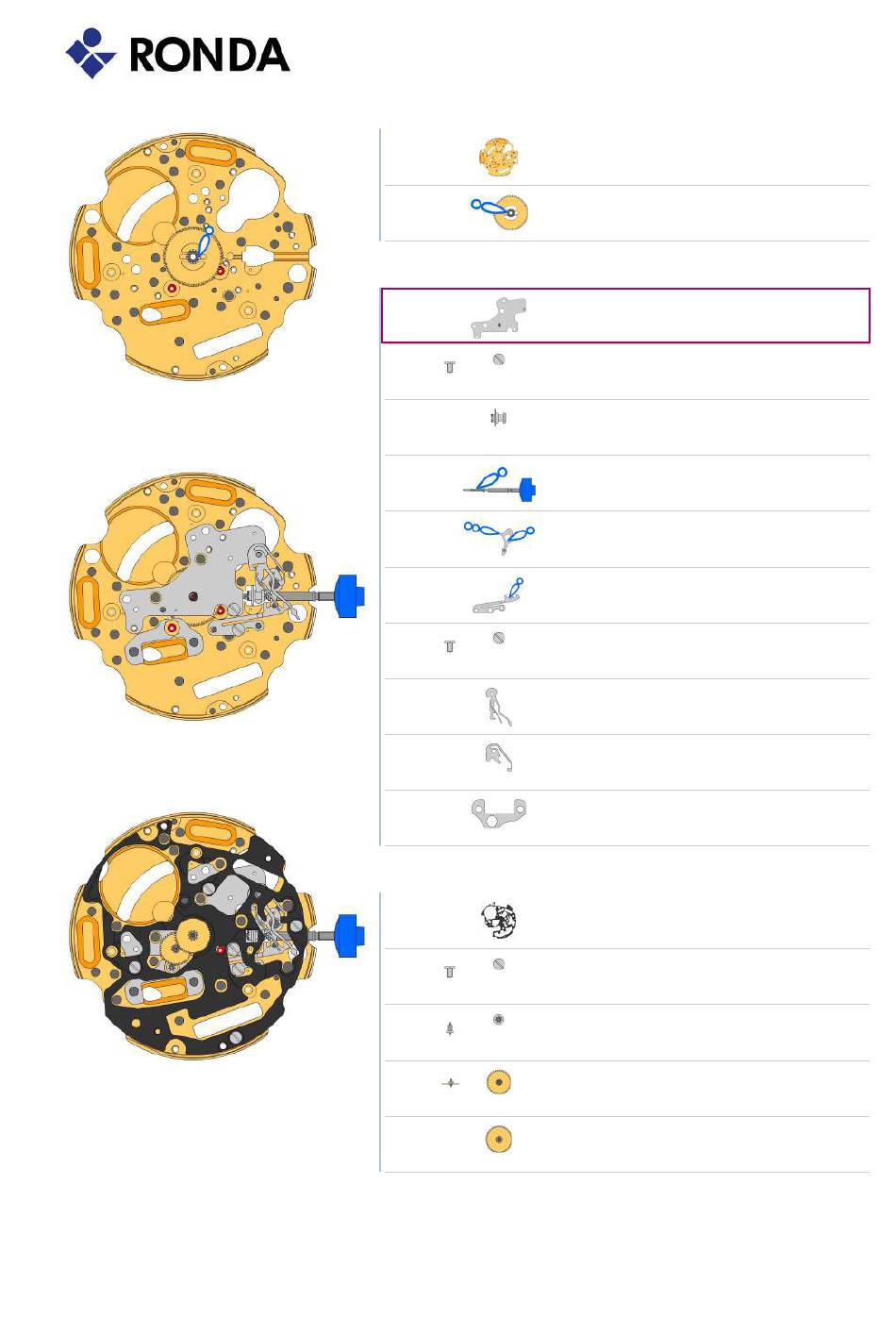

Instructions techniques 4003.B
2000.577.G
Platine
1.
3305.314.CO
Chaussée avec entraîneur (Aig.0)
2.
2030.017.CO
Pont de centre
3.
Pont de centre tenue par 1 vis 4000.250. Les pièces 2030.017.CO,
3004.223 et 3500.059 doivent être échangées ensemble.
4000.250
Vis
4.
3001.055.FI
Pignon coulant
5.
3000.177.CO
Tige de mise à l`heure
6.
3017.049
Tirette
7.
3905.049
Sautoir de tirette (3 positions)
8.
Sautoir de tierette tenue par 1 vis 4000.250..
4000.250
Vis
9.
3015.081
Bascule (3 positions)
Les pièces 3015.081 et 3905.067 doivent être échangées ensemble.
10.
3905.067
Ressort de bascule
11.
Mise en tension du ressort. Les pièces 3015.081 et 3905.067 doivent
être échangées ensemble.
3622.039
Stator (cpt 6h, 9h, chrono)
12.
3603.079
Potence plastique
13.
Potence plastique tenue par 4 vis 4000.250.
4000.250
Vis
14.
3715.094.RK
Rotor
15.
3147.047.CO
Roue intermédiaire (chrono)
16.
3136.172.CO
Roue de Seconde (Aig.0)
17.
1
