20 Mar 2009

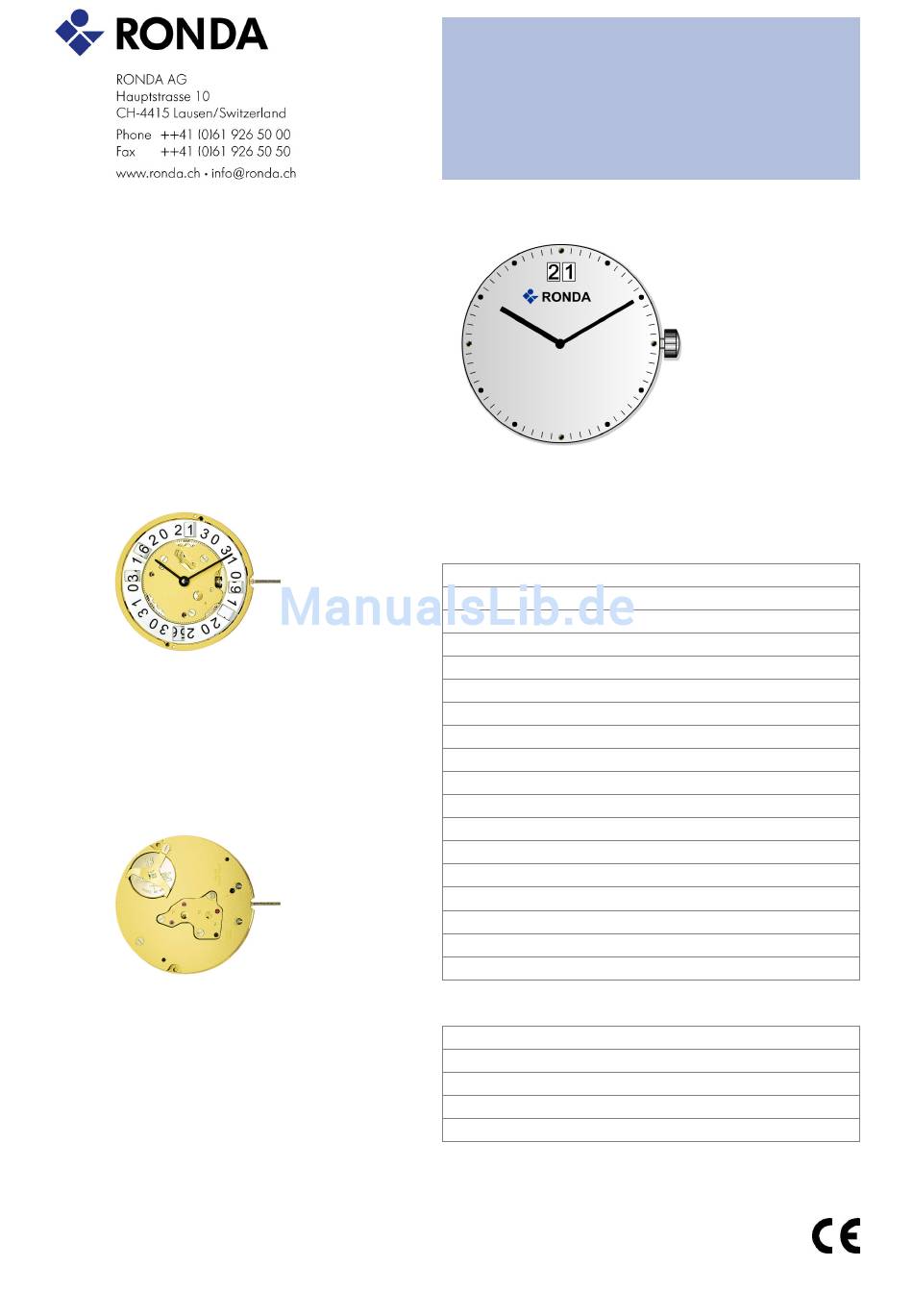

Technische Anleitung 4002.B
12 ½'''
Technische Spezifikationen
ø Total
ø Werksitz
Werkhöhe
Höhe über Batterie
Höhe Werkauflage
Höhe Stellwelle
Stellwelle: Gewinde / Weg
Batterie / Spannung
Gangreserve (theoretisch)
Gang (25°C)
Stromverbrauch (typisch)
Stromverbrauch (max.)
Drehmoment kleine Sek.
Drehmoment Minute
Drehmoment Zentrum
Betriebstemperatur
Magnetfeldabschirmung
Schockresistenz
Funktionen
Position I (Krone)
Position II (Krone)
Position III (Krone)
28.60 mm
28.00 mm
4.40 mm
4.40 mm
0.60 mm
1.90 mm
0.90 mm / 0.90 mm
Nr. 395 / 1.5 V
6 Jahre
-10/+20 Sek/Monat
0.99 µA (ohne Datumsschaltung)
1.65 µA
-
300 µNm (typisch)
-
0°C - 50°C
18.8 Oe = 1500 A/m
NIHS 91 - 10
Neutral
Schnellschaltung Datum
Einstellung Zeit
1
Werbung
Verwandte Anleitungen für Ronda 4002.B
Inhaltszusammenfassung für Ronda 4002.B
- Seite 1 Technische Anleitung 4002.B 12 ½''' Technische Spezifikationen ø Total 28.60 mm ø Werksitz 28.00 mm Werkhöhe 4.40 mm Höhe über Batterie 4.40 mm Höhe Werkauflage 0.60 mm Höhe Stellwelle 1.90 mm Stellwelle: Gewinde / Weg 0.90 mm / 0.90 mm Batterie / Spannung Nr.
- Seite 2 Technische Anleitung 4002.B Werkaufbau 2000.577.G Werkplatte 3305.315.CO Minutenrohr mit Mitnehmer (Aig 0) Der Kontakt zwischen Stahl-Tube und Messingrad muss mit Moebius 8200 gefettet werden. Der Stahl-Tube des Minutenrohres wird in das Zentrumsloch in der Platine gesteckt. 2030.019.CO Zentrumbrücke Mit einer Schraube 4000.250 festschrauben.
- Seite 3 Technische Anleitung 4002.B Werkaufbau 3136.148.CO Sekundenrad (kurz) 3122.056.CO Kleinbodenrad 2020.164.G Räderwerkbrücke Achten Sie darauf, dass die Zapfen aller Räder in den entsprechenden Lagern sichtbar sind, bevor Sie die Brücke anschrauben. Mit 3 Schrauben 4000.250 festschrauben. 4000.250 Schraube 9014.000 Moebius 9014 Alle Rubinlager mit Moebius 9014 ölen.
- Seite 4 Drückerkontaktfeder Achten Sie darauf, dass die Drückerkontaktfeder (ressort contact poussoir) korrekt auf den Pfeilern (pilliers) positioniert ist. 2130.176.4002.B Halteplatte für Elektronikmodul (Z 6h) Achten Sie darauf, dass sich die Drückerkontaktfeder bei der Montage der Halteplatte (couvre module) nicht verschiebt. Mit 3 Schrauben 4000.250 festschrauben.
- Seite 5 Technische Anleitung 4002.B Werkaufbau 2000.577.G Werkplatte 9014.000 Moebius 9014 Alle Rubinlager mit Moebius 9014 ölen. 3004.164 Zeigerstellrad 2 Stück. Ölen mit Jismaa 124 oder Fett Moebius. 3007.054.CO Wechselrad Ölen mit Moebius 9020. 2130.143 Wechselradbrücke Wird mit 2 Schrauben 4000.305 festgeschraubt.
- Seite 6 Technische Anleitung 4002.B Werkaufbau 3504.214.AF Einer Anzeiger Fetten Sie die Zähne des Einer Anzeiger mit Moebius 8200. Die kleine Einbuchtungen auf der Scheibenaussenseite muss sich genau bei der Stellwelle (3 Uhr) befinden. 3147.054 Zehnerzwischenrad 2130.141 Halteplatte für Datumanzeige Mit 1 Schraube 4000.250 festschrauben.
-
Seite 7: Elektrische Messungen
Technische Anleitung 4002.B Elektrische Messungen Batterie-Spannung Stromverbrauch (M2) Werk (Pos. I) 1.50 - 1.55 V 0.75 - 1.3µA Test der Batterie Batterie extern messen Werk vom Messgerät her speisen, mit 1.55 V Stromverbrauch (M2) Werk (Pos. III) Minimalspannung für das Werk (M2) 0.1 - 0.3 µA... - Seite 8 Technische Anleitung 4002.B Elektrische Messungen Spulenisolation (M2) ... kOhm unendlich hoch Es wird jeweils der Widerstand vom Spulenanschluss zum Pluspol gemessen (Ohne Elektronikmodul). 20 Mar 2009...
- Seite 9 Technische Anleitung 4002.B Funktionskontrolle Werktest beschleunigt (M1) 1.55 V 8 Schritte pro Sek. Um diesen Testmode zu aktivieren, kontaktieren Sie den entspechende Testpunkt mit dem Minuspol. (Das Werk wird dabei mit 1.5V gespiesen) 20 Mar 2009...
