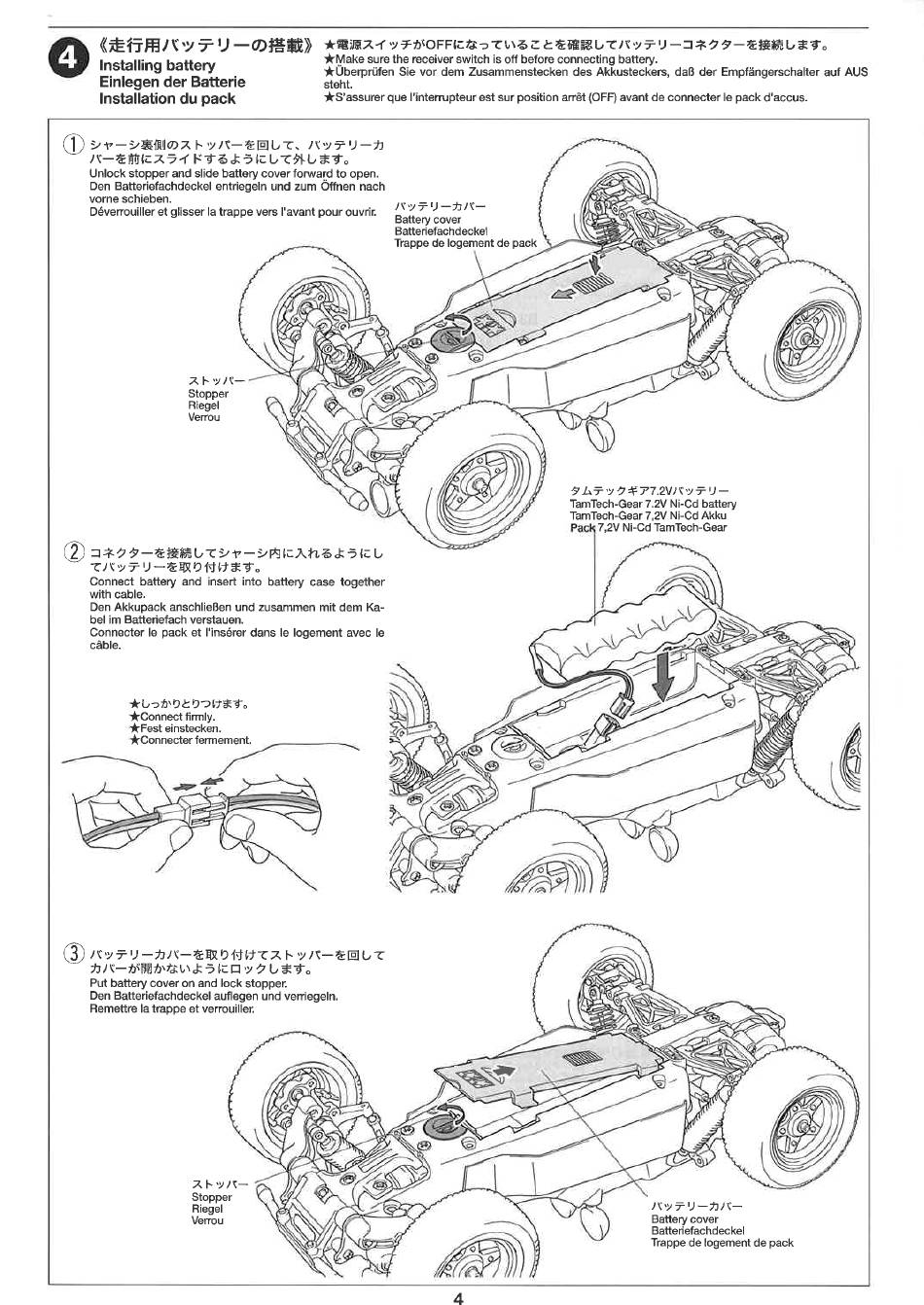

Installing
battery
Einlegen der Batterie
Installation
du pack
(j)
Unlock stopper and slide battery cover forward to open.
Den Batteriefachdeckel entriegeln und zum Öffnen nach
vome
schieben.
Déverrouiller et glisser la trappe vers l'avant pour ouvrir.
Stopper
Riegel
Verrou
(2)
Connect battery and insert into battery case together
with
cable.
Den Akkupack anschließen und zusammen mit dem Ka-
bel im Batteriefach
verstauen.
Connecter le pack et l'insérer dans le logement avec le
cåble.
*Connect firmly.
*Fest
einstecken.
Connecter
fermement.
Put battery cover on and lock stopper.
Den Batteriefachdeckel auflegen und vemegeln.
Remettre la trappe et verrouiller.
Stopper
Riegel
Vemu
*Make surethe receiver switch is off before connecting battery.
*Übemrüfen Sievor dem Zusammenstecken des Akkusteckers, d aßder Empfängerschalter auf AUS
steht.
*Siassurer que I'interrupteur est sur position arråt (OFF)avant de connecter le pack diaccus.
Battery cover
Batteriefachdeckel
Trappe de logement de pack
0
9 Li-v5*77.2WOYi-'J—
TamTech-Gear 7.2V Ni-Cd battery
TamTech-Gear 7,2V Ni-Cd Akku
7,2V Nj-Cd TarnTech-Gear
Battery cover
Batteriefachdeckel
Trappe de togement de pack
