Anbringen Des Propellers; Sichern Der Unteren Gasdruckfeder; Herstellen Der Stromversorgung - Garmin FORCE Installationsanweisungen

11

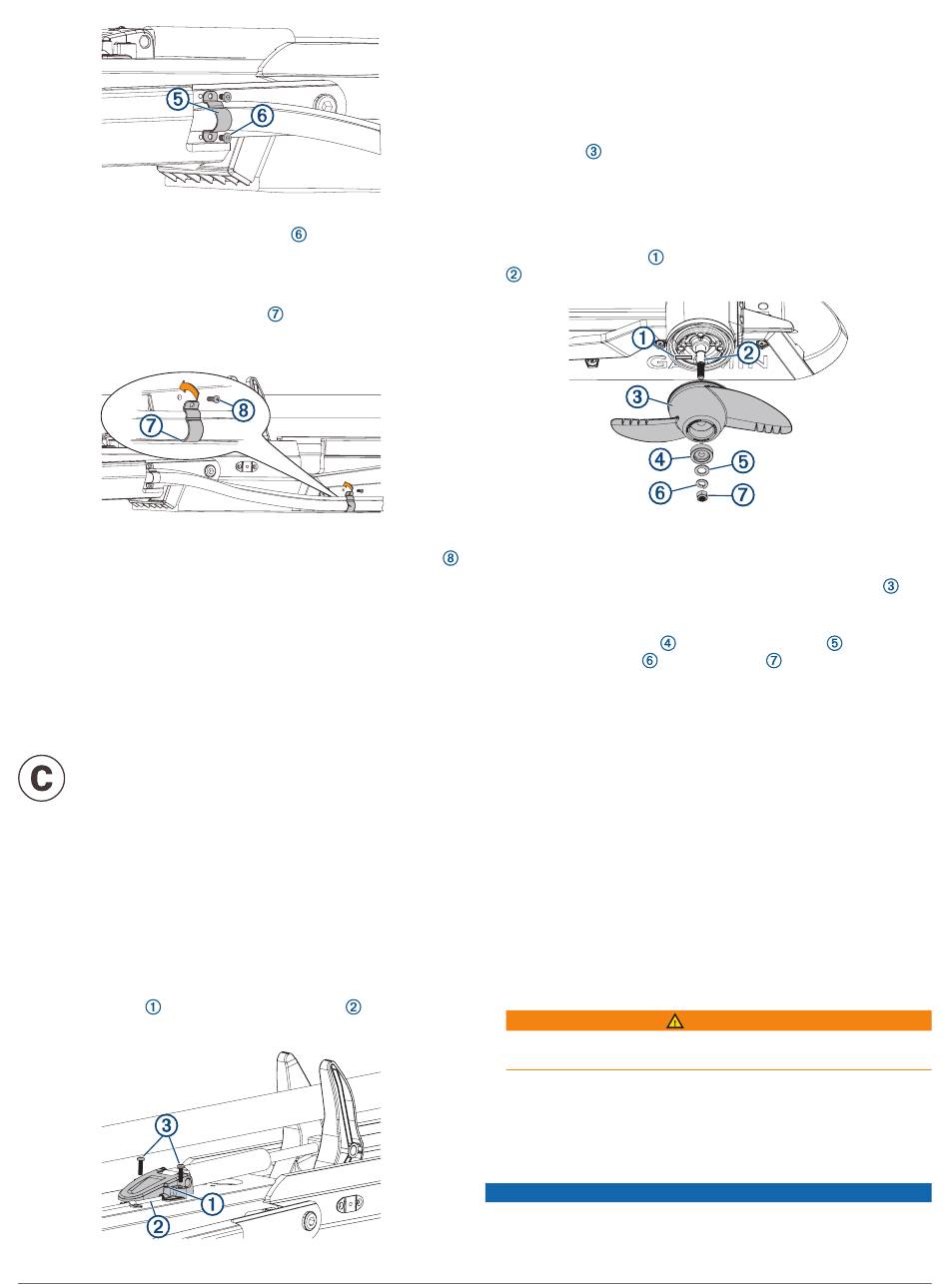

Sichern Sie die Schelle mit einem 3-mm-Inbuseinsatz oder -
Inbusschlüssel und zwei Schrauben
12
Halten Sie die Kabel gegen den Kunststoffteil der
Halterungsbasis nahe des Decks des Boots.
13
Führen Sie die untere Lasche der verbleibenden Schelle in
den Schlitz unter den Kabeln ein
Halterung in Richtung der Halterungsbasis, damit die Kabel
darunter befestigt sind.
14
Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 1, um
die obere Lasche der Schelle mit einer einzigen Schraube
an der Halterung zu sichern.
15
Bringen Sie zusätzliche Kabelklemmen aus Kunststoff an, um
das Geberkabel bei Bedarf am Netzkabel zu sichern
(optional).
Zwei Kabelklemmen aus Kunststoff sind im Teilebeutel
enthalten.

Sichern der unteren Gasdruckfeder

Beschriftung, mit der der für diesen Vorgang erforderliche
Teilebeutel identifiziert wird:
HINWEIS: Bei diesem Vorgang werden die verbleibenden
Befestigungsteile aus dem Teilebeutel verwendet, der bei der
Installation der oberen Gasdruckfeder genutzt wurde.
1
Wechseln Sie den Elektromotor bei Bedarf von der
heruntergelassenen Position in die eingeholte Position.
Wenn sich die Gasdruckfeder nach dem Einholen des Motors
auf der anderen Seite der Halterung befindet, müssen Sie die
Halterung evtl. anheben und die Gasdruckfeder umdrehen,
damit Sie sie an der Halterung sichern können.
2
Richten Sie das Loch an der Basis der unteren
Gasdruckfeder auf die Sicherungsstange
drücken Sie sie nach unten.
6
an der Halterung.
, und drehen Sie die
aus, und
HINWEIS: Falls Sie die Gasdruckfeder drehen müssen,
damit die Basis auf die Halterung ausgerichtet ist, drehen Sie
die Feder ausschließlich im Uhrzeigersinn. Wenn Sie die
Gasdruckfeder entgegen dem Uhrzeigersinn drehen, könnten
sich die Anschlüsse lösen.
3 Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 2, um
die Basis der unteren Gasdruckfeder mit den mitgelieferten
Schrauben an der Halterung zu sichern.

Anbringen des Propellers

Der Beutel mit den für diesen Vorgang erforderlichen
Befestigungsteilen ist im Karton mit dem Propeller enthalten und
nicht mit einer Beschriftung versehen.
1
Führen Sie den Stift
.
2
Drehen Sie bei Bedarf den Motorschaft, damit der Stift
horizontal ausgerichtet ist und während der Installation nicht
herausfällt.
3 Richten Sie die Rille auf der Innenseite des Propellers
den Stift aus, und schieben Sie den Propeller auf den
Motorschaft.
4
Setzen Sie die Anode
Sicherungsscheibe und die Mutter
Motorschafts.
5
Verwenden Sie einen 14-mm-Steckschlüssel (
die Sicherungsmutter mit einem Drehmoment von 8,13 Nm
(6 lbf-ft) anzuziehen und so den Propeller zu sichern.

Herstellen der Stromversorgung

1
Verlegen Sie das Netzkabel zum Unterbrecher oder zum
zukünftigen Montageort des Unterbrechers.
2
Verlängern Sie das Netzkabel bei Bedarf mit dem für die
Länge der Verlängerung entsprechenden Leitungsquerschnitt
(Netzkabelverlängerung, Seite
Material zum Löten und einen Schrumpfschlauch.
3
Installieren Sie einen für mindestens 60 A klassifizierten
Stecker und eine Buchse für Elektro-Bootsmotoren an der
Stelle, an der das Netzkabel in die Schottwand verläuft
(optional).
4
Verbinden Sie das Netzkabel mit einem Unterbrecher, der für
60 A (Dauerstrom) klassifiziert ist.
Der Unterbrecher muss ausgeschaltet sein, bevor Sie die
Netzkabel des Elektro-Bootsmotors verbinden.
5
Verbinden Sie den Unterbrecher bei Bedarf mit einer
Stromquelle mit 24 oder 36 V Gleichstrom und 60 A.
Netzkabelverlängerung
Sie können das Netzkabel mit dem für die Länge der
Verlängerung entsprechenden Leitungsquerschnitt verlängern.
Zur Verlängerung des Netzkabels muss einadriges Kabel mit
einer Isolierung von mindestens 75 °C (167 °F) verwendet
werden, das nicht gebündelt und nicht ummantelt ist und nicht
durch den Motorschaft des Propellers
, die Unterlegscheibe , die
auf das Ende des
9
/
16
6). Verwenden Sie dabei
WARNUNG
HINWEIS
auf
Zoll), um
