durch eine Leitung verläuft. Wenn Sie Kabel mit einer Isolierung
von 105 °C (221 °F) oder mehr verwenden, können Sie
außerhalb von Motorräumen bis zu drei Adern in einem Mantel
oder einer Leitung zusammenfassen.
Bei der Installation von Netzkabelverlängerungen müssen Sie
Branchenstandards und Best Practices folgen.
Länge der Verlänge-
Minimaler Leitungs-
rung
querschnitt
0 bis 3 m (0 bis 10 Fuß) 16 mm
3 bis 4,6 m (10 bis
16 mm
20 Fuß)
4,6 bis 9,1 m (20 bis
16 mm
30 Fuß)
Verbinden des Gebers mit einem Kartenplotter
Der integrierte 12-Pin-Geber ist mit bestimmten Garmin
Kartenplottermodellen kompatibel. Besuchen Sie garmin.com,
oder wenden Sie sich an Ihren Garmin Händler, um weitere
Informationen zu erhalten.
1
Führen Sie das Geberkabel zum installierten Kartenplotter.
2
Installieren Sie den Klemmring am Ende des Geberkabels.
3
Verbinden Sie das Geberkabel mit dem Geberanschluss auf
der Rückseite des Kartenplotters.
Informationen zum Identifizieren des Geberanschlusses
finden Sie in den Anweisungen des Kartenplotters.
Installation des Stabilisators
Der Stabilisator ist ein optionales Zubehör, das Stabilität und
eine zusätzliche Stütze für den Elektro-Bootsmotor in der
eingeholten Position bieten kann.
Installationsanweisungen für den Stabilisator sind im
Lieferumfang des Stabilisators enthalten.
Installation des Fußpedals
Das Fußpedal wird drahtlos mit dem Elektro-Bootsmotor
verbunden und ist ab Werk gekoppelt.
Detaillierte Anweisungen zu Montage und Stromversorgung sind
im Dokument Installationsanweisungen für das Fußpedal für den
Force Trolling Motor enthalten, das im Lieferumfang des
Fußpedals zu finden ist. Nutzungsanweisungen sind im
Dokument Force Trolling Motor – Schnellstartanleitung
enthalten.
Installation der Fernbedienung
Die Fernbedienung wird drahtlos mit dem Elektro-Bootsmotor
verbunden und ist ab Werk gekoppelt.
Nutzungsanweisungen sind im Dokument Force Trolling Motor –
Schnellstartanleitung enthalten.

Wartungsanforderungen und -zeitplan

Nach Verwendung des Motors in Salz- oder Brackwasser
müssen Sie den gesamten Motor mit Frischwasser abspülen
und mit einem weichen Tuch Silikonspray auf Wasserbasis
auftragen. Achten Sie darauf, dass die Kappe oben am Schaft
beim Abspülen des Motors nicht mit Strahlwasser in Berührung
kommt.
Zum Aufrechterhalten der Garantie müssen Sie eine Reihe
routinemäßiger Wartungsarbeiten durchführen, wenn Sie den
Motor zur Verwendung während der Saison vorbereiten. Wenn
Sie den Motor in trockenen, staubigen Umgebungen verwenden
oder transportieren (beispielsweise auf Schotterstraßen fahren),
sollten Sie diese Arbeiten während der Saison öfter
durchführen.
Wenn Sie detaillierte Vorgehensweisen und Informationen zu
Service- und Ersatzteilen erhalten möchten, laden Sie unter
Optimaler Leitungs-
querschnitt
2
2
(AWG 6)
16 mm
(AWG 6)
2
2
(AWG 6)
25 mm
(AWG 4)
2
2
(AWG 6)
35 mm
(AWG 2)
HINWEIS
garmin.com/manuals/force_trolling_motor
Trolling Motor – Wartungshandbuch herunter.
• Überprüfen Sie das Netzkabel auf Anzeichen von Abnutzung,
und bessern Sie es bei Bedarf aus bzw. reparieren oder
ersetzen Sie es
®
• Überprüfen und reinigen Sie die
Stromversorgungsanschlüsse, und ziehen Sie bei Bedarf die
Muttern an
• Schmieren Sie die Gelenke und Hülsen
• Reinigen und schmieren Sie den Riegelmechanismus zum
Einholen und Herunterlassen
• Überprüfen Sie die Schienen, und ersetzen Sie sie bei Bedarf
.
• Überprüfen Sie den Stoßfänger der Halterung, und ersetzen
Sie ihn bei Bedarf
• Reinigen oder ersetzen Sie die Anoden im Motor des
Propellerantriebs

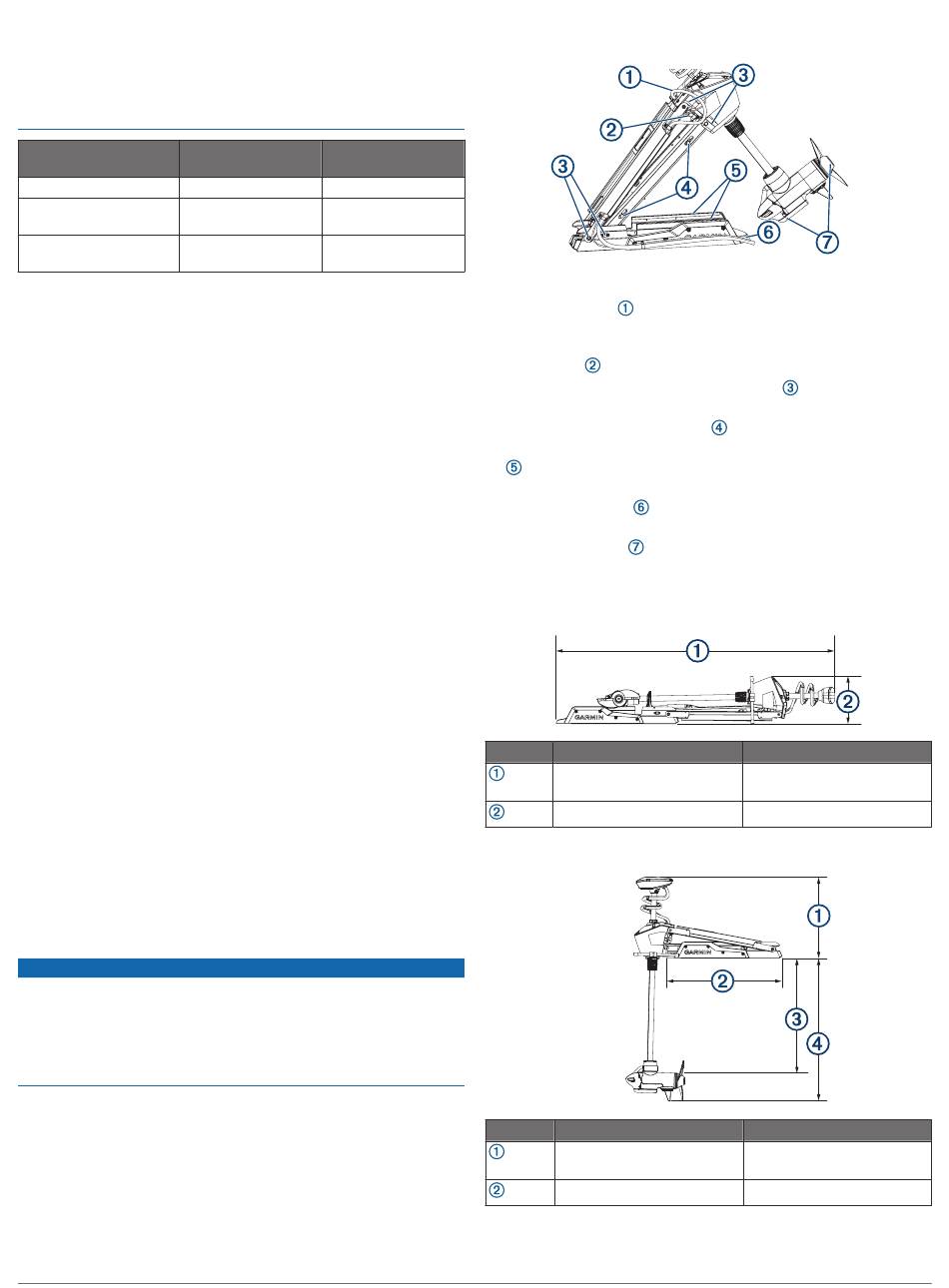

Informationen zum Motor

Größe im eingeholten Zustand
Element 50-Zoll-Modell
Min. 1,558 m (61
Max. 1,811 m (71
300 mm (11
Größe im heruntergelassenen Zustand
Element
50-Zoll-Modell
Min. 461 mm (18
Max. 721 mm (28
708 mm (27
das Dokument Force
.
.
.
.
.
57-Zoll-Modell
5
/
Zoll)
Min. 1,712 m (67
16
5
/
Zoll)
Max. 2,066 m (81
16
13
/
Zoll)
340 mm (13
16
57-Zoll-Modell
1
/
Zoll)
Min. 488 mm (19
8
3
/
Zoll)
Max. 817 mm (32
8
7
/
Zoll)
799 mm (31
8
.
3
/
Zoll)
8
5
/
Zoll)
16
3
/
Zoll)
8
3
/
Zoll)
16
1
/
Zoll)
8
7
/
Zoll)
16
7
