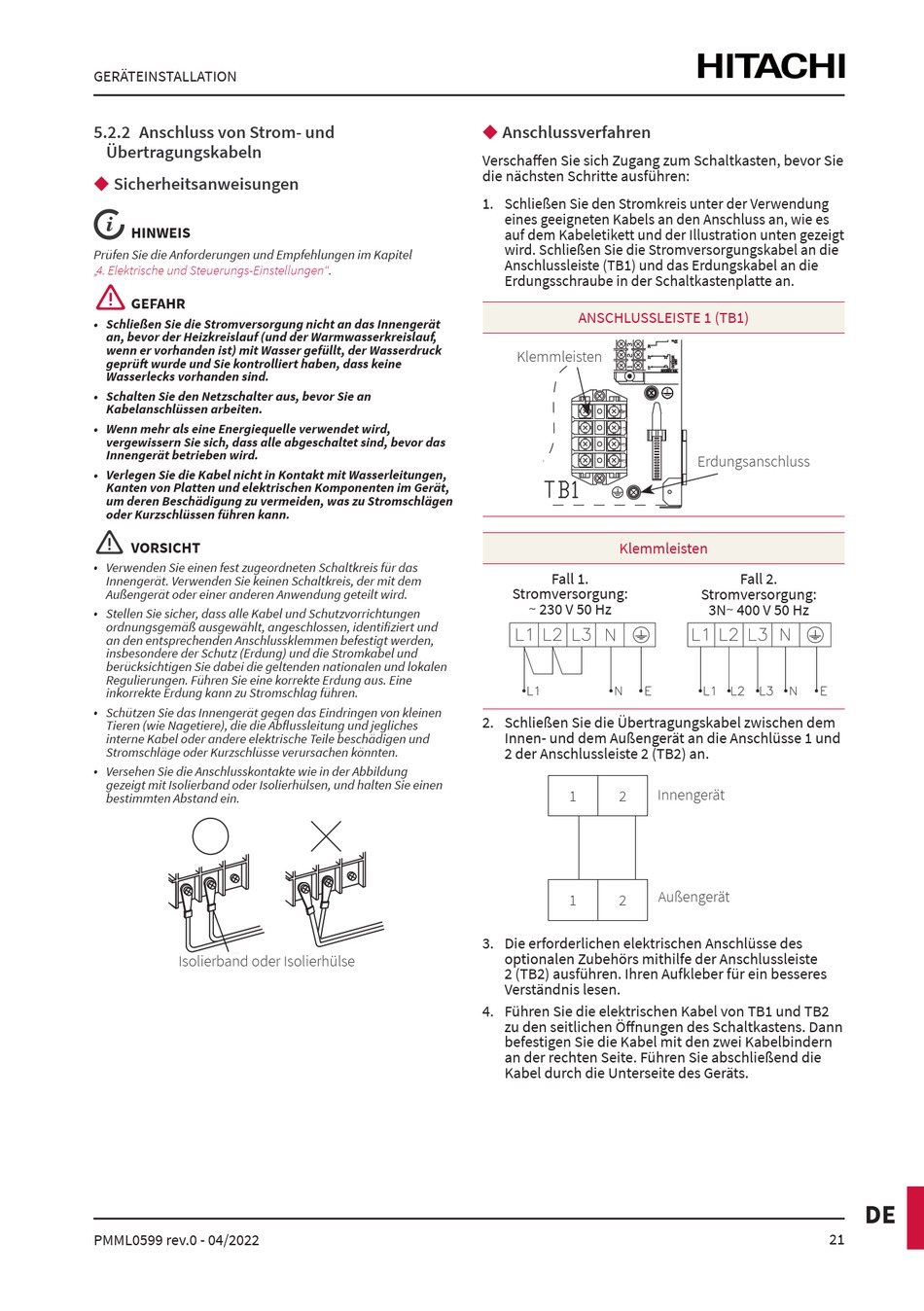

GERÄTEINSTALLATION
5.2.2 Anschluss von Strom- und
Übertragungskabeln
◆
Sicherheitsanweisungen
HINWEIS
Prüfen Sie die Anforderungen und Empfehlungen im Kapitel
„4. Elektrische und
Steuerungs-Einstellungen".
!
GEFAHR
• Schließen Sie die Stromversorgung nicht an das Innengerät
an, bevor der Heizkreislauf (und der Warmwasserkreislauf,
wenn er vorhanden ist) mit Wasser gefüllt, der Wasserdruck
geprüft wurde und Sie kontrolliert haben, dass keine
Wasserlecks vorhanden sind.
• Schalten Sie den Netzschalter aus, bevor Sie an
Kabelanschlüssen arbeiten.
• Wenn mehr als eine Energiequelle verwendet wird,
vergewissern Sie sich, dass alle abgeschaltet sind, bevor das
Innengerät betrieben wird.
• Verlegen Sie die Kabel nicht in Kontakt mit Wasserleitungen,
Kanten von Platten und elektrischen Komponenten im Gerät,
um deren Beschädigung zu vermeiden, was zu Stromschlägen
oder Kurzschlüssen führen kann.
!
VORSICHT
• Verwenden Sie einen fest zugeordneten Schaltkreis für das
Innengerät. Verwenden Sie keinen Schaltkreis, der mit dem
Außengerät oder einer anderen Anwendung geteilt wird.
• Stellen Sie sicher, dass alle Kabel und Schutzvorrichtungen
ordnungsgemäß ausgewählt, angeschlossen, identifiziert und
an den entsprechenden Anschlussklemmen befestigt werden,
insbesondere der Schutz (Erdung) und die Stromkabel und
berücksichtigen Sie dabei die geltenden nationalen und lokalen
Regulierungen. Führen Sie eine korrekte Erdung aus. Eine
inkorrekte Erdung kann zu Stromschlag führen.
• Schützen Sie das Innengerät gegen das Eindringen von kleinen
Tieren (wie Nagetiere), die die Abflussleitung und jegliches
interne Kabel oder andere elektrische Teile beschädigen und
Stromschläge oder Kurzschlüsse verursachen könnten.
• Versehen Sie die Anschlusskontakte wie in der Abbildung
gezeigt mit Isolierband oder Isolierhülsen, und halten Sie einen
bestimmten Abstand ein.
Isolierband oder Isolierhülse
PMML0599 rev.0 - 04/2022
◆
Anschlussverfahren
Verschaffen Sie sich Zugang zum Schaltkasten, bevor Sie
die nächsten Schritte ausführen:
1. Schließen Sie den Stromkreis unter der Verwendung
eines geeigneten Kabels an den Anschluss an, wie es
auf dem Kabeletikett und der Illustration unten gezeigt
wird. Schließen Sie die Stromversorgungskabel an die
Anschlussleiste (TB1) und das Erdungskabel an die
Erdungsschraube in der Schaltkastenplatte an.
ANSCHLUSSLEISTE 1 (TB1)
Klemmleisten
Klemmleisten
Fall 1.
Stromversorgung:
~ 230 V 50 Hz
2. Schließen Sie die Übertragungskabel zwischen dem
Innen- und dem Außengerät an die Anschlüsse 1 und
2 der Anschlussleiste 2 (TB2) an.
1
2
1
2
3. Die erforderlichen elektrischen Anschlüsse des
optionalen Zubehörs mithilfe der Anschlussleiste
2 (TB2) ausführen. Ihren Aufkleber für ein besseres
Verständnis lesen.
4. Führen Sie die elektrischen Kabel von TB1 und TB2
zu den seitlichen Öffnungen des Schaltkastens. Dann
befestigen Sie die Kabel mit den zwei Kabelbindern
an der rechten Seite. Führen Sie abschließend die
Kabel durch die Unterseite des Geräts.
Erdungsanschluss
Fall 2.
Stromversorgung:
3N~ 400 V 50 Hz
Innengerät
Außengerät
21
DE
