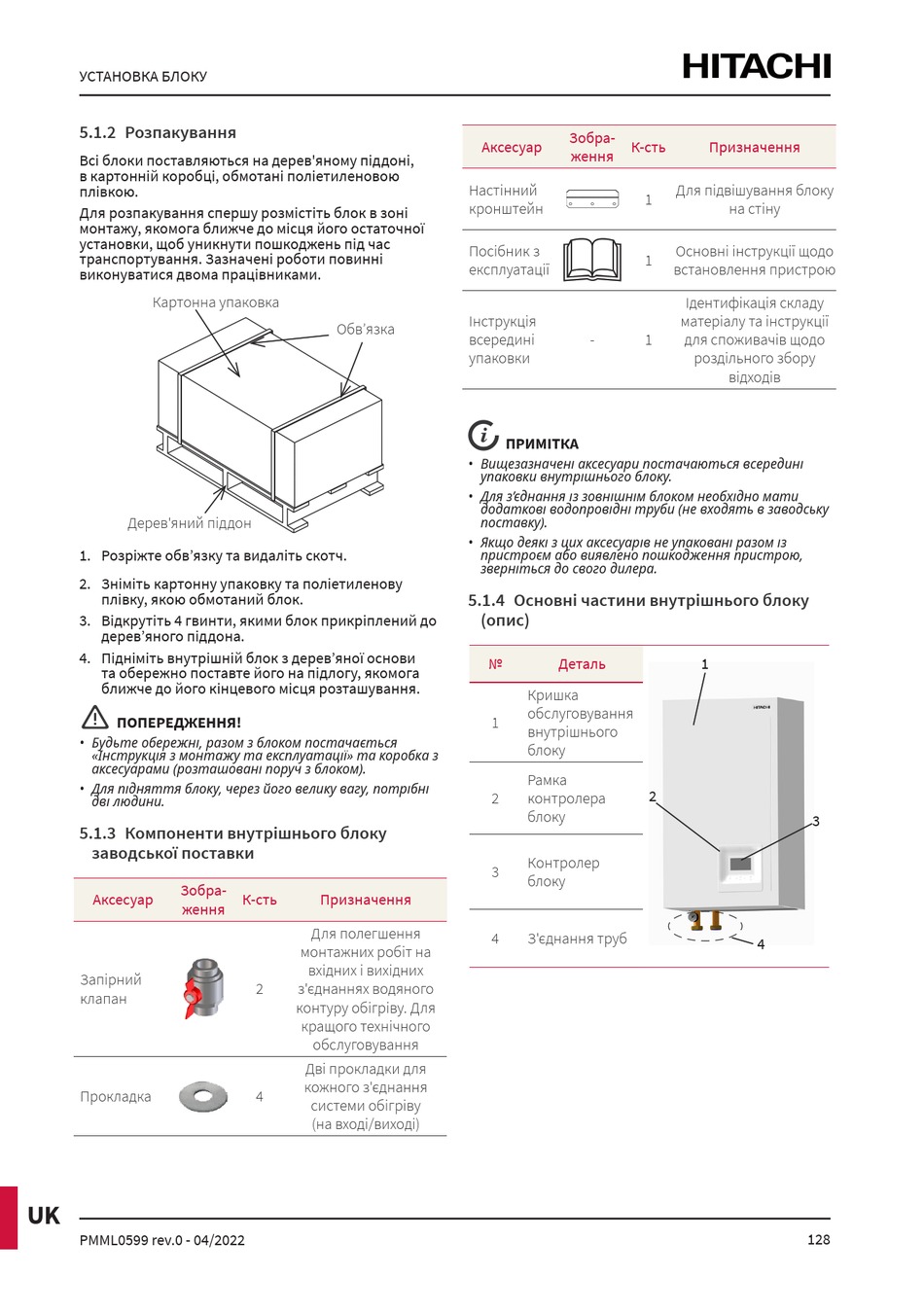

УСТАНОВКА БЛОКУ
5.1.2 Розпакування
Всі блоки поставляються на дерев'яному піддоні,
в картонній коробці, обмотані поліетиленовою
плівкою.
Для розпакування спершу розмістіть блок в зоні
монтажу, якомога ближче до місця його остаточної
установки, щоб уникнути пошкоджень під час
транспортування. Зазначені роботи повинні
виконуватися двома працівниками.
Картонна упаковка
Дерев'яний піддон
1. Розріжте обв'язку та видаліть скотч.
2. Зніміть картонну упаковку та поліетиленову
плівку, якою обмотаний блок.
3. Відкрутіть 4 гвинти, якими блок прикріплений до
дерев'яного піддона.
4. Підніміть внутрішній блок з дерев'яної основи
та обережно поставте його на підлогу, якомога
ближче до його кінцевого місця розташування.
!
ПОПЕРЕДЖЕННЯ!
• Будьте обережні, разом з блоком постачається
«Інструкція з монтажу та експлуатації» та коробка з
аксесуарами (розташовані поруч з блоком).
• Для підняття блоку, через його велику вагу, потрібні
дві людини.
5.1.3 Компоненти внутрішнього блоку
заводської поставки
Зобра-
Аксесуар
ження
Запірний
клапан
Прокладка
UK
PMML0599 rev.0 - 04/2022
Обв'язка
К-сть
Призначення
Для полегшення
монтажних робіт на
вхідних і вихідних
2
з'єднаннях водяного
контуру обігріву. Для
кращого технічного
обслуговування
Дві прокладки для
кожного з'єднання
4
системи обігріву
(на вході/виході)
Зобра-
Аксесуар
К-сть
ження
Настінний
кронштейн
Посібник з
експлуатації
Інструкція
всередині
-
упаковки
ПРИМІТКА
• Вищезазначені аксесуари постачаються всередині
упаковки внутрішнього блоку.
• Для з'єднання із зовнішнім блоком необхідно мати
додаткові водопровідні труби (не входять в заводську
поставку).
• Якщо деякі з цих аксесуарів не упаковані разом із
пристроєм або виявлено пошкодження пристрою,
зверніться до свого дилера.
5.1.4 Основні частини внутрішнього блоку
(опис)
№
Деталь
Кришка
обслуговування
1
внутрішнього
блоку
Рамка
2
контролера
блоку
Контролер
3
блоку
4
З'єднання труб
Призначення
Для підвішування блоку
1
на стіну
Основні інструкції щодо
1
встановлення пристрою
Ідентифікація складу
матеріалу та інструкції
1
для споживачів щодо
роздільного збору
відходів
1
2
3
4
