ESPACIO PARA MANTENIMIENTO
2.3 Aviso importante
• La información complementaria sobre los productos
adquiridos está disponible a través del código QR
impreso en la portada de este manual. En caso de que
no se pueda acceder al sitio web o los archivos no
sean legibles, póngase en contacto con su distribuidor
de Hitachi.
• LEA ATENTAMENTE EL MANUAL Y LOS ARCHIVOS
DESCARGADOS A TRAVÉS DEL CÓDIGO QR ANTES DE
EMPEZAR A TRABAJAR EN LA INSTALACIÓN.
El incumplimiento de las instrucciones de
instalación, uso y funcionamiento descritas en este
documento puede provocar fallos de funcionamiento
potencialmente graves, o incluso la destrucción del
sistema de bomba de calor aire-agua.
• Compruebe, en los manuales de las unidades interior
y exterior, que dispone de toda la información
necesaria para la correcta instalación del sistema.
Si no es así, póngase en contacto con su distribuidor.
• Hitachi sigue una política de continua mejora
del diseño y rendimiento de los productos. Se
reserva, por lo tanto, el derecho a modificar las
especificaciones sin previo aviso.
• Hitachi no puede prever todas las circunstancias que
pudieran conllevar un peligro potencial.
• Esta bomba de calor aire-agua se ha diseñado
para suministrar agua caliente únicamente a las
personas. No la utilice para otros fines, como secar
ropa, calentar alimentos o cualquier otro proceso de
calentamiento (salvo para piscinas).
• No se permite la reproducción de ningún fragmento
de este manual sin permiso por escrito.
• Si tiene cualquier tipo de duda, póngase en contacto
con su proveedor de servicios de Hitachi.
• Compruebe y asegúrese de que las explicaciones de
los apartados de este manual se corresponden con su
modelo de bomba de calor aire-agua.
• Consulte la codificación de los modelos para
confirmar las principales características de su
sistema.
• Para identificar los niveles de gravedad de los
riesgos se utilizan palabras precedidas de señales
(NOTA, PELIGRO y PRECAUCIÓN). Las definiciones
empleadas para identificar los niveles de peligro se
indican en las páginas iniciales de este documento.
• Los modos de funcionamiento de estas unidades se
controlan a través de un controlador.
• Este manual debe considerarse como un elemento
fijo de la bomba de calor aire-agua. Proporciona una
descripción e información común para esta bomba
de calor aire-agua, así como para otros modelos.
• Mantenga la temperatura del agua del sistema por
encima de la temperatura de congelación.
• Temperatura del agua (máx./mín.): 5 °C / 60 °C
• Presión del agua (máx./mín.): 1 bares / 3 bares
• Este equipo se debe conectar a la red de agua.
• Si la presión de entrada del agua fría sanitaria es
mayor que la presión de diseño del equipo (10 bares)
debe instalar un reductor de presión con un valor
nominal de 7 bares.
PMML0599 rev.0 - 04/2022

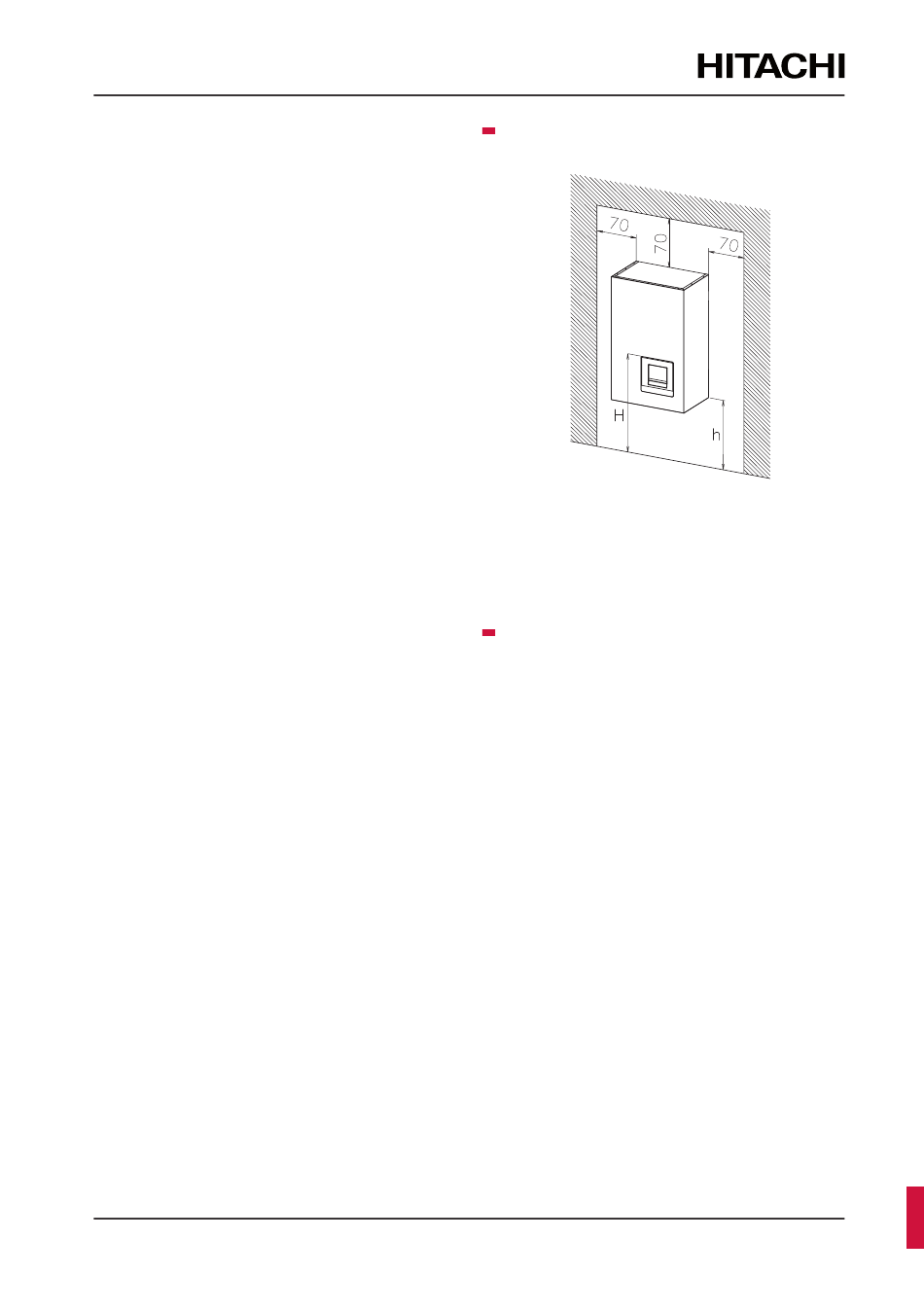

3. ESPACIO PARA MANTENIMIENTO
Unidades en mm.
H: 1200~1500 mm
Altura de la unidad recomendada para acceder al panel
de control (controlador de la unidad).
h: 350 mm
Altura mínima para instalar las válvulas de cierre y la
primera línea de tubería acodada.
4. AJUSTES ELÉCTRICOS Y DE CONTROL
4.1 Comprobaciones generales
• Asegúrese de que se cumplen las siguientes
condiciones relacionadas con la instalación de la
fuente de alimentación:
✓ La capacidad de la instalación eléctrica es lo
suficientemente grande como para soportar la
demanda del sistema YUTAKI (unidad exterior +
unidad interior + depósito de ACS (si aplica)).
✓ La tensión de alimentación es de ±10 % de la
tensión nominal.
✓ La impedancia de la línea de alimentación es
lo suficientemente baja como para evitar una
caída de tensión superior al 15 % de la tensión
nominal.
• De acuerdo con la directiva 2014/30/CE, relacionada
con la compatibilidad electromagnética, en la siguiente
tabla se indica la impedancia máxima Z
del sistema en el punto de conexión eléctrica del
usuario, conforme a la norma EN61000-3-11.
• La situación de armónicos para cada modelo, respecto
al cumplimiento con las normas EN 61000-3-2 y
EN 61000-3-12, es la siguiente:
permisible
max
