3. Entfernen Sie die PCIe-Karte aus dem Riser 1:
a. Drehen Sie den Riser so, dass Sie auf die PCIe-Karte zugreifen können.
b. Drücken Sie die Sicherungshalterung an der Seite des PCIe-Riser und drehen Sie sie dann in die
offene Position.
c. Entfernen Sie die PCIe-Karte aus dem Riser.
4. Entfernen Sie den PCIe-Riser aus dem Controller-Modul:
a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
b. Drehen Sie die Riserverriegelung auf der linken Seite des Riser nach oben und in Richtung der
Lüftermodule.
Der Riser hebt sich leicht vom Controller-Modul auf.
c. Heben Sie den Riser an, und legen Sie ihn in Richtung der Lüfter, so dass die Metalllippe auf dem
Riser den Rand des Controller-Moduls entfernt, heben Sie den Riser aus dem Controller-Modul und
legen Sie ihn dann auf eine stabile, flache Oberfläche.
96

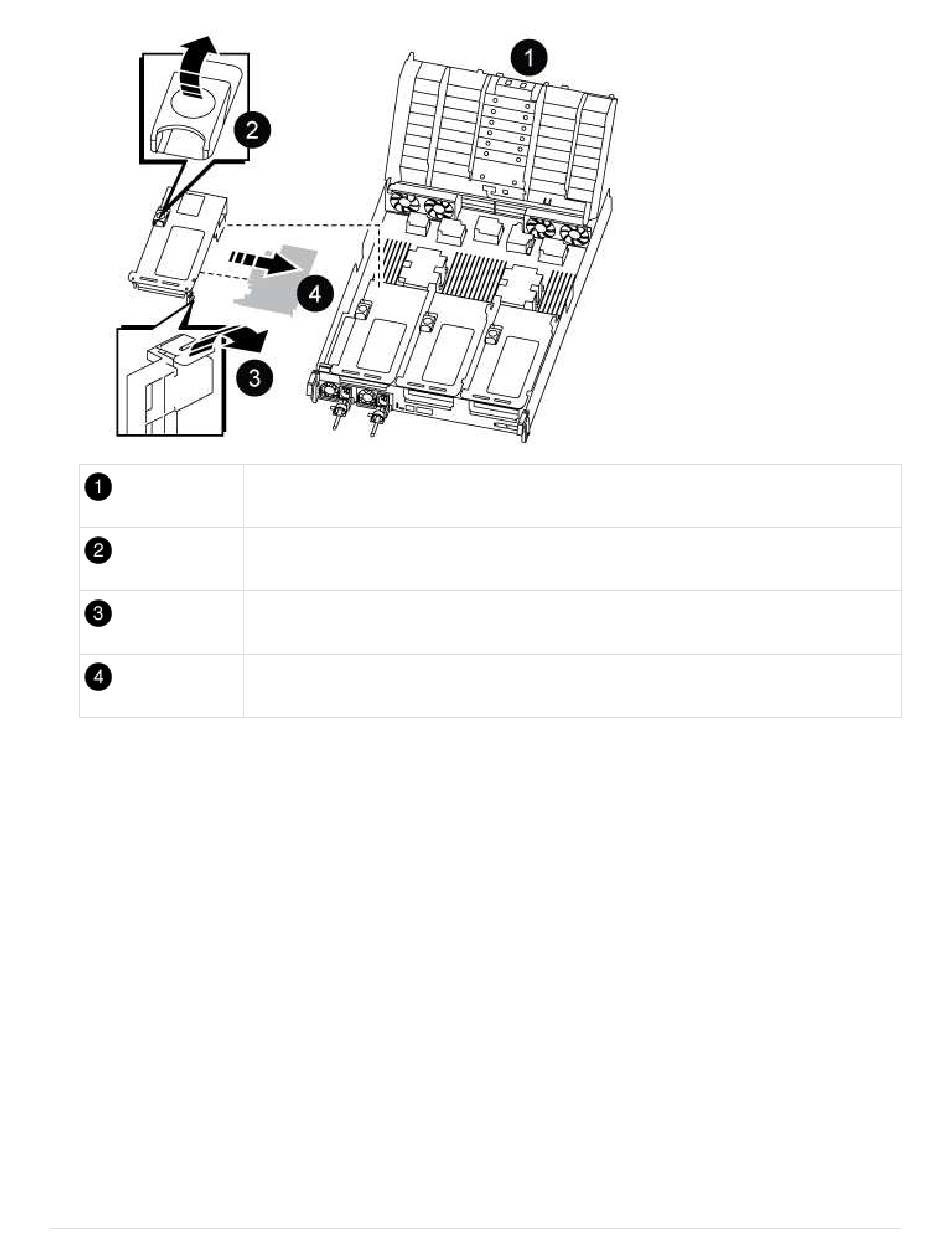

Luftkanal
Riserverriegelung
Kartenverriegelungshalterung
Riser 1 (linker Riser) mit 100-GbE-PCIe-Karte in Steckplatz 1.
