Schritt 3: Entfernen Sie die PCIe Riser
Sie müssen einen oder mehrere PCIe-Riser entfernen, wenn Sie bestimmte Hardwarekomponenten im
Controller-Modul ersetzen.
1. Entfernen Sie den PCIe-Riser aus dem Controller-Modul:
a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
b. Drehen Sie die Riserverriegelung auf der linken Seite des Riser nach oben und in Richtung der
Lüftermodule.
Der Riser hebt sich leicht vom Controller-Modul auf.
c. Heben Sie den Riser an, und legen Sie ihn in Richtung der Lüfter, so dass die Metalllippe auf dem
Riser den Rand des Controller-Moduls entfernt, heben Sie den Riser aus dem Controller-Modul und
legen Sie ihn dann auf eine stabile, flache Oberfläche.
106

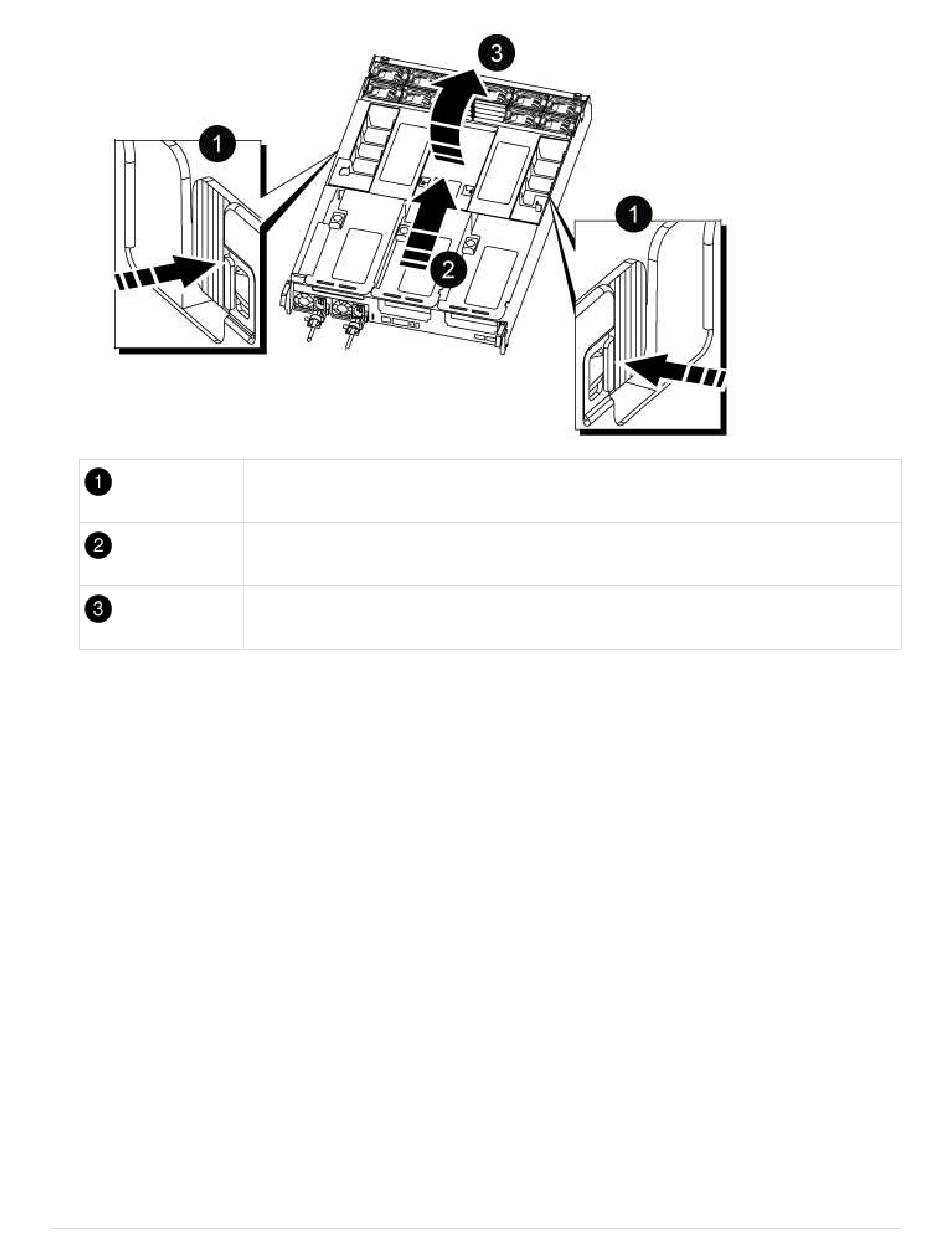

Verriegelungsklammern für Luftkanäle
Schieben Sie den Luftkanal in Richtung Lüftermodule
Luftkanal in Richtung Lüftermodule drehen
