Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann.
Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und
versuchen Sie es erneut.
Schritte

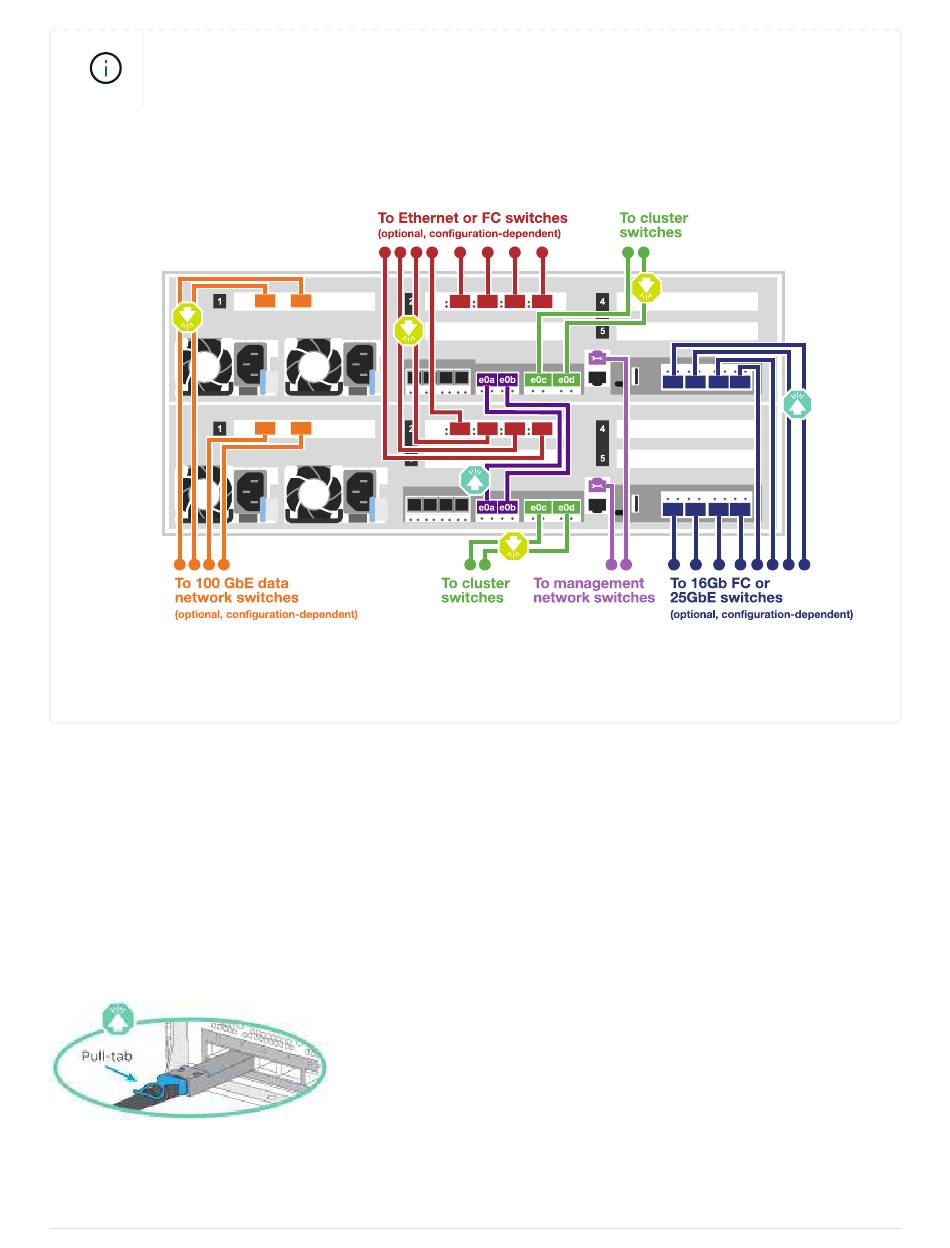

1. Schließen Sie die Verkabelung zwischen den Controllern und den Switches anhand der Abbildung ab:
2. Gehen Sie zu Schritt 4: Controller mit Laufwerk-Shelfs verkabeln
Festplatten-Shelf
Schritt 4: Controller mit Laufwerk-Shelfs verkabeln
Die folgenden Optionen zeigen, wie Sie ein oder zwei NS224-Laufwerk-Shelfs mit Ihrem System verkabeln.
Option 1: Controller mit einem einzelnen Festplatten-Shelf verkabeln
Sie müssen jeden Controller mit den NSM-Modulen am NS224-Laufwerk-Shelf verkabeln.
Über diese Aufgabe
Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu prüfen. Die
Kabelabziehlasche für die NS224 sind nach oben.
Anleitung zur Verkabelung des
