Option 1: Verkabeln eines 2-Node-Clusters ohne Switches
Die Cluster Interconnect- und HA-Ports eines Controller-Moduls sind mit dem Partner-Controller-Modul
verbunden. Die optionalen Daten-Ports, optionalen NIC-Karten und Management-Ports der Controller-
Module werden mit Switches verbunden.
Bevor Sie beginnen
Sie müssen sich an den Netzwerkadministrator wenden, um Informationen über das Anschließen des
Systems an die Switches zu erhalten.
Über diese Aufgabe

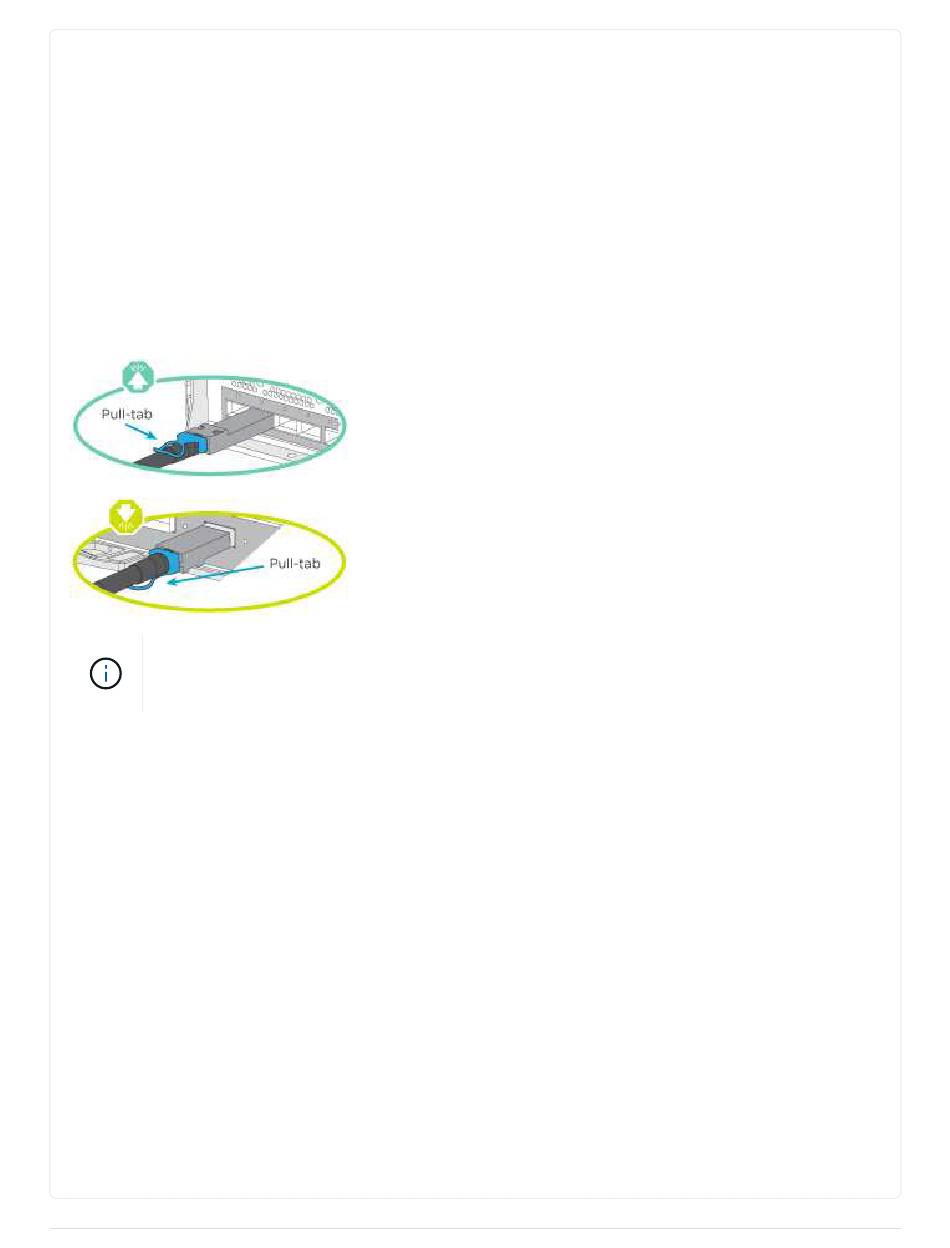

Achten Sie beim Einsetzen der Kabel in die Anschlüsse darauf, die Richtung der Kabelabziehlaschen zu
überprüfen. Die Kabelabziehlaschen sind für alle Onboard-Ports und nach unten für Erweiterungskarten
(NIC) vorgesehen.
Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann.
Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und
versuchen Sie es erneut.
Schritte
1. Schließen Sie die Verkabelung zwischen den Controllern und den Switches anhand der Abbildung ab:
5
