c. Setzen Sie die Finger am Ende des Startmediums mit der blauen Taste, drücken Sie fest nach unten

auf das Boot-Medium-Ende, um die blaue Verriegelungstaste zu drücken.

Schritt 5: Verschieben Sie die PCIe Riser und Mezzanine-Karte

Im Rahmen des Controller-Austauschprozesses müssen Sie die PCIe Riser und die Mezzanine-Karte vom

beeinträchtigten Controller-Modul auf das Ersatzcontrollermodul verschieben.

Sie können die folgenden Animationen, Abbildungen oder die schriftlichen Schritte verwenden, um die PCIe-

Risers und die Mezzanine-Karte vom Modul für beeinträchtigte Controller in das Ersatzcontroller-Modul zu

verschieben.

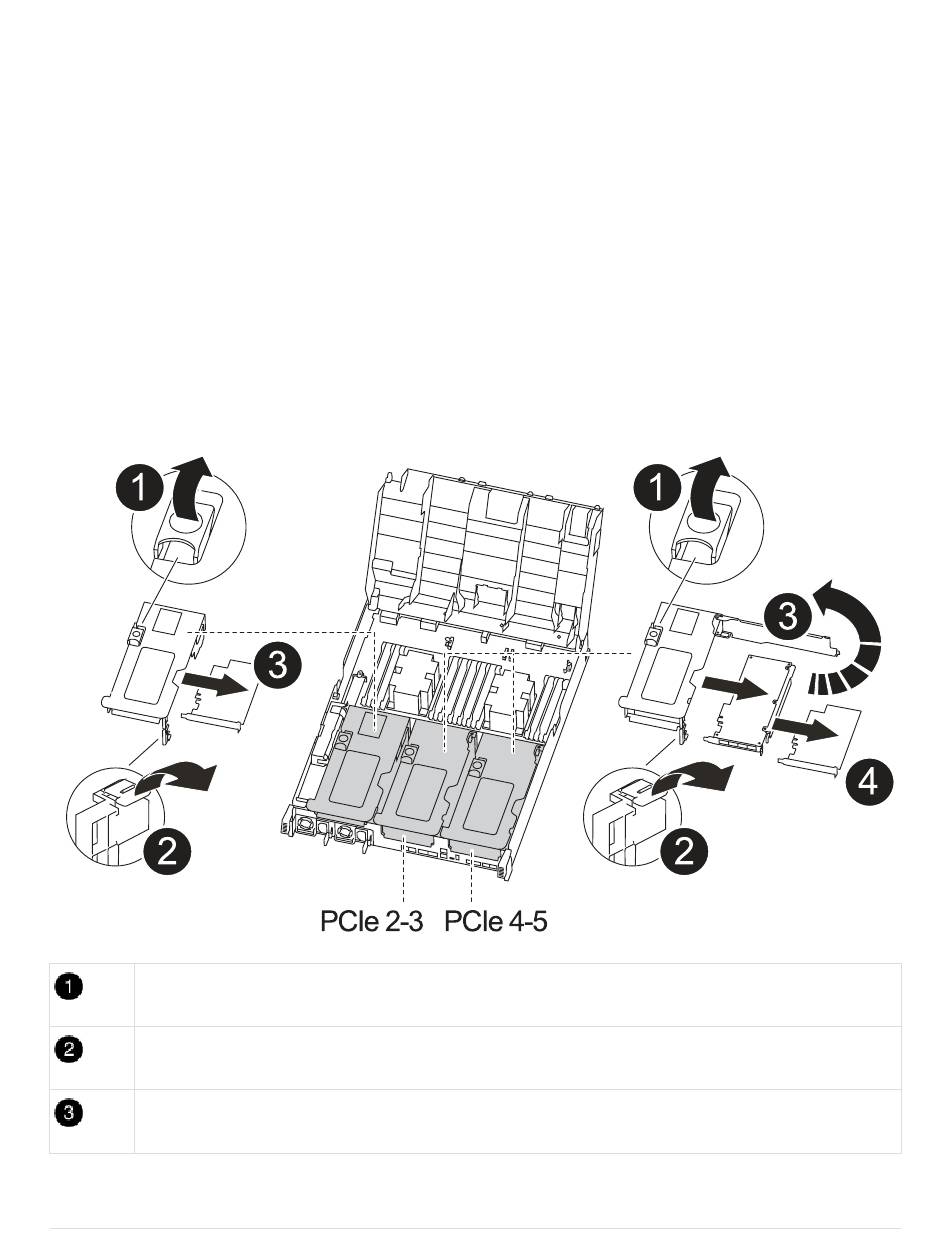

Verschieben von PCIe-Riser 1 und 2 (linke und mittlere Riser):

Animation - Verschieben von PCI-Riserern 1 und 2

Verschieben der Mezzanine-Karte und des Riser 3 (Riser rechts):

Animation - Bewegen Sie die Mezzanine-Karte und Riser 3

Riserverriegelung

Verriegelung der PCI-Karte

PCI-Sperrplatte
