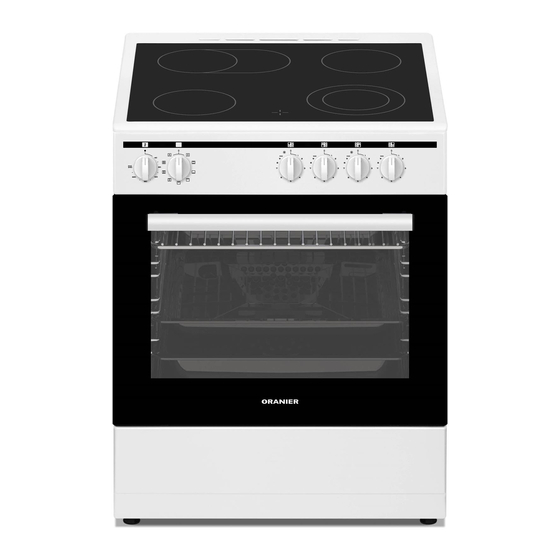

- Seite 1 Bedienungsanleitung Elektro-Standherd mit Elektro-Backofen...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
- Seite 3 7. Aufstellen und anschließen 7.1 Aufstellort 7.2 Kippsicherung anbringen 7.3 Anschließen 7.4 Wichtige Informationen 8. Störungen beheben 8.1 Funktionsstörungen 8.2 Leuchtmittel wechseln 9. Kundendienst 10. Umweltfreundlicher Betrieb 10.1 Verpackung / Altgerät entsorgen 10.2 Tipps zum Energiesparen 11. Technische Daten 12. EU-Datenblatt 13. ORANIER-Werksgarantie...
- Seite 4 1. Bestimmungsgemäßer Gebrauch - Das Gerät ist zum Kochen im häuslichen Umfeld bestimmt. Kommerzielle Nutzung des Gerätes ist nicht gestattet. - Das Gerät darf keinesfalls für andere Zwecke, wie z. B. Raumbeheizung, Trocknen von Textilien, verwendet werden. - Nur geschultes Personal darf das Gerät anschließen oder auf eine andere Gasart umstellen - Falschanschluss und/oder falsche Installation können schwere Unfälle und/oder Sachschäden hervorrufen, für die...
- Seite 5 2. Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit körperlichen und geistigen Behinderungen und Behinde- rungen der Sinnesorgane bzw. Personen ohne Erfahrungen und Kenntnisse bedient werden, wenn sie beaufsichtigt wurden oder Anweisungen zur sicheren Bedienung des Geräts erhalten haben und die etwaigen Gefahren verstanden haben.
- Seite 6 2. Sicherheitshinweise Explosionsgefahr Ausströmendes Gas kann zu einer Explosion führen. BEI GASGERUCH ODER STÖRUNG AN DER GASINSTALLATION - sofort die Gaszufuhr schließen! - offenes Feuer und Zigaretten ausmachen! - keine Licht- oder Geräteschalter bedienen! - keine Stecker aus der Steckdose ziehen! - keine Telefone oder Handys benutzen! - Fenster öffnen, um den Raum gut zu lüften! - außerhalb des Raumes Gasversorger oder Kundendienst...
- Seite 7 2. Sicherheitshinweise Verpuffungsgefahr Wenn der Garraum-Brenner nach 15 Sekunden noch nicht gezündet hat, den Brenner abstellen, die Backraumtür öffnen und mindestens 1 Minute warten, bevor ein weiterer Zündversuch durchgeführt wird. Erstickungsgefahr Dieses Gerät ist nicht an ein Abzugsgerät für Verbren- nungsprodukte angeschlossen.
- Seite 8 2. Sicherheitshinweise Brandgefahr - Während der Benutzung können der Herd und die zugäng- lichen Teile heiß werden. - Heiße Öle und Fette niemals unbeaufsichtigt lassen! Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. - NIEMALS einen Fett- bzw.
- Seite 9 2. Sicherheitshinweise Brandgefahr - Durch Öffnen der Backraumtür entsteht ein Luftzug, der un- beschwertes Backpapier im Backraum in Kontakt mit den Heizelementen bringen kann. Verwenden Sie Backpapier stets in geeigneten Abmessungen und beschweren Sie es mit einem geeigneten Gegenstand, z.B. Geschirr oder Backform. - Strom- und Gasleitungen dürfen die Geräterückseite nicht berühren.
- Seite 10 2. Sicherheitshinweise Verbrennungsgefahr - Die Heizelemente im Inneren des Backraums nicht berühren! - Niemals über die Flammen greifen! - Keine Kochmuldenschutzgitter verwenden, sie werden sehr heiß! - Stets Topflappen o.ä. verwenden, um Zubehör oder Geschirr aus dem heißen Backraum zu nehmen - Kochgeschirr nie leer erhitzen! - Pfannen immer in die Mitte über die Kochzone stellen und deren Griffe in eine sichere Position drehen, damit sie nicht...
- Seite 11 2. Sicherheitshinweise Stromschlaggefahr - Reparaturen am Gerät nur durch geschultes Fachpersonal durchführen lassen! - Nur Original-Ersatzteile verwenden! - Beschädigte Netzanschlussleitung dürfen nur durch den Her- steller, seinem Kundendienst oder durch ähnlich qualifizierte Personen ausgetauscht werden - Bei Beschädigungen das Gerät nicht betreiben. Gerät vom Stromnetz trennen und die Gaszufuhr schließen! - Bei gerissenen oder gebrochenen Oberflächen das Gerät nicht betreiben!
- Seite 12 2. Sicherheitshinweise Verletzungsgefahr - Bei Defekt das Gerät nicht einschalten! Gerät vom Stromnetz trennen, die Gaszufuhr schließen und den Kundendienst rufen. - Nicht in die Scharniere der Backraumtüre greifen! - Während der Zündung der Brenner nie die Zündvorrichtungen berühren! - Keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber verwenden, um die Scheibe in der Backraumtür zu reinigen! Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann!
- Seite 13 3. Hinweise zum Betrieb 3.1 Vorschriften und Richtlinien 3.3 Backofen Beim Anschluss an das Gasnetz oder Umrüstung auf - Vor dem erstmaligen Betrieb alle im Backraum befind- eine andere Gasart sind insbesondere die einschlägigen lichen Beipackteile und Verpackungsreste entnehmen. Vorschriften und Richtlinien der Institutionen des Landes - Beim erstmaligen Betrieb entsteht Geruch durch Iso- zu beachten, in dem das Gerät betrieben wird.
- Seite 14 3. Hinweise zum Betrieb 3.5 Geschirrschublade - Die verfügbare Stauhöhe der Schublade beachten. - Keine heißen Gerichte oder Gegenstände in die Geschirrschublade legen. 3.6 Aufstellort - Die das Gerät umgebenden Materialien müssen einer Temperatur von mindestens 100 °C widerstehen kön- nen.
- Seite 15 4. Ihr Gerät im Überblick 4.1 Ausstattung Massekochplatte* (145 mm oder 185 mm) Backraumtür Einkreis-Kochzone (140 mm oder 180 mm) Backraumtürgriff Bräterzone* (140 mm / 250 mm) Standfuß, höhenverstellbar Zweikreiszone* (120 mm / 180 mm) Geschirrschublade bzw. Blende* Garraumbeleuchtung Kochmulde Rost Temperaturregler (Backofen) Backblech...
- Seite 16 4. Ihr Gerät im Überblick 4.2 Zubehör Fettpfanne (modellabhängig) Separat bestellbar unter Art.-Nr. 9210 17 (STx6xx) / 9210 14 (STx5xx) Zubehör so weit in den Backraum einschieben, bis es die geschlossene Back- raumtür (5) nicht mehr berühren kann. Rost Separat bestellbar unter Art.-Nr. 9210 20 (STx6xx) / 9210 24 (STx5xx).
- Seite 17 5. Bedienung 5. Bedienung 5.1. Backofen 5.1 Backofen Einschalten: - Einschalten: Funktionswahlschalter auf die gewünschte Beheizungsart drehen ► Funktionswahlschalter (3) auf die gewünschte Beheizungsart einstellen. - Ausschalten: Funktionswahlschalter auf 0 drehen. Ausschalten: Beheizungsarten und Gartemperatur einstellen ► Funktionswahlschalter (3) auf "0" (Aus) drehen. - Mit dem Funktionswahlschalter die Beheizungsart einstellen (s.
- Seite 18 5. Bedienung 5.2 Kochfeld Kochzone in Betrieb nehmen: ► Mit dem jeweiligen Kochfeld-Knebel (4) die Leistungsstufe der Kochzone einstellen. Modell STE637 STE531 STE512 STE638 1 - 9 1 - 6 1 - 6 1 - 9 Leistungsstufen Zuschaltung Mehrkreiszonen Mehrkreiszonen zuschalten (nur STE638): ► Die beiden Kochfeld-Knebel (4) der Kochzonen vorne links und hinten rechts haben nach der Maximalstufe "9"...
- Seite 19 5. Bedienung 5.4. Relings (modellabhängig) Relings entnehmen: ► Unterste Sprosse der Reling etwas nach unten drücken. Der untere Befestigungshaken der Reling wird so aus der Halterung in der Backraumwand gedrückt. ► Anschließend die Reling aus den oberen Haltelöchern entnehmen. Relings wieder einsetzen: ► Die Reling in die oberen Haltelöcher einhängen.
- Seite 20 6. Reinigung und Wartung 6.1 Reinigung Backofen - Den Backraum nach jeder Verwendung mit einem Allgemeines weichen Tuch und Seifenwasser auswischen. - Vermeiden Sie das Festbrennen von Verschmutz- Feucht nachwischen und trockenreiben. ungen. - Gegebenenfalls von Zeit zu Zeit geeignetes flüssiges - Keine Scheuermittel und -schwämme (insbesondere Reinigungsmittel für eine komplette Reinigung verwen keine Stahlwolle) bzw scharfe Reinigungsmittel ver...
- Seite 21 6. Reinigung und Wartung 6.2 Ausbau der Backraumtür (5) Ungesicherte Scharniere können mit großer Kraft zuklappen! Bei geschlossenem Scharnierriegel ist die Backraumtür (5) gesichert. Bei vollständig geöffne- tem Scharnierriegel sind die Scharniere gesichert. ► Backraumtür (5) vollständig öffnen. ► Linken und rechten Scharnierriegel hochklappen. Zum Lösen der Verriegelung des Scharnierriegels ggf.
- Seite 22 6. Reinigung und Wartung 6.3 Backraumtür-Scheiben ausbauen Zerkratzte Scheiben in der Backraumtür (5)können zerspringen! Keine scharfen abrasiven Reiniger oder scharf- kantige Metallschaber für die Reinigung der Glasscheiben der Backraumtür (5) benutzen. Sie können die Glasoberfläche zerkratzen! Vor Ausbau der Scheibe(n) die Back- raumtür (5) gegen ungewolltes Zuklappen sichern oder die Backraumtür (5) zur Entnahme der Glasscheibe(n) ausbauen!
- Seite 23 6. Reinigung und Wartung 6.4 Leuchtmittel der Backraumbeleuchtung austau- schen Stromschlaggefahr! Für Wartungsvorgänge das Gerät vom Strom- netz trennen! Gefahr von Verbrennungen! Wartungsvorgänge nur am abgekühlten Gerät durchführen! ► Glasabdeckung der Backraumbeleuchtung abschrau- ben. Wir empfehlen Ihnen dabei Gummi- handschuhe zu tragen, um die Glasabdeckung sicher greifen zu können.
- Seite 24 7. Aufstellen und anschließen 7.1 Aufstellort - Angrenzende Möbel dürfen nicht über die Mulden- Stromschlaggefahr! oberfläche hinausragen. Für Anschluss, Wartung oder Reparatur das - Die Wand oberhalb der Kochfläche muss aus nicht Gerät vom Stromnetz trennen! brennbarem Material bestehen. Holz, Kunststoff, PVC- Folien o.ä.
- Seite 25 7. Aufstellen und anschließen 7.2 Kippsicherung anbringen Um ein unbeabsichtigtes Kippen des Gerätes zu vermei- den, muss das Gerät vor der Inbetriebnahme mit einem Kippschutz gesichert werden! Als Kippschutz (im Lieferumfang enthalten) dient eine Sicherheitskette. Diese ist bereits an der Geräterückseite angebracht und wird mit Dübel und Schraubhaken an der Wand hinter dem Gerät befestigt.
- Seite 26 7. Aufstellen und anschließen 7.3 Anschließen 7.4 Wichtige Informationen Schutzklasse I: Dieses Gerät muss geerdet werden. - Auf dem Typenschild angegebene technische Daten Stromschlaggefahr! sowie gesetzliche Vorschriften und Anschlussbeding- ungen des örtlichen Elektrizitätsversorgers sind zu - Netzstecker nur mit trockenen Händen an- beachten fassen! - Gas- und Elektroanschluss darf nur von qualifiziertem...
- Seite 27 8. Störungen beheben 8. Störungen beheben Unsachgemäße Reparaturen sind gefährlich. Reparaturen dürfen nur von dafür geschultem Fach- Wenn das Gerät defekt ist, den Kundendienst rufen! personal und unter Verwendung von Original-Ersatzteilen durchgeführt werden. Stromschlaggefahr! Reparaturen dürfen nur von dafür geschultem Fachpersonal und unter Gefahr von Beschädigungen! Eine beschädigte Netzanleitung muss durch den Her- Verwendung von Original-Ersatzteilen durchgeführt werden.
- Seite 28 9. Kundendienst Die Kontaktdaten des Kundendienstes finden Sie auf der Rückseite dieser Bedienungsanleitung. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Artikelnummer und die Seriennummer Ihres Geräts. Diese Angaben finden Sie auf dem Typschild, das unter- halb der Backraumöffnung angebracht ist und nach dem Öffnen der Backraumtür (5) sichtbar wird.
- Seite 29 10. Umweltfreundlicher Betrieb 10.1 Verpackung / Altgerät entsorgen Die Verpackungsmateralien sind recyclebar, daher sor- tenrein entsorgen. Ein Altgerät darf nicht mit dem normalen Hausmüll ent- sorgt werden, sondern ist an eine für Elektrogeräte zuständige Sammelstelle zu übergeben. 10.2 Tipps zum Energiesparen Backofen: - Gerät nur vorheizen, wenn das Rezept oder die Einstellempfehlungen dies erfordern.
- Seite 30 11. Technische Daten 11. Technische Daten STE5xx STE6xx Breite (mm) Tiefe (mm) Höhe (mm) Backraumbeleuchtung 15 - 25 Unteres Heizelement 1000 1200 Oberes Heizelement 1000 Ringheizkörper* 1800 2200 Grillelement* 1500 2000 Massekochplatte Ø 145 mm 1000 Massekochplatte Ø 180 mm 1500 HighLight-Kochzone Ø...
- Seite 31 12. EU-Datenblatt...
- Seite 32 Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel.
- Seite 36 Telefon +49 (0) 2771 2630-355 • Kühl- und Gefriergeräte Telefax +49 (0) 2771 2630-351 E-Mail service-kt@oranier.com • Geschirrspülmaschinen • Standherde Gas und Elektro • Koch- und Backstationen ORANIER Heiz- und Kochtechnik GmbH Niederlassung Österreich Blütenstraße 15/4 A-4040 Linz E-Mail info-kuechentechnik@oranier.com www.oranier.com Vertrieb: Telefon +49 (0) 2771 2630-150 Telefax +49 (0) 2771 2630-348 E-Mail vertrieb-kt@oranier.com...
