- Seite 1 Bedienungs- und Installationsanleitung EBH 9926 06 Einbau-Herd EBS 9924 06 Einbau-Backofen EBH 9921 06 Einbau-Herd EBS 9914 06 Einbau-Backofen 4029808445871 / 4029808445864 / 4029808445857 / 4029808445840 9914 06 · 9921 06 · 9924 06 · 9926 06 · 1090...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Ihr Gerät im Überblick entschieden haben! Bedienungelemente ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zu- Versenkbare Bedienungelemente verlässige Technik, Funktionalität und ansprechendes Thermostat Design. Heizart-Wahlschalter Leistungsregler Kochstellen Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein-... -
Seite 3: Ihr Gerät Im Überblick

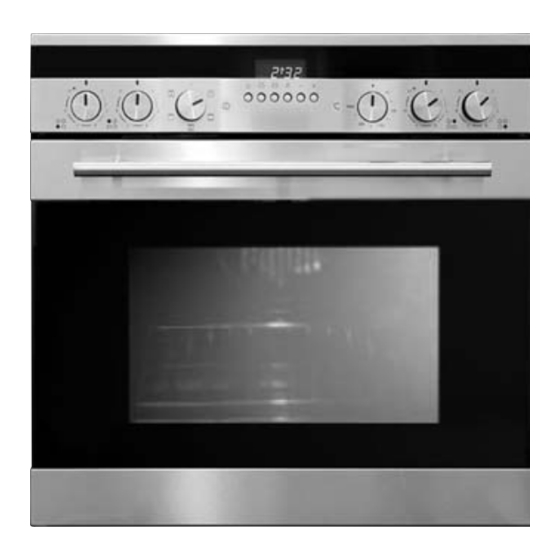

Elektronische Schaltuhr Kontrollleuchte Heizung Wahlschalter Kontrollleuchte Thermostat Heizarten Ofen in Betrieb EBS 9914 06 Kontrollleuchte Kontrollleuchte EBH 9821 06 Ofen in Betrieb Heizung Leistungsregler Leistungsregler Wahlschalter Thermostat Kochstellen Heizarten Kochstellen Kontrollleuchte Kontrollleuchte Ofen in Betrieb Heizung EBH 9926 06 Elektronische Schaltuhr... -
Seite 4: Bedienungelemente
Versenkbare Bedienelemente Bei allen Modellen dieser Baureihe sind der Thermostat, der Heizart-Wahlschalter und die Leistungsregler für die Koch- stellen (nur Modelle EBH 9926 06 und EBH 9921 06) ver- senkbar ausgeführt. Durch Drücken und Loslassen können die Bedienelemente im Bedienfeld bündig versenkt bzw. wieder ausgefahren wer- den. -
Seite 5: Funktionssymbole Heizarten-Wahlschalter
Bedienelemente Funktionssymbole Heizarten-Wahlschalter Auftaustufe Beleuchtung Während des Betriebs immer eingeschaltet. Heißluft Ober- und Unterhitze kombiniert Einstellung des Thermostates Einstellung des Thermostates von 50ºC bis MAX. von 50ºC bis MAX. (nur EBS 9924 und EBH 9926) Ober- und Unterhitze mit Umluft. Grill Einstellung des Thermostates Das Grill-Heizelement ist eingeschaltet. -
Seite 6: Erstmalige Benutzung
Erstmalige Benutzung Der Backofen muss gründlich gereinigt werden. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufhei- zen; auf diese Weise werden alle fetthaltigen Fertigungsrück- stände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten. Wichtig: Als Sicherheitsvorkehrung muss vor jeder Reinigung des Backofens immer das Stromnetz abgeschaltet werden. -
Seite 7: Betriebsarten
Betriebsarten Konventionelles Backen Auftaufunktion Ober- und Unterhitze kombiniert Nur der Umluftventilator ist in Betrieb, ohne Heizung. Klassisches System, bei dem Unter- und Oberhitze verwen- Der Auftauvorgang erfolgt sehr schonend bei Zimmertem- det wird, welches für das Garen nur eines Gerichts geeignet peratur ist. -
Seite 8: Heißluft (Nur Ebs 9924 Und Ebh 9926)
Betriebsarten Heißluft Ober- und Unterhitze mit Umluft (nur EBS 9924 und EBH 9926) Nur der Ringheizkörper ist in Betrieb. Der Umluftventilator Unterer und oberer Heizkörper sind in Betrieb, gleichzeitig verteilt die heiße Luft völlig gleichmäßig im Backraum. verteilt der Umluftventilator die Hitze gleichmäßig im Die Temperatur ist dadurch im ganzen Backraum annähernd Backraum. -
Seite 9: Betriebsarten Grill
Betriebsarten Grill Konventionelles Backen Unterhitze (nur EBS 9924 und EBH 9926) Die direkte Infrarot-Strahlungshitze grillt flaches Grillgut wie Nur der untere (verdeckte) Heizkörper ist in Betrieb. Steaks, Würstchen oder Fisch auf der gesamten Fläche Die Speisen sollten möglichst erst eingeschoben werden, besonders gut. -
Seite 10: Betriebsarten Grill Mit Umluft
Betriebsarten Grill mit Umluft Pizzastufe (Unterhitze mit Umluft) (nur EBS 9924 und EBH 9926) Das Grill-Bratsystem eignet sich besonders zum Zubereiten Der untere Heizkörper und der Umluftventialtor sind in von großen Fleischstücken (Braten): Bereits bei 165ºC Betrieb. schließen sich die Fleischporen. Da Fett erst bei 172ºC Ideal, wenn der Boden knusprig und der Belag saftig bleiben anfängt zu spritzen, bleibt der Garraum sauber. -
Seite 11: (Nur Ebs 9924 Und Ebh 9926)
Elektronische Zeitschaltuhr (Nur Modelle EBS 9924 06 und EBH 9926 06) Einstellen der Uhr Vor der ersten Inbetriebnahme oder nach einem Strom- ausfall blinkt die Anzeige der Zeitschaltuhr. Es ist zum Betrieb des Backofens unbedingt erforderlich die Uhrzeit einzustellen um den Herd freizuschalten. -
Seite 12: Reinigung Und Pflege
Reinigung und Pflege Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten! Bitte verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. Die Frontseite des Gerätes mit einem weichen Tuch und war- mer Spülmittellauge abwischen. Haltezapfen Zur Reinigung muss das Gerät abgeschaltet und abgekühlt sein - Verbrennungsgefahr! Reinigen des Backofeninnenraumes:... -
Seite 13: Backraumtür Ausbauen
Backraumtür ausbauen Achtung: Die Backraumtür darf nur von einem Fachmann ausge- baut werden. Verletzungsgefahr! 1. Die Backraumtür vollständig öffnen. 2. Je eine 10-Cent-Münze in die Schlitze der beiden Schar- niere stecken und die Backraumtür vorsichtig soweit schlie- ßen, bis die Backraumtür die Münzen beinahe berührt. Achtung Verletzungsgefahr! Bewegen... -
Seite 14: Einbau Des Backofens
Einbau des Backofens Der Ofen kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Die Einbaumaße müssen den auf der Abbildung dargestellten Maßangaben entsprechen. Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert, und mit den mitgelie- ferten Schrauben und Buchsen befestigt werden. -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Allgemeiner Hinweis: Das Gerät wurde gemäß der europäischen Norm EN Keine Haftung bei Unfällen oder Schäden, die auf 60335-2-6 hergestellt. Es entspricht der Schutzklasse 1 Mängel an der Elektroinstallation bauseits verursacht und muss demzufolge geerdet werden! werden (z.B. fehlerhafte Erdung)! Sicherheitshinweise Die Farben der einzelnen Adern in der Netzanschlussleitung sind zu beachten:... -
Seite 16: Elektrischer Anschluss Ebs
Elektrischer Anschluss EBS Austausch der Netzanschlussleitung Als Netzanschlussleitung sind für das Gerät folgende Leitungstypen geeignet: • H05 RR-F 3G1,5 • H05 RN-F 3G1,5 • H05 VV-F 3G1,5 Der Querschnitt der einzelnen Adern (3-adrige Leitung) muss mindestens 1,5 mm betragen. Während dieser Arbeit muss das Gerät vom Netz getrennt sein! Die Abdeckung unten rechts an der Rückwand durch Lösen der 2 Klemmschrauben entfernen und die beiden Schrauben... -
Seite 17: Elektrischer Anschluss Ebh
Elektrischer Anschluss EBH Vor der Durchführung des Stromanschlusses muss sicher- - Wenn ein direkter Netzanschluss gewünscht wird, muss gestellt werden, dass ein allpoliger Schalter mit einem Öffnungsweg von min- destens 3 mm zwischen den Kontakten zwischenge- - die Eigenschaften des Stromnetzes mit den Werten schaltet werden, der entsprechend der Belastung laut auf dem vorne am Ofen angebrachten Typenschild Typenschild bemessen sein und den geltende Vorschrif-... -
Seite 18: Technische Daten Und Abmessungen
Dieses Gerät ist ausschließlich für die Zubereitung von Lebensmitteln im privaten Haushalt oder ähnliche Bedingungen bestimmt und nicht für den gewerblichen Einsatz geeignet. ORANIER Heiz- und Kochtechnik GmbH haftet keinesfalls für Schäden, die durch unsachgemäßen Umgang, Nichtbeachtung der Bedienungs- anleitung und zweckfremde Nutzung entstehen! -
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! -
Seite 23: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 24 9914 06 · 9921 06 · 9924 06 · 9926 06 · 1090...
