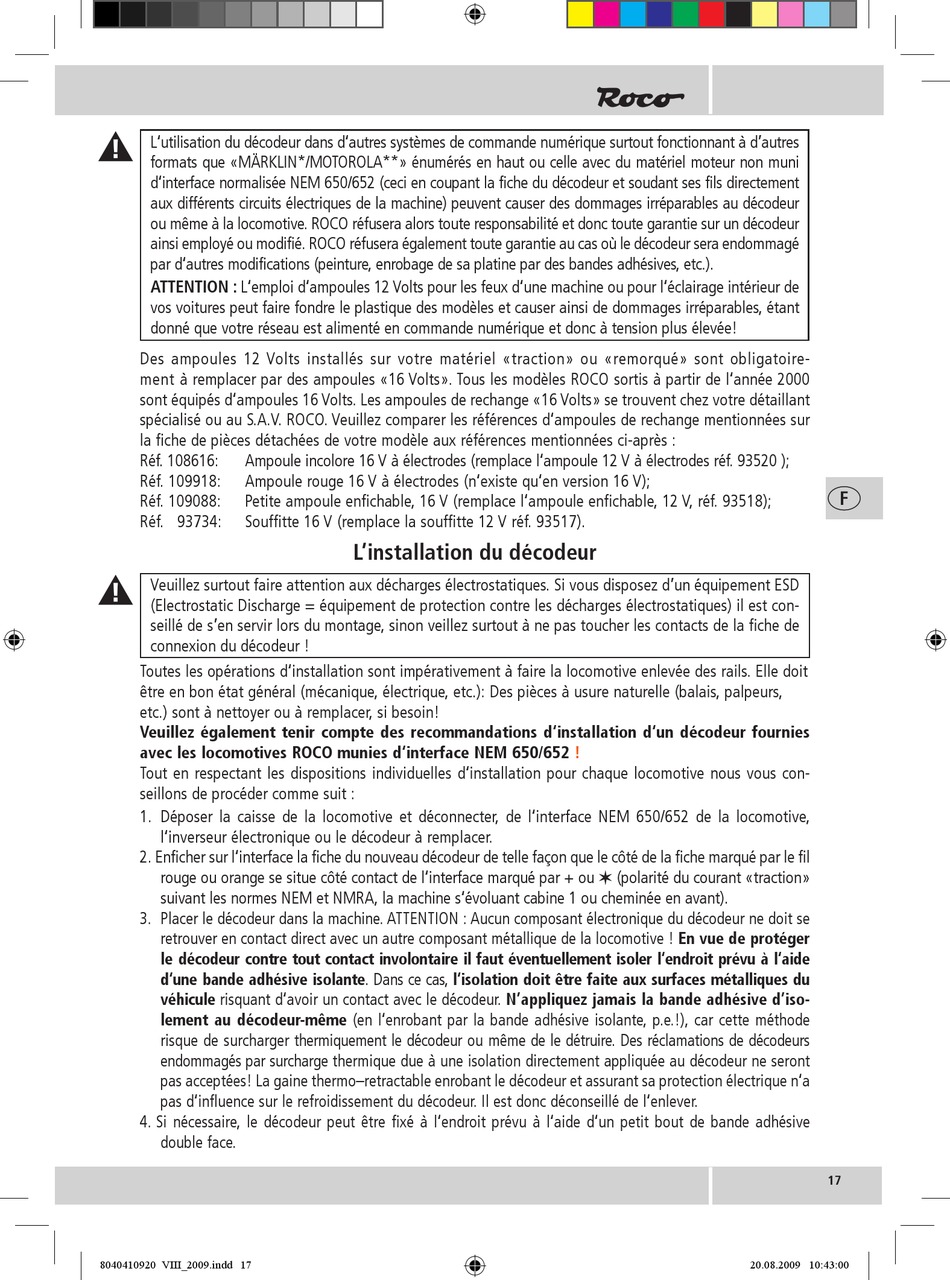

L'utilisation du décodeur dans d'autres systèmes de commande numérique surtout fonctionnant à d'autres
formats que «MÄRKLIN*/MOTOROLA**» énumérés en haut ou celle avec du matériel moteur non muni
d'interface normalisée NEM 650/652 (ceci en coupant la fiche du décodeur et soudant ses fils directement
aux différents circuits électriques de la machine) peuvent causer des dommages irréparables au décodeur
ou même à la locomotive. ROCO réfusera alors toute responsabilité et donc toute garantie sur un décodeur
ainsi employé ou modifié. ROCO réfusera également toute garantie au cas où le décodeur sera endommagé
par d'autres modifications (peinture, enrobage de sa platine par des bandes adhésives, etc.).
ATTENTION : L'emploi d'ampoules 12 Volts pour les feux d'une machine ou pour l'éclairage intérieur de
vos voitures peut faire fondre le plastique des modèles et causer ainsi de dommages irréparables, étant
donné que votre réseau est alimenté en commande numérique et donc à tension plus élevée!
Des ampoules 12 Volts installés sur votre matériel «traction» ou «remorqué» sont obligatoire-
ment à remplacer par des ampoules «16 Volts». Tous les modèles ROCO sortis à partir de l'année 2000
sont équipés d'ampoules 16 Volts. Les ampoules de rechange «16 Volts» se trouvent chez votre détaillant
spécialisé ou au S.A.V. ROCO. Veuillez comparer les références d'ampoules de rechange mentionnées sur
la fiche de pièces détachées de votre modèle aux références mentionnées ci-après :
Réf. 108616:
Ampoule incolore 16 V à électrodes (remplace l'ampoule 12 V à électrodes réf. 93520 );
Réf. 109918:
Ampoule rouge 16 V à électrodes (n'existe qu'en version 16 V);
Réf. 109088:
Petite ampoule enfichable, 16 V (remplace l'ampoule enfichable, 12 V, réf. 93518);
Réf. 93734:
Souffitte 16 V (remplace la souffitte 12 V réf. 93517).
Veuillez surtout faire attention aux décharges électrostatiques. Si vous disposez d'un équipement ESD
(Electrostatic Discharge = équipement de protection contre les décharges électrostatiques) il est con-
seillé de s'en servir lors du montage, sinon veillez surtout à ne pas toucher les contacts de la fiche de
connexion du décodeur !
Toutes les opérations d'installation sont impérativement à faire la locomotive enlevée des rails. Elle doit
être en bon état général (mécanique, électrique, etc.): Des pièces à usure naturelle (balais, palpeurs,
etc.) sont à nettoyer ou à remplacer, si besoin!
Veuillez également tenir compte des recommandations d'installation d'un décodeur fournies
avec les locomotives ROCO munies d'interface NEM 650/652
Tout en respectant les dispositions individuelles d'installation pour chaque locomotive nous vous con-
seillons de procéder comme suit :
1. Déposer la caisse de la locomotive et déconnecter, de l'interface NEM 650/652 de la locomotive,
l'inverseur électronique ou le décodeur à remplacer.
2. Enficher sur l'interface la fiche du nouveau décodeur de telle façon que le côté de la fiche marqué par le fil
rouge ou orange se situe côté contact de l'interface marqué par + ou (polarité du courant «traction»
suivant les normes NEM et NMRA, la machine s'évoluant cabine 1 ou cheminée en avant).
3. Placer le décodeur dans la machine. ATTENTION : Aucun composant électronique du décodeur ne doit se
retrouver en contact direct avec un autre composant métallique de la locomotive ! En vue de protéger
le décodeur contre tout contact involontaire il faut éventuellement isoler l'endroit prévu � l'aide
d'une bande adhésive isolante. Dans ce cas, l'isolation doit �tre faite aux surfaces métalliques du
véhicule risquant d'avoir un contact avec le décodeur. N'appliquez jamais la bande adhésive d'iso-
lement au décodeur-m�me (en l'enrobant par la bande adhésive isolante, p.e.!), car cette méthode
risque de surcharger thermiquement le décodeur ou même de le détruire. Des réclamations de décodeurs
endommagés par surcharge thermique due à une isolation directement appliquée au décodeur ne seront
pas acceptées! La gaine thermo–retractable enrobant le décodeur et assurant sa protection électrique n'a
pas d'influence sur le refroidissement du décodeur. Il est donc déconseillé de l'enlever.
4. Si nécessaire, le décodeur peut être fixé à l'endroit prévu à l'aide d'un petit bout de bande adhésive
double face.
8040410920 VIII_2009.indd 17
L'installation du décodeur
!
20.08.2009 10:43:00
F
17
